申請日2015.09.14
公開(公告)日2016.01.06
IPC分類號C02F5/00
摘要
本實用新型公開了一種艦船用冷卻水處理裝置，包括循環泵、高頻除垢儀、開關閥、過濾器、入口壓力變送器、出口壓力變送器和電氣控制模塊。循環泵、高頻除垢儀、入口壓力變送器和出口壓力變送器與電氣控制模塊連接，通過入口壓力變送器和出口壓力變送器的壓差控制高頻除垢儀的通斷電，實現裝置的節能運行。通過設置過濾器將產生的水垢不斷過濾，通過一備一用的過濾器實現過濾器的清洗，不斷使水中的雜質不斷減少，且清洗時不需要停機，不影響系統的可用性。其具有節能、可靠性高、自動化程度高和占地空間小等優點。

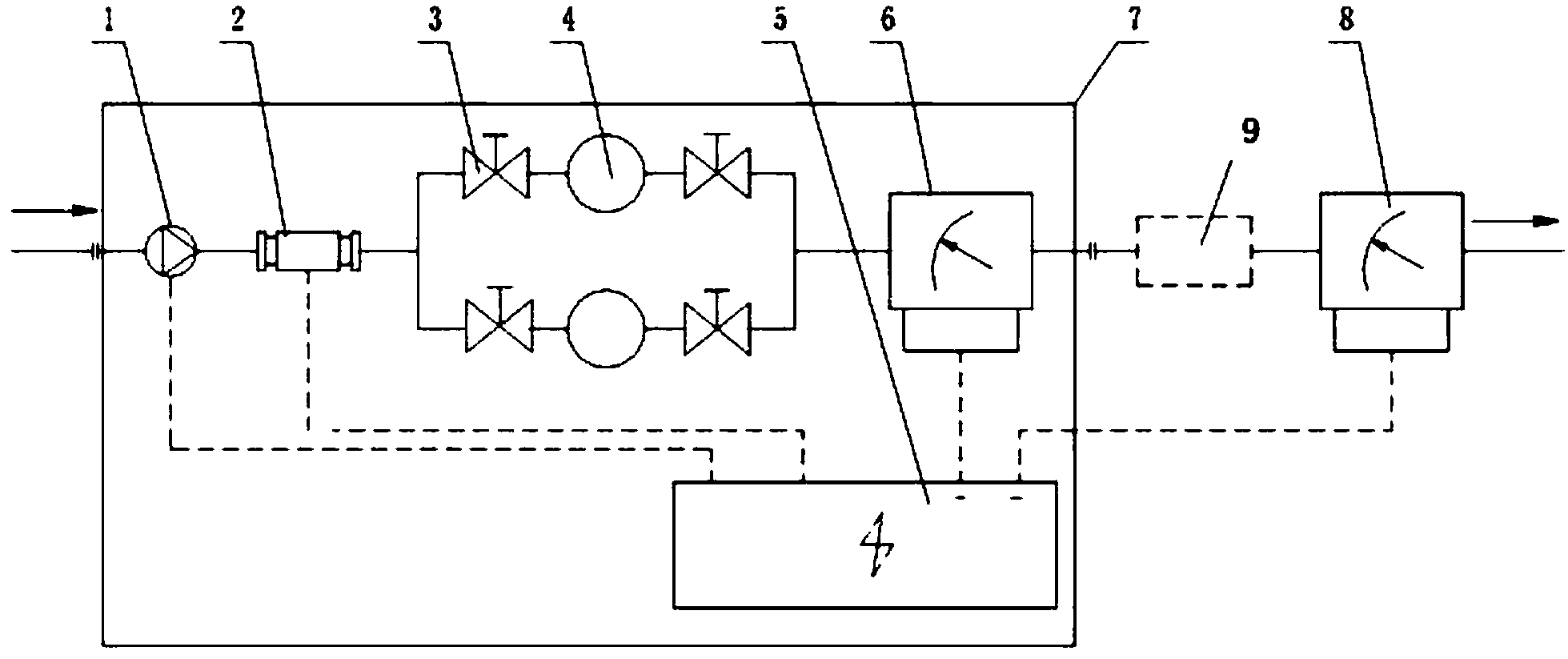

摘要附圖
權利要求書
1.一種艦船用冷卻水處理裝置，包括循環泵、高頻除垢儀和結垢設備或管路，其特征在于所 述的循環泵安裝在進水口處，所述的循環泵連接在高頻除垢儀上，所述的結垢設備或管路的 入口處設有入口壓力變送器，所述的高頻除垢儀與入口壓力變送器相連，所述循環泵、高頻 除垢儀和入口壓力變送器分別與電氣控制模塊電氣連接，所述的入口壓力變送器將所測壓力 實時傳入電氣控制模塊中，所述電氣控制模塊用于控制高頻除垢儀的啟閉。
2.根據權利要求1所述的一種艦船用冷卻水處理裝置，其特征還在于所述的高頻除垢儀與入 口壓力變送器之間連接有過濾裝置，所述的過濾裝置包括兩個開關閥和一個過濾器，所述的 過濾器連接在兩個開關閥之間。
3.根據權利要求2所述的一種艦船用冷卻水處理裝置，其特征還在于所述的高頻除垢儀與入 口壓力變送器之間連接有兩組過濾裝置，所述的兩組過濾裝置并聯。
4.根據權利要求1、2或3所述的一種艦船用冷卻水處理裝置，其特征還在于所述的結垢設 備或管路的出口處連接有出口壓力變送器，所述的出口壓力變送器將所測壓力實時傳入電氣 控制模塊中。
說明書
一種艦船用冷卻水處理裝置
技術領域
本實用新型涉及水處理領域，特別是一種艦船用冷卻水處理裝置。
背景技術
循環水系統管路結垢和換熱設備結垢時工業和農業領域長期困擾的一個難題，由于現階 段的技術，無法有效解決循環水系統內長期運行不斷積累的水垢，而且艦船上空間狹小，水 質和可靠性要求更高。管路或冷卻設備結垢后不僅使熱交換效率大幅下降，而且還會使系統 供水能耗提高，更嚴重的時候甚至?xí)斐杀ǖ蓉?zé)任事故。因此，高效的艦船用冷卻水處理 裝置顯得尤為重要。
現在也有一些水處理裝置，但這些除垢裝置都是單獨或者簡單的加以組合直接安裝在系 統中，采用不間斷和不加控制的連續工作模式。這種方式有以下四個缺點：一、不間斷工作， 系統工作能耗高;二、裝置長時間通電工作，設備的綜合壽命會降低，系統可靠性低;三、 這些裝置的工作要用到高頻電或磁，長時間工作對周圍會產生電磁污染，對周圍的電磁裝置 的工作也會形成一定的干擾;四、這些獨立的裝置雖然除了垢，但垢仍然存在于水中，一旦 除垢裝置停止工作，結垢速度會加快。而且這些裝置絕大部分系統龐大，元器件較多，不適 合艦船上使用。
發明內容
針對現有技術中存在的問題，本實用新型提供了一種既能有效除垢又能克服現有裝置不 足的艦船用冷卻水處理裝置。該裝置可以降低裝置的工作能耗，降低高頻除垢儀的有效工作 時間，提高高頻除垢儀的工作壽命，增大其可靠性，可以不斷降低循環系統的中水的雜質含 量，降低結垢的風險。
本實用新型的目的通過以下技術方案實現。
一種艦船用冷卻水處理裝置，包括循環泵、高頻除垢儀和結垢設備或管路，所述的循環 泵安裝在進水口處，所述的循環泵連接在高頻除垢儀上，所述的結垢設備或管路的入口處設 有入口壓力變送器，所述的高頻除垢儀與入口壓力變送器相連，所述循環泵、高頻除垢儀和 入口壓力變送器分別與電氣控制模塊電氣連接，所述的入口壓力變送器將所測壓力實時傳入 電氣控制模塊中，所述電氣控制模塊用于控制高頻除垢儀的啟閉。
進一步的，所述的高頻除垢儀與入口壓力變送器之間連接有過濾裝置，所述的過濾裝置 包括兩個開關閥和一個過濾器，所述的過濾器連接在兩個開關閥之間。
進一步的，所述的高頻除垢儀與入口壓力變送器之間連接有兩組過濾裝置，所述的兩組 過濾裝置并聯。
進一步的，所述的結垢設備或管路的出口處連接有出口壓力變送器，所述的出口壓力變 送器將所測壓力實時傳入電氣控制模塊中。
一、相比于現有技術，本實用新型的優點在于：通過結垢設備或管路前后端壓力變送器 的壓力對比來判斷結垢的情況，判斷有結垢時，通過電氣控制模塊控制高頻除垢儀工作除垢， 當結垢設備或管路未結垢或結垢不多不足以阻塞結垢設備或管路造成壓力差過大時通過電氣 控制模塊對高頻除垢儀斷電。通電時，通過高頻除垢儀讓已粘接到結垢設備或管路上的水垢 脫落懸浮于水中，通過兩級過濾器將固態的水垢過濾掉，減少循環系統中的溶解雜質降低結 垢的風險。通過實時在線監測可以降低裝置的工作能耗，降低高頻除垢儀的有效工作時間， 提高高頻除垢儀的工作壽命，增大其可靠性。通過過濾器不斷的將固體顆�；驊腋∥镞^濾， 可以不斷降低循環系統的中水的雜質含量，降低結垢的風險，而且過濾裝置采用了一用一備， 可以系統工作時在線更換，不影響主系統的運行;該裝置自身能耗低，同時通過檢測系統壓 力差，可以降低由于系統結垢造成的循環水泵能耗高的問題，除垢還可以提高熱交換的效率， 因此該裝置可以達到除垢的同時降低系統能耗的目的;本實用新型設計原理簡單，結構緊湊， 體積小，適合艦船使用。
