申請日2015.09.14

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/08

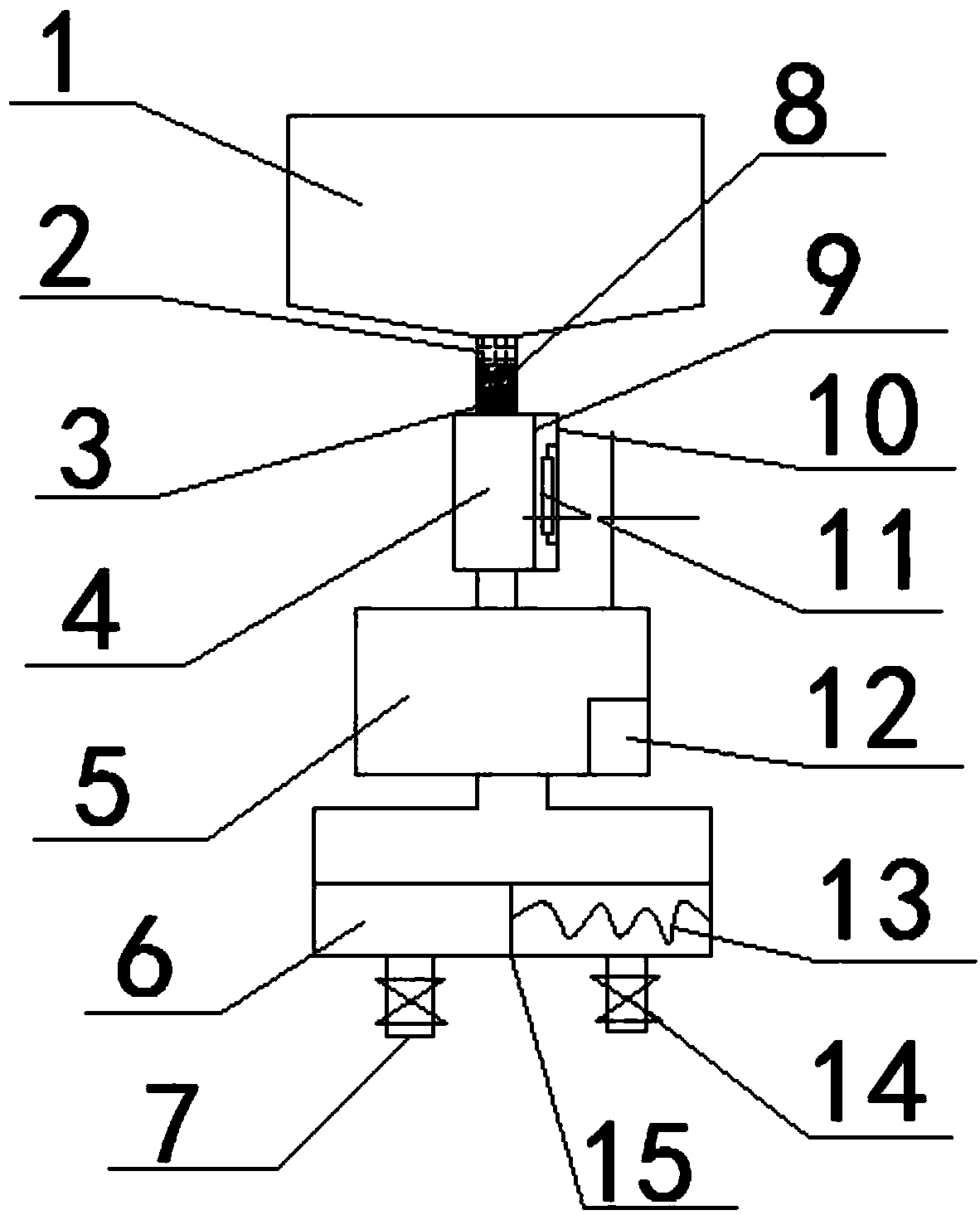

　　摘要

　　本實用新型公開了一種貯水箱中飲用水保鮮的水處理裝置，包括貯水箱、紫外燈除菌箱、臭氧除菌箱、飲用水箱、出水口、控制閥和處理裝置本體，所述貯水箱設置處理裝置本體的最上端;所述貯水箱的下方設置有砂石層、超濾膜層和活性炭層;所述紫外燈除菌箱設置在超濾膜層的下方;所述紫外燈除菌箱的內部安裝有紫外燈和隔板;所述紫外燈除菌箱的下方安裝有臭氧除菌箱;所述臭氧除菌箱的內部設置有臭氧發生器;所述飲用水箱設置在臭氧除菌箱的下方;所述出水口設置在處理裝置本體的最下端;所述出水口上安裝有控制閥，并且該種貯水箱中飲用水保鮮的水處理裝置保鮮時間長，處理安全可靠，實用性強、造價合理且使用壽命久，適合推廣使用。

　　摘要附圖



　　權利要求書

　　1.一種貯水箱中飲用水保鮮的水處理裝置，包括貯水箱(1)、紫外燈除菌箱(4)、臭氧除菌箱(5)、飲用水箱(6)、出水口(7)、控制閥(14)和處理裝置本體(15)，其特征在于：所述貯水箱(1)設置在處理裝置本體(15)的最上端;所述貯水箱(1)的下方設置有砂石層(2)、超濾膜層(3)和活性炭層(8);所述紫外燈除菌箱(4)設置在超濾膜層(3)的下方;所述紫外燈除菌箱(4)的內部安裝有紫外燈(11)和隔板(9);所述紫外燈除菌箱(4)的下方安裝有臭氧除菌箱(5);所述臭氧除菌箱(5)的內部設置有臭氧發生器(12);所述飲用水箱(6)設置在臭氧除菌箱(5)的下方;所述出水口(7)設置在處理裝置本體(15)的最下端;所述出水口(7)上安裝有控制閥(14)。

　　2.根據權利要求1所述的一種貯水箱中飲用水保鮮的水處理裝置，其特征在于：所述貯水箱(1)的底部采用V型結構且與砂石層(2)可分開進行拆卸。

　　3.根據權利要求1或2所述的一種貯水箱中飲用水保鮮的水處理裝置，其特征在于：所述紫外燈除菌箱(4)的隔板(9)采用高透光材料制成且外層設置有反光鏡(10)。

　　4.根據權利要求3所述的一種貯水箱中飲用水保鮮的水處理裝置，其特征在于：所述飲用水箱(6)分為兩部分且一側安裝有電阻加熱絲(13)。

　　5.根據權利要求1或4所述的一種貯水箱中飲用水保鮮的水處理裝置，其特征在于：所述飲用水箱(6)采用高密封性結構。

　　說明書

　　一種貯水箱中飲用水保鮮的水處理裝置

　　技術領域

　　本實用新型涉及一種水處理裝置，具體是一種貯水箱中飲用水保鮮的水處理裝置，屬于水凈化裝置領域。

　　背景技術

　　人類進行水處理的方式已經有相當多年歷史，物理方法包括利用各種孔徑大小不同的濾材，利用吸附或阻隔方式，將水中的雜質排除在外，吸附方式中較重要者為以活性炭進行吸附，阻隔方法則是將水通過濾材，讓體積較大的雜質無法通過，進而獲得較為干凈的水，但傳統的水處理裝置由于貯水箱的密封性不夠好，經常會造成二次污染，從而會影響水的使用并且儲水箱由于放置時間過長可能會造成內部水質的變質，影響人們的身體健康。因此，針對上述問題而設計了一種貯水箱中飲用水保鮮的水處理裝置。

　　實用新型內容

　　針對上述現有技術存在的問題，本實用新型提供一種貯水箱中飲用水保鮮的水處理裝置，具有保鮮時間長，處理安全可靠，實用性強、造價合理且使用壽命久等優點，通過優化整體結構，滿足不同使用要求。

　　為實現上述目的，本實用新型采用的技術方案是：一種貯水箱中飲用水保鮮的水處理裝置，包括貯水箱、紫外燈除菌箱、臭氧除菌箱、飲用水箱、出水口、控制閥和處理裝置本體，所述貯水箱設置處理裝置本體的最上端;所述貯水箱的下方設置有砂石層、超濾膜層和活性炭層;所述紫外燈除菌箱設置在超濾膜層的下方;所述紫外燈除菌箱的內部安裝有紫外燈和隔板;所述紫外燈除菌箱的下方安裝有臭氧除菌箱;所述臭氧除菌箱的內部設置有臭氧發生器;所述飲用水箱設置在臭氧除菌箱的下方;所述出水口設置在處理裝置本體的最下端;所述出水口上安裝有控制閥。

　　進一步，所述貯水箱的底部采用V型結構且與砂石層可分開進行拆卸。

　　進一步，所述紫外燈除菌箱的隔板采用高透光材料制成且外層設置有反光鏡。

　　進一步，所述飲用水箱分為兩部分且一側安裝有電阻加熱絲。

　　進一步，所述飲用水箱采用高密封性結構。

　　本實用新型的有益效果是：所述貯水箱的底部采用V型結構且與砂石層可分開進行拆卸，便于水全部會流出不會造成少數地方有積水且能夠進行分別更換;所述紫外燈除菌箱的隔板采用高透光材料制成且外層設置有反光鏡，使紫外燈消毒更加的全面和有效;所述飲用水箱分為兩部分且一側安裝有電阻加熱絲，便于進行不同要求的飲用水要求;所述飲用水箱采用高密封性結構，防止進行二次污染，并且該種貯水箱中飲用水保鮮的水處理裝置保鮮時間長，處理安全可靠，實用性強、造價合理且使用壽命久，適合推廣使用。
