申請日2017.01.09
公開(公告)日2017.08.15
IPC分類號B01D36/02
摘要
本實用新型公開了一種水循環式真空泵污水過濾系統，包括有真空罐以及與真空罐連通的水循環真空泵，水循環真空泵的底部通過第一水管連接有過濾塔，過濾塔內設置有若干個過濾單元，過濾單元包括有過濾棉以及設置在過濾棉底部的過濾網，過濾網上設置有若干個過濾孔，過濾塔的底部通過第三水管與水循環真空泵連通，過濾塔的頂部設置有自來水補水口。整體結構簡單，設計合理，體積小，制造成本低，使用時廢氣廢水首先從真空罐進入，之后通過水循環真空泵送入到過濾塔中，經過過濾塔過濾后的清水又流回到水循環真空泵中反復使用，廢氣廢水處理效果好，可以實現零廢水和廢渣的排放。
權利要求書

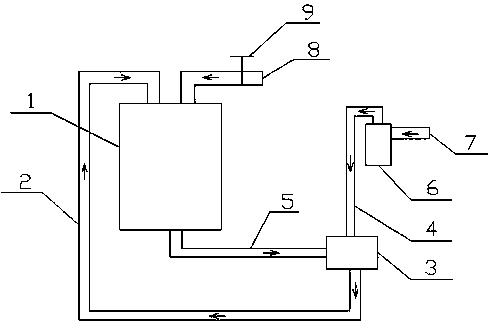

1.一種水循環式真空泵污水過濾系統，其特征在于：包括有真空罐(6)以及與所述真空罐(6)連通的水循環真空泵(3)，所述水循環真空泵(3)的底部通過第一水管(2)連接有過濾塔(1)，所述過濾塔(1)內設置有若干個過濾單元，所述過濾單元包括有過濾棉(10)以及設置在所述過濾棉(10)底部的過濾網(11)，所述過濾網(11)上設置有若干個過濾孔(12)，所述過濾塔(1)的底部通過第三水管(5)與所述水循環真空泵(3)連通，所述過濾塔(1)的頂部設置有自來水補水口(8)。
2.根據權利要求1所述的一種水循環式真空泵污水過濾系統，其特征在于：所述真空罐(6)的右側設置有廢氣廢水進口(7)。
3.根據權利要求1所述的一種水循環式真空泵污水過濾系統，其特征在于：所述真空罐(6)與所述水循環真空泵(3)通過第二水管(4)連通。
4.根據權利要求1所述的一種水循環式真空泵污水過濾系統，其特征在于：所述過濾單元的數量為三個。
5.根據權利要求1所述的一種水循環式真空泵污水過濾系統，其特征在于：所述過濾網(11)由不銹鋼構成。
6.根據權利要求1所述的一種水循環式真空泵污水過濾系統，其特征在于：所述自來水補水口(8)上設置有控制閥(9)。
說明書
一種水循環式真空泵污水過濾系統
技術領域
本實用新型涉及污水處理設備技術領域，尤其是涉及一種水循環式真空泵污水過濾系統。
背景技術
水是人類生命之源，生存之本。目前，工業生活用水的大幅度增加，使得污水排放量迅速增加，鋼鐵工業污水、食品工業污水、印刷污水、化工污水和生活污水是水體污染的主要污染源，特別是工業污水，大部分生產企業未經處理而直接將其排放，污染江河湖泊，使得水生動植物減少，飲用水質量下降，環境污染和生態平衡遭到破壞，水環境問題變得越來越嚴重，水質問題已經嚴重影響了我們人類的正常生活。因此，必須尋找有效的污水凈化技術以實現水資源的可持續利用。
實用新型內容
本實用新型要解決的問題是提供一種設計合理、使用成本低、操作簡單和污水處理效果好的水循環式真空泵污水過濾系統。
為解決上述技術問題，本實用新型采用的技術方案是：一種水循環式真空泵污水過濾系統，包括有真空罐以及與所述真空罐連通的水循環真空泵，所述水循環真空泵的底部通過第一水管連接有過濾塔，所述過濾塔內設置有若干個過濾單元，所述過濾單元包括有過濾棉以及設置在所述過濾棉底部的過濾網，所述過濾網上設置有若干個過濾孔，所述過濾塔的底部通過第三水管與所述水循環真空泵連通，所述過濾塔的頂部設置有自來水補水口。
優選地，上述的一種水循環式真空泵污水過濾系統，其中所述真空罐的右側設置有廢氣廢水進口。
優選地，上述的一種水循環式真空泵污水過濾系統，其中所述真空罐與所述水循環真空泵通過第二水管連通。
優選地，上述的一種水循環式真空泵污水過濾系統，其中所述過濾單元的數量為三個。
優選地，上述的一種水循環式真空泵污水過濾系統，其中所述過濾網由不銹鋼構成。
優選地，上述的一種水循環式真空泵污水過濾系統，其中所述自來水補水口上設置有控制閥。
本實用新型具有的優點和有益效果是：包括有真空罐以及與真空罐連通的水循環真空泵，水循環真空泵的底部通過第一水管連接有過濾塔，過濾塔內設置有若干個過濾單元，過濾單元包括有過濾棉以及設置在過濾棉底部的過濾網，過濾網上設置有若干個過濾孔，過濾塔的底部通過第三水管與水循環真空泵連通，過濾塔的頂部設置有自來水補水口。整體結構簡單，設計合理，體積小，制造成本低，使用時廢氣廢水首先從真空罐進入，之后通過水循環真空泵送入到過濾塔中，經過過濾塔過濾后的清水又流回到水循環真空泵中反復使用，廢氣廢水處理效果好，可以實現零廢水和廢渣的排放。
