申請日2017.01.09

　　公開(公告)日2017.08.15

　　IPC分類號C02F3/30; C02F101/30

　　摘要

　　本實用新型公開了一種含厭氧缺氧好氧微生物的污水處理裝置，包括殼體，殼體的頂端內壁上分別設有一個豎擋板和兩個第一轉軸，豎擋板的兩側均設有第一通孔，豎擋板內設有伸縮板，殼體的兩側內壁之間分別設有橫檔板和轉動板，且橫檔板和豎擋板將殼體內分隔成厭氧室、缺氧室和好氧室，厭氧室和缺氧室豎直平行排列，所述殼體的頂端設有一個推桿電機和兩個第一轉動電機，殼體靠近厭氧室的一側連接有污水進水管，所述橫檔板和轉動板靠近缺氧室的一側分別設有多個第二通孔和第三通孔，所述殼體的底端內壁還轉動連接有轉盤。本實用新型設計布局合理，操作簡單，使得污水內有機物質更深程度的降解，提高污水處理質量和效率。

　　權利要求書

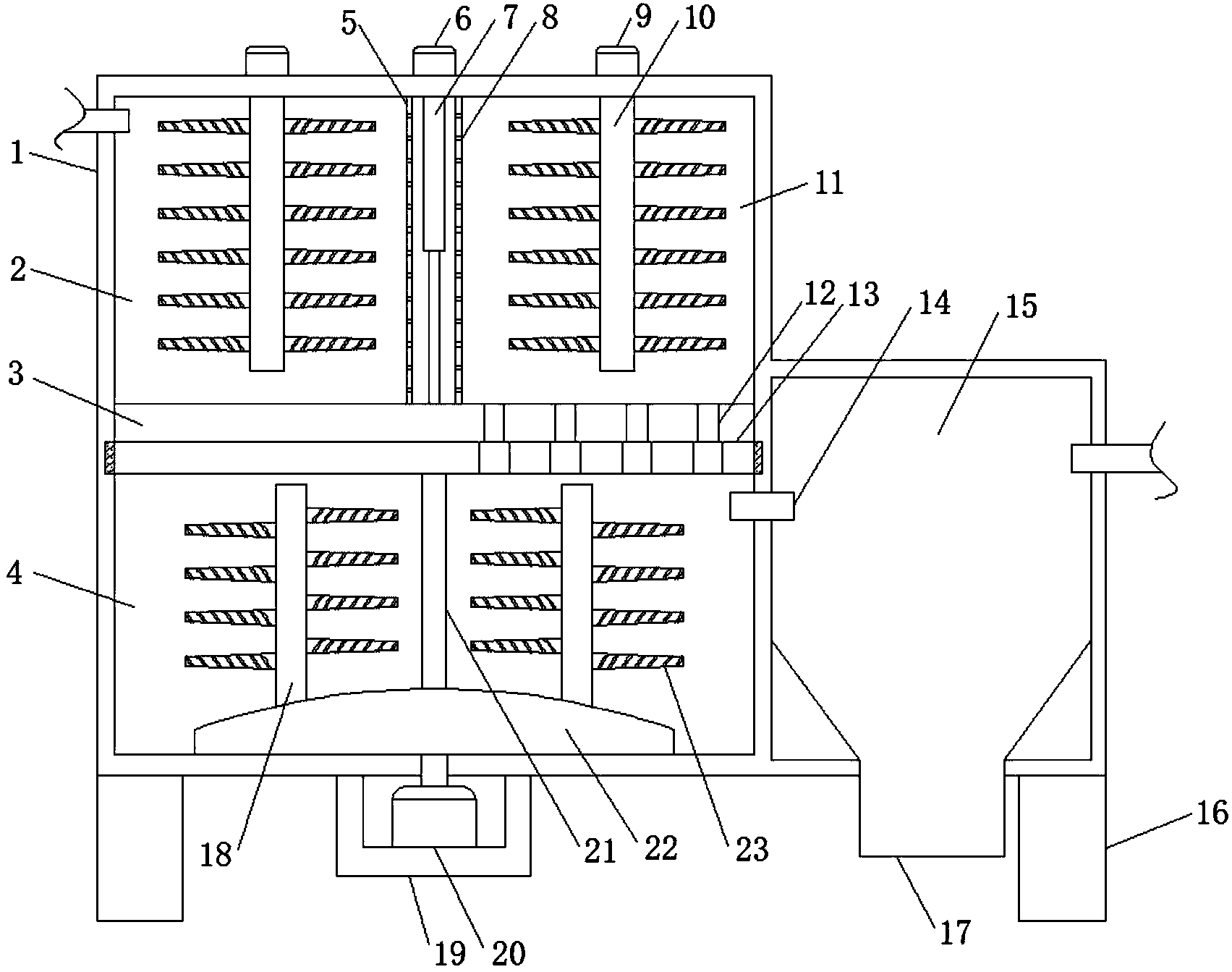

　　1.一種含厭氧缺氧好氧微生物的污水處理裝置，包括殼體(1)，其特征在于，所述殼體(1)為空腔結構，殼體(1)的頂端內壁上分別設有豎直設置的一個豎擋板(5)和兩個第一轉軸(10)，其中豎擋板(5)位于第一轉軸(10)之間，豎擋板(5)為空腔結構，豎擋板(5)的兩側均設有第一通孔(8)，豎擋板(5)內設有豎直設置的伸縮板(7)，殼體(1)的兩側內壁之間分別設有水平設置的橫檔板(3)和轉動板(13)，其中橫檔板(3)位于轉動板(13)的上方，橫檔板(3)與豎擋板(5)構成倒T字形結構，且橫檔板(3)和豎擋板(5)將殼體(1)內分隔成厭氧室(2)、缺氧室(11)和好氧室(4)，其中厭氧室(2)和缺氧室(11)分別位于好氧室(4)的上方，厭氧室(2)和缺氧室(11)豎直平行排列，所述殼體(1)的頂端設有一個推桿電機(6)和兩個第一轉動電機(9)，推桿電機(6)位于第一轉動電機(9)之間，第一轉動電機(9)的輸出軸與第一轉軸(10)連接，殼體(1)靠近厭氧室(2)的一側連接有污水進水管，且污水進水管的一端延伸至厭氧室(2)內，所述橫檔板(3)和轉動板(13)靠近缺氧室(11)的一側分別設有多個第二通孔(12)和第三通孔，且第二通孔(12)和第三通孔相對應，所述殼體(1)的底端內壁還轉動連接有轉盤(22)，轉盤(22)的頂端分別設有豎直設置的一個轉動桿(21)和兩個第二轉軸(18)，其中轉動桿(21)位于第二轉軸(18)之間，轉動桿(21)與轉動板(13)固定連接，第一轉軸(10)和第二轉軸(18)的兩側均設有螺旋軸(23)，殼體(1)靠近缺氧室(11)的一側底部設有過濾室(15)，過濾室(15)與好氧室(4)之間連接有導流管(14)，過濾室(15)的底端設有污泥出口(17)，所述殼體(1)與過濾室(15)的底端均設有支腳(16)，殼體(1)的底端還設有支撐架(19)，支撐架(19)上設有第二轉動電機(20)，轉動桿(21)的一端通過轉盤(22)延伸至殼體(1)的底端，且第二轉動電機(20)的輸出軸與轉動桿(21)連接。

　　2.根據權利要求1所述的一種含厭氧缺氧好氧微生物的污水處理裝置，其特征在于，所述螺旋軸(23)為階梯形結構，且螺旋軸(23)靠近第一轉軸(10)和第二轉軸(18)的一側螺距大于螺旋軸(23)遠離第一轉軸(10)和第二轉軸(18)的一側螺距。

　　3.根據權利要求1所述的一種含厭氧缺氧好氧微生物的污水處理裝置，其特征在于，所述殼體(1)的兩側內壁還設有滑槽，其中轉動板(13)與滑槽滑動連接，橫檔板(3)與殼體(1)的兩側內壁固定連接。

　　4.根據權利要求1所述的一種含厭氧缺氧好氧微生物的污水處理裝置，其特征在于，所述伸縮板(7)包括固定板塊和活動板塊，其中固定板塊為空腔結構，活動板塊的一端延伸至固定板塊內，固定板塊固定安裝于殼體(1)的頂端內壁，活動板塊與橫檔板(3)接觸，且活動板塊與推桿電機(6)的輸出軸連接。

　　5.根據權利要求1所述的一種含厭氧缺氧好氧微生物的污水處理裝置，其特征在于，所述污泥出口(17)為倒三角傾斜式結構，過濾室(15)遠離殼體(1)的一側連接有清水出水管。

　　說明書

　　一種含厭氧缺氧好氧微生物的污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種含厭氧缺氧好氧微生物的污水處理裝置。

　　背景技術

　　污水處理是使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。污水處理站的作用是對生產、生活污水進行處理，達到規定的排放標準，是保護環境的重要設施。工業發達國家的污水處理站已經很普遍，而我國村鎮的污水處理站很少，但今后會逐漸多起來。要使這些污水處理站真正發揮作用，還需要靠嚴格的排放制度、組織和管理體制來保證。而現有含微生物的污水處理裝置結構復雜，通常需要增設多個設備和微生物反應池以凈化污水，使得成本較高，污水處理較為繁瑣，同時對污水處理的周期長，影響工作效率。

　　發明內容

　　本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種含厭氧缺氧好氧微生物的污水處理裝置。

　　為了實現上述目的，本實用新型采用了如下技術方案：

　　一種含厭氧缺氧好氧微生物的污水處理裝置，包括殼體，所述殼體為空腔結構，殼體的頂端內壁上分別設有豎直設置的一個豎擋板和兩個第一轉軸，其中豎擋板位于第一轉軸之間，豎擋板為空腔結構，豎擋板的兩側均設有第一通孔，豎擋板內設有豎直設置的伸縮板，殼體的兩側內壁之間分別設有水平設置的橫檔板和轉動板，其中橫檔板位于轉動板的上方，橫檔板與豎擋板構成倒T字形結構，且橫檔板和豎擋板將殼體內分隔成厭氧室、缺氧室和好氧室，其中厭氧室和缺氧室分別位于好氧室的上方，厭氧室和缺氧室豎直平行排列，所述殼體的頂端設有一個推桿電機和兩個第一轉動電機，推桿電機位于第一轉動電機之間，第一轉動電機的輸出軸與第一轉軸連接，殼體靠近厭氧室的一側連接有污水進水管，且污水進水管的一端延伸至厭氧室內，所述橫檔板和轉動板靠近缺氧室的一側分別設有多個第二通孔和第三通孔，且第二通孔和第三通孔相對應，所述殼體的底端內壁還轉動連接有轉盤，轉盤的頂端分別設有豎直設置的一個轉動桿和兩個第二轉軸，其中轉動桿位于第二轉軸之間，轉動桿與轉動板固定連接，第一轉軸和第二轉軸的兩側均設有螺旋軸，殼體靠近缺氧室的一側底部設有過濾室，過濾室與好氧室之間連接有導流管，過濾室的底端設有污泥出口，所述殼體與過濾室的底端均設有支腳，殼體的底端還設有支撐架，支撐架上設有第二轉動電機，轉動桿的一端通過轉盤延伸至殼體的底端，且第二轉動電機的輸出軸與轉動桿連接。

　　優選的，所述螺旋軸為階梯形結構，且螺旋軸靠近第一轉軸和第二轉軸的一側螺距大于螺旋軸遠離第一轉軸和第二轉軸的一側螺距。

　　優選的，所述殼體的兩側內壁還設有滑槽，其中轉動板與滑槽滑動連接，橫檔板與殼體的兩側內壁固定連接。

　　優選的，所述伸縮板包括固定板塊和活動板塊，其中固定板塊為空腔結構，活動板塊的一端延伸至固定板塊內，固定板塊固定安裝于殼體的頂端內壁，活動板塊與橫檔板接觸，且活動板塊與推桿電機的輸出軸連接。

　　優選的，所述污泥出口為倒三角傾斜式結構，過濾室遠離殼體的一側連接有清水出水管。

　　本實用新型的有益效果是：通過橫檔板和豎擋板設置，實現污水依次進入?yún)捬跏摇⑷毖跏液秃醚跏覂?nèi)進行分隔式處理，加強微生物對污水內有機物質的降解;利用推桿電機帶動伸縮板上下伸縮，實現對污水進出缺氧室的有效控制;通過轉動桿帶動轉動板轉動，方便第二通孔和第三通孔對接后，實現污水進出好氧室的有效控制，同時配合各處理室內轉軸和螺旋軸充分?jǐn)嚢璨僮�，使得污水�?nèi)有機物質更深程度的降解，提高污水處理質量和效率。本實用新型設計布局合理，操作簡單，使得污水內有機物質更深程度的降解，提高污水處理質量和效率。
