申請日2015.09.14

　　公開(公告)日2016.04.20

　　IPC分類號C02F9/14

　　摘要

　　一種不產生濃縮液的垃圾滲濾液處理系統，包括進水管、調節池、超聲波膜生物反應裝置、超聲波高級氧化裝置，其中進水管與調節池連通，進水管與調節池之間設有細格柵;調節池的出水管與超聲波膜生物反應裝置連通，超聲波膜生物反應裝置與設置在其旁邊的廢水處理生物菌培養箱連通;超聲波膜生物反應裝置的出水管與超聲波高級氧化裝置連通，超聲波高級氧化裝置與設置在其旁邊的鐵碳載體投料裝置相連通，超聲波高級氧化裝置設有排水管。本實用新型結構緊湊，占地面積小，基建投入成本降低;設備清洗簡單，處理污水效率高;經過本實用新型處理之后的垃圾滲濾液最后產生的污泥少，不產生濃縮液，企業不必再專門對污泥以及濃縮液進行存儲處理。

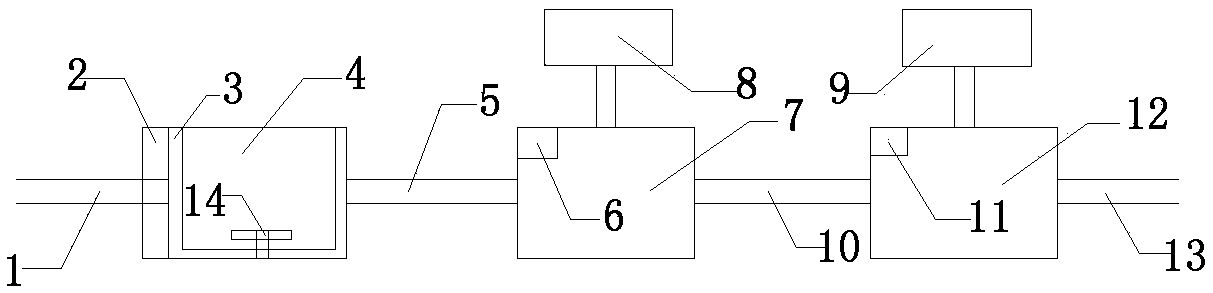

　　摘要附圖



　　權利要求書

　　1.一種不產生濃縮液的垃圾滲濾液處理系統，其特征在于：所述系統包括進水管、調節池、超聲波膜生物反應裝置、超聲波高級氧化裝置，其中進水管與調節池連通，進水管與調節池之間設有細格柵，調節池內設有攪拌裝置;調節池的出水管與超聲波膜生物反應裝置連通，超聲波膜生物反應裝置包括第一超聲波裝置和膜生物反應裝置，超聲波膜生物反應裝置與設置在其旁邊的廢水處理生物菌培養箱連通;超聲波膜生物反應裝置的出水管與超聲波高級氧化裝置連通，超聲波高級氧化裝置包括第二超聲波裝置，第二超聲波裝置的超聲波頻率為20-40kHz，超聲波高級氧化裝置與設置在其旁邊的鐵碳載體投料裝置相連通，超聲波高級氧化裝置設有排水管。

　　2.如權利要求1所述的一種不產生濃縮液的垃圾滲濾液處理系統，其特征在于：所述攪拌裝置為葉輪攪拌裝置。

　　3.如權利要求1所述的一種不產生濃縮液的垃圾滲濾液處理系統，其特征在于：所述調節池包括一層由耐酸性瓷磚鋪成保護層。

　　說明書

　　一種不產生濃縮液的垃圾滲濾液處理系統

　　技術領域

　　本實用新型涉及垃圾污水處理設備領域，特別是一種不產生濃縮液的垃圾滲濾液處理系統。

　　背景技術

　　垃圾滲濾液是指來源于垃圾填埋場中垃圾本身含有的水分、進入填埋場的雨雪水及其他水分，是一種成分復雜的高濃度有機廢水。如若不加處理而直接排入環境，會造成嚴重的環境污染。目前主要采用膜生物處理工藝，這個過程需要A/O生化池、MBR、NF/RO。實踐表明這種工藝存在如下不足：膜組件極容易被污泥堵塞，難清洗，膜壽命短;能耗高，加藥殘留易產生二次污染;A/O池污泥產量高，處理污泥所需費用高;整個系統最后會產生30%-40%的濃縮液，難以存儲或者處理。

　　實用新型內容

　　為了解決上述問題，本實用新型提供了一種占地面積省，操作簡單，運營成本低，不產生濃縮液的垃圾滲濾液處理系統。

　　一種不產生濃縮液的垃圾滲濾液處理系統，包括進水管、調節池、超聲波膜生物反應裝置、超聲波高級氧化裝置，其中進水管與調節池連通，進水管與調節池之間設有細格柵，調節池內設有攪拌裝置;調節池的出水管與超聲波膜生物反應裝置連通，超聲波膜生物反應裝置包括第一超聲波裝置和膜生物反應裝置，超聲波膜生物反應裝置與設置在其旁邊的廢水處理生物菌培養箱連通;超聲波膜生物反應裝置的出水管與超聲波高級氧化裝置連通，超聲波高級氧化裝置包括第二超聲波裝置，第二超聲波裝置的超聲波頻率為20-40kHz，超聲波高級氧化裝置與設置在其旁邊的鐵碳載體投料裝置相連通，超聲波高級氧化裝置設有排水管。

　　進一步的，所述攪拌裝置為葉輪攪拌裝置。

　　進一步的，所述調節池包括一層由耐酸性瓷磚鋪成保護層。由于垃圾滲濾液PH值一般呈酸性，故需要對調節池進行保護。

　　本實用新型中垃圾滲濾液進入調節池后，直接進入超聲波膜生物反應裝置、超聲波高級氧化裝置，在超聲波、廢水處理生物菌、膜組件聯合處理之后，即可達標排放或回用，不需要投加化學藥劑，不需要傳統工藝中的A/O生化池以及NF/RO。膜組件在超聲波的清洗作用下，清洗簡單方便，不易堵塞。

　　本實用新型提供的一種不產生濃縮液的垃圾滲濾液處理系統，結構緊湊，占地面積小，基建投入成本降低;設備清洗簡單，處理污水效率高;經過本實用新型處理之后的垃圾滲濾液最后產生的污泥少，不產生濃縮液，企業不必再專門對污泥以及濃縮液進行存儲處理。
