申請日2017.01.09

　　公開(公告)日2017.08.15

　　IPC分類號B01D29/11

　　摘要

　　本實用新型提供了一種改進型水處理過濾結構，屬于水處理裝置領域。它解決了現有水處理過濾裝置難以對內部進行清洗的問題。本改進型水處理過濾結構，包括正多邊形結構的底板，還包括過濾板，過濾板一條寬邊與底板一邊對齊鉸接，鉸接軸位于過濾板寬邊和底板一邊相交線上，過濾板另一條寬邊彎折設有連接板，連接板上設有連接孔一，還包括圓環形連接環，連接環上設有若干連接孔二，且能將若干過濾板依次圍繞對應的鉸接軸翻轉，并合圍形成正多邊形筒狀結構，且相鄰過濾板的長邊依次銜接，并使連接環上的若干連接孔二與若干連接板上的連接孔一依次對齊，并通過緊固件固定。本水處理過濾結構能方便進行清洗。

　　權利要求書

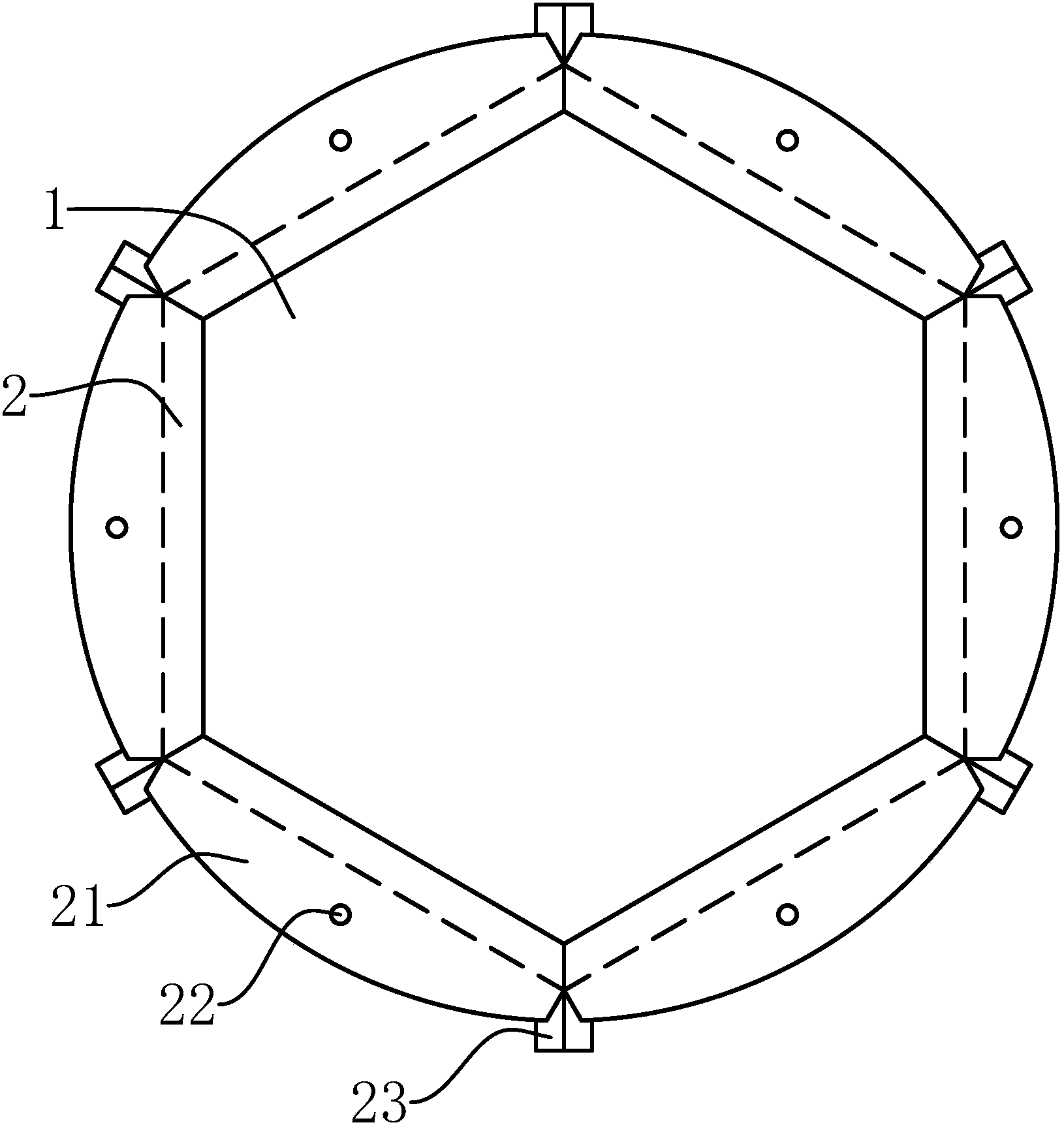

　　1.一種改進型水處理過濾結構，其特征在于：包括正多邊形結構的底板(1)，還包括若干長條矩形結構的過濾板(2)，過濾板(2)一條寬邊與底板(1)一邊對齊鉸接，鉸接軸位于過濾板(2)寬邊和底板(1)一邊相交線上，過濾板(2)另一條寬邊彎折設有連接板(21)，連接板(21)上設有連接孔一(22)，還包括圓環形連接環(3)，連接環(3)上設有若干連接孔二(31)，且能將若干過濾板(2)依次圍繞對應的鉸接軸翻轉，并合圍形成正多邊形筒狀結構，且相鄰過濾板(2)的長邊依次銜接，并使連接環(3)上的若干連接孔二(31)與若干連接板(21)上的連接孔一(22)依次對齊，并通過緊固件固定，且底板(1)和若干過濾板(2)以連接環(3)軸線為軸呈中心對稱結構。

　　2.根據權利要求1所述的一種改進型水處理過濾結構，其特征在于：所述的若干過濾板(2)合圍形成正多邊形筒狀結構時，若干過濾板(2)內切圓直徑大于連接環(3)內徑。

　　3.根據權利要求2所述的一種改進型水處理過濾結構，其特征在于：所述的過濾板(2)長邊上平行連接有條形板狀加強筋(23)，且當若干過濾板(2)合圍形成正多邊形筒狀結構時，相鄰過濾板(2)的加強筋(23)相互貼合。

　　4.根據權利要求3所述的一種改進型水處理過濾結構，其特征在于：相鄰貼合的加強筋(23)之間平行設有條形密封條。

　　說明書

　　一種改進型水處理過濾結構

　　技術領域

　　本實用新型屬于水處理裝置技術領域，涉及一種改進型水處理過濾結構。

　　背景技術

　　現有水處理裝置一般呈筒狀結構，但污物粘附在內側很難進行清洗，一般利用高壓水槍反向沖洗，但始終無法對內壁徹底進行清洗，因此有必要進行改進。

　　實用新型內容

　　本實用新型的目的是針對現有技術中存在的上述問題，提供了一種方便對內部進行清理的改進型水處理過濾結構。

　　本實用新型的目的可通過下列技術方案來實現：一種改進型水處理過濾結構，其特征在于：包括正多邊形結構的底板，還包括若干長條矩形結構的過濾板，過濾板一條寬邊與底板一邊對齊鉸接，鉸接軸位于過濾板寬邊和底板一邊相交線上，過濾板另一條寬邊彎折設有連接板，連接板上設有連接孔一，還包括圓環形連接環，連接環上設有若干連接孔二，且能將若干過濾板依次圍繞對應的鉸接軸翻轉，并合圍形成正多邊形筒狀結構，且相鄰過濾板的長邊依次銜接，并使連接環上的若干連接孔二與若干連接板上的連接孔一依次對齊，并通過緊固件固定，且底板和若干過濾板以連接環軸線為軸呈中心對稱結構。

　　可以將若干過濾板合圍形成正多邊形筒狀結構，以作為傳統污水過濾筒使用，需要清洗時，拆卸連接環，并展開過濾板，以方便清洗需要。

　　在上述的一種改進型水處理過濾結構中，所述的若干過濾板合圍形成正多邊形筒狀結構時，若干過濾板內切圓直徑大于連接環內徑。

　　因此避免部分污水外漏。

　　在上述的一種改進型水處理過濾結構中，所述的過濾板長邊上平行連接有條形板狀加強筋，且當若干過濾板合圍形成正多邊形筒狀結構時，相鄰過濾板的加強筋相互貼合。

　　由于過濾板長邊為相互銜接結構，因此在銜接后長邊位置強度最低，因此加強筋起到加固的作用，同時還起到防漏的作用，避免銜接不到位導致污水泄露。

　　在上述的一種改進型水處理過濾結構中，相鄰貼合的加強筋之間平行設有條形密封條。

　　因此能很好的利用加強筋的結構，從而加強密封防漏性能。

　　與現有技術相比，本實用新型具有如下優點：

　　可以將若干過濾板合圍形成正多邊形筒狀結構，以作為傳統污水過濾筒使用，需要清洗時，拆卸連接環，并展開過濾板，以方便清洗需要。
