農村污水處理設施監控電控柜

發布時間:2018-4-10 8:52:44  中國污水處理工程網

  申請日2017.01.09

  公開(公告)日2017.08.15

  IPC分類號H05K5/02; H05K7/20

  摘要

  發明提出一種農村污水處理設施監控電控柜,此種電控柜通過安裝緩沖機構,通過緩沖機構對柜門在關閉時起到緩沖作用,避免了柜體與柜門之間發生劇烈撞擊,從而有效的減小在關閉柜門時對于電氣元件所產生的影響。它包括柜體、柜門以及安裝在柜體內和柜門上的電氣元件,柜體的一側與柜門相鉸接,柜體另一側的內部上下兩個角上設有緩沖機構,緩沖機構包括固定在柜體上的安裝座、固定在安裝座上的套筒、活動設置在套筒內的頂桿和為頂桿提供向外彈力的緩沖彈簧,在緩沖彈簧的作用下頂桿遠離緩沖彈簧的一端伸出套筒,也伸出柜體,在頂桿位于套筒內的一端設有限位凸起,在套筒的外側設有與限位凸起相抵以防止頂桿從套筒中脫出的限位擋圈。

  權利要求書

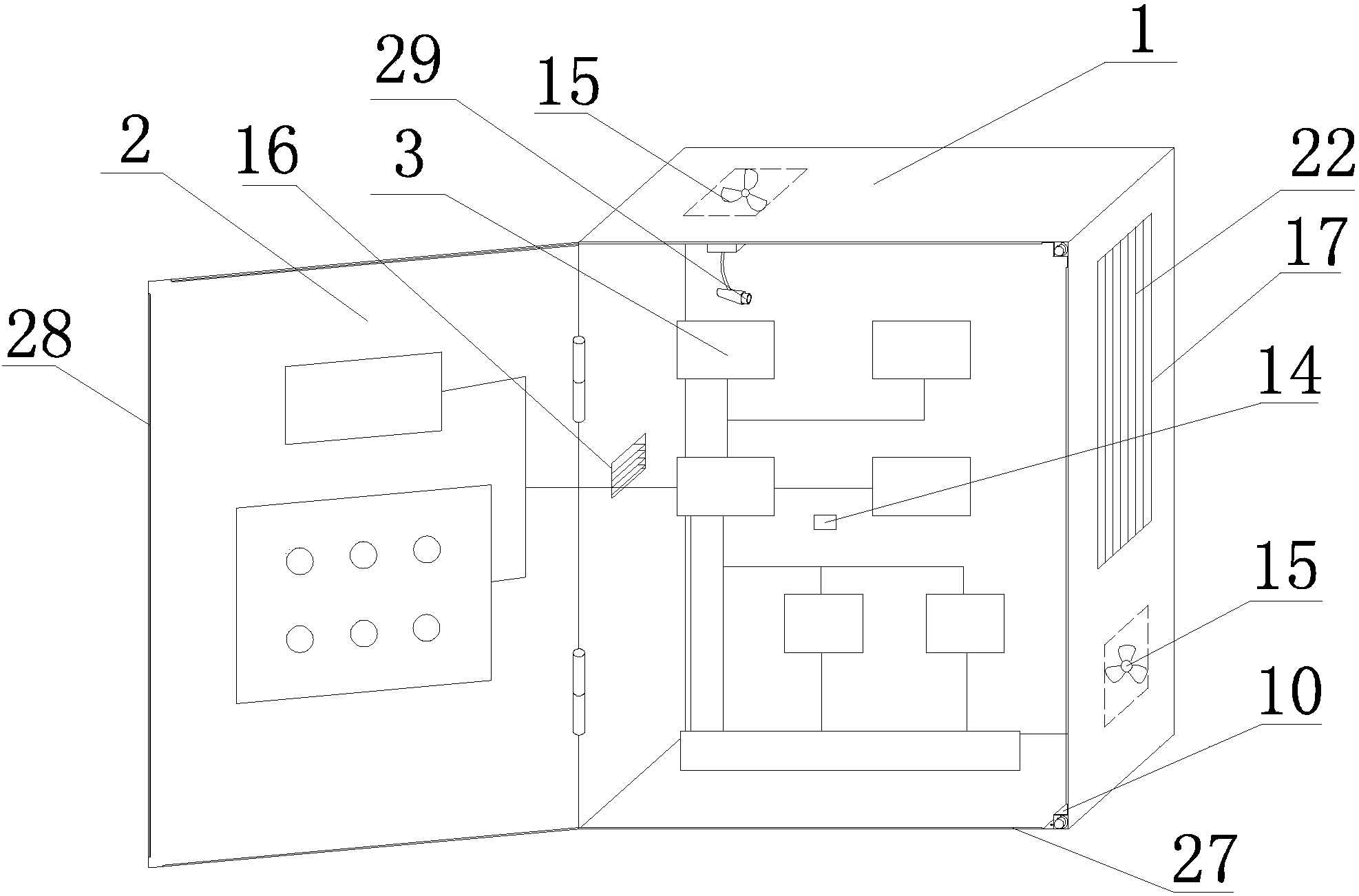

  1.一種農村污水處理設施監控電控柜,它包括柜體、柜門以及安裝在柜體內和柜門上的電氣元件,其特征在于,所述柜體的一側與柜門相鉸接,柜體另一側的內部上下兩個角上設有可在柜門關閉時起到緩沖作用的緩沖機構,所述緩沖機構包括固定在柜體上的安裝座、固定在安裝座上的套筒、活動設置在所述套筒內的頂桿和為所述頂桿提供向外彈力的緩沖彈簧,在所述緩沖彈簧的作用下所述頂桿遠離緩沖彈簧的一端伸出所述套筒,也向前伸出所述柜體,在所述頂桿位于套筒內的一端設有限位凸起,在所述套筒的外側設有與所述限位凸起相抵以防止頂桿從套筒中脫出的限位擋圈。

  2.根據權利要求1所述的一種農村污水處理設施監控電控柜,其特征在于,所述安裝座內壁與柜體內壁上相應部位拼合形成適于安裝套筒的安裝腔,在所述安裝腔內成型用于對所述套筒進行軸向定位的前抵擋塊和后抵擋塊,前抵擋塊和后抵擋塊分別與所述套筒的前后兩端端面相抵,并在前抵擋塊上設有供頂桿伸出的缺口。

  3.根據權利要求1所述的一種農村污水處理設施監控電控柜,其特征在于,在所述柜體的內部還設有降溫組件,降溫組件包括冷風機、溫度傳感器以及至少兩個擾氣風扇,在所述柜體的左右兩側壁上分別開設有與外部的冷風機出氣端連接的冷氣進口和供空氣流通的換氣口;所述擾氣風扇分別設于柜體的頂部或左右側壁上,所述冷氣機、擾氣風扇以及溫度傳感器均與控制器電連接。

  4.根據權利要求3所述的一種農村污水處理設施監控電控柜,其特征在于,所述換氣口處間隔設置有多個葉片和驅動多個葉片打開或關閉的驅動裝置,所述驅動裝置與控制器連接。

  5.根據權利要求4所述的一種農村污水處理設施監控電控柜,其特征在于,所述柜體的前部周緣設置密封膠條,所述柜門上與所述密封膠條相對應的位置設有抵壓凸條,在所述柜門關閉后所述抵壓凸條抵壓在所述密封膠條上。

  6.根據權利要求1所述的一種農村污水處理設施監控電控柜,其特征在于,在所述柜體的內部還設有照明設備,所述照明設備包括手電筒、安裝套筒、金屬軟管、底座,所述手電筒套裝在所述安裝套筒上,所述安裝套筒通過金屬軟管與底座連接,金屬軟管的一端與安裝套筒連接,金屬軟管的另一端與底座的上表面連接,在所述底座的底部設有電磁鐵,在所述底座的上表面設有電磁鐵的開關。

  7.根據權利要求6所述的一種農村污水處理設施監控電控柜,其特征在于,所述電磁鐵通過導線與電器元件的供電電源相連接。

  8.根據權利要求6所述的一種農村污水處理設施監控電控柜,其特征在于,在所述底座內設有電磁鐵的供電電池。

  9.根據權利要求6所述的一種農村污水處理設施監控電控柜,其特征在于,所述安裝套筒采用彈性材料制作而成,形狀為喇叭形,在安裝套筒的側壁上設有沿長度方向設置條型槽。

  10.根據權利要求9所述的一種農村污水處理設施監控電控柜,其特征在于,在所述安裝套筒的內壁上間隔設置有橡膠凸條,所述橡膠凸條沿所述安裝套筒的內壁呈環狀設置。

  說明書

  一種農村污水處理設施監控電控柜

  技術領域

  發明屬于污水處理設備技術領域,具體涉及一種農村污水處理設施監控電控柜。

  背景技術

  在污水進行處理的過程中,需要用到很多的監控設備,而將這些監控設備都會被連接到電控柜中,以進行統一的控制和管理,這樣也方便了設備的檢修或維護。當這些監控設備工作時,電控柜內部的眾多電氣元件會發出較大的熱量,使得電控柜內部的溫度升高,而如果這些熱量不能及時散發出去,使得電氣元件長時間處于高溫的狀態下,就會加快電氣元件的老化,使得電氣元件的使用壽命大幅縮短,最終可能會引起電氣元件發生短路,從而導致整個控制系統的失靈。

  目前,現有技術中的電控柜內部雖然安裝有用來散熱的排氣扇,但是通過排氣扇這種散熱方式的散熱性能較差,散熱的時間也較長,無法實現快速對電控柜內部有效降溫。另外,現有的電控柜的柜門上大都也安裝有電氣元件,這就導致當柜門在打開狀態時,由于受到風吹或者其他人意外碰撞導致其關門時用力過大,導致柜門在關閉時與柜體之間發生劇烈碰撞,就會影響到柜門上電氣元件安裝的可靠性,影響到電氣元件的正常使用。

  發明內容

  發明的目的在于克服現有技術的缺陷,提出一種農村污水處理設施監控電控柜,此種電控柜通過安裝緩沖機構,通過緩沖機構對柜門在關閉時起到緩沖作用,避免了柜體與柜門之間發生劇烈撞擊,從而有效的減小在關閉柜門時對于電氣元件所產生的影響。

  為實現上述目的,發明提供如下技術方案:一種農村污水處理設施監控電控柜,它包括柜體、柜門以及安裝在柜體內和柜門上的電氣元件,所述柜體的一側與柜門相鉸接,柜體另一側的內部上下兩個角上設有可在柜門關閉時起到緩沖作用的緩沖機構,所述緩沖機構包括固定在柜體上的安裝座、固定在安裝座上的套筒、活動設置在所述套筒內的頂桿和為所述頂桿提供向外彈力的緩沖彈簧,在所述緩沖彈簧的作用下所述頂桿遠離緩沖彈簧的一端伸出所述套筒,也向前伸出所述柜體,在所述頂桿位于套筒內的一端設有限位凸起,在所述套筒的外側設有與所述限位凸起相抵以防止頂桿從套筒中脫出的限位擋圈。

  與現有技術相比,發明的有益效果是:發明中通過在柜體內設置緩沖機構,在柜門處于打開狀態時,頂桿在緩沖彈簧的作用下伸出于柜體,當柜門關閉的過程中,柜門會先與頂桿相接觸,并推動頂桿向套筒內側移動,此時,套筒內部的緩沖彈簧在頂桿的壓力下逐漸被壓縮,吸收來自柜門的一部分沖擊力,起到一定的緩沖作用,避免柜體與柜門之間發生較為劇烈的撞擊,從而有效減小關閉柜門時對電氣元件所產生的影響。

  作為改進,安裝座內壁與柜體內壁上相應部位拼合形成適于安裝套筒的安裝腔,在所述安裝腔內成型用于對所述套筒進行軸向定位的前抵擋塊和后抵擋塊,前抵擋塊和后抵擋塊分別與所述套筒的前后兩端端面相抵,并在前抵擋塊上設有供頂桿伸出的缺口,這樣,在安裝緩沖機構時,將緩沖機構本體(包括套筒、頂桿、緩沖彈簧)初步安裝在安裝座上,然后再通過自攻螺絲將安裝座固定在柜體的內壁上即可將緩沖機構本體可靠固定在所述的安裝腔內,安裝方便,在安裝到位后,安裝座的內壁與柜體的內壁將套筒夾持住,對套筒的徑向進行限位,同時通過前抵擋塊與后抵擋塊對套筒的軸向進行限位,保證緩沖機構固定的牢靠性。

  作為改進,在所述柜體的內部還設有降溫組件,降溫組件包括冷風機、溫度傳感器以及至少兩個擾氣風扇,在所述柜體的左右兩側壁上分別開設有與外部的冷風機出氣端連接的冷氣進口和供空氣流通的換氣口;所述擾氣風扇分別設于柜體的頂部或左右側壁上,所述冷氣機、擾氣風扇以及溫度傳感器均與控制器電連接,這樣,當溫度傳感器檢測到柜體內溫度高于預設溫度時,控制器會控制冷氣機和擾氣風扇開啟,冷氣機所產生的冷氣通過冷氣進口進入到柜體內,然后再通過擾氣風扇加快柜體內部空氣流動,以實現對柜體內部的快速降溫,在降溫的過程中柜體內的熱空氣會從換氣口中直接排出,而當溫度傳感器檢測到柜體內溫度低于預設的溫度時,控制器控制冷氣機與擾氣風扇關閉,完成散熱,這樣一來與現有技術中僅通過排氣扇進行散熱相比,散熱效果更好,同時也更加快速。

  作為改進,換氣口處間隔設置有多個葉片和驅動多個葉片打開或關閉的驅動裝置,所述驅動裝置與控制器連接,這樣,當柜體內部需要散熱時,控制器控制驅動裝置將各葉片打開,使得柜體內的熱空氣可以從換氣口中排出,而當散熱完成后,控制器控制葉片關閉,防止冷氣從換氣口快速流失,提高了散熱效果。

  作為改進,柜體的前部周緣設置密封膠條,所述柜門上與所述密封膠條相對應的位置設有抵壓凸條,在所述柜門關閉后所述抵壓凸條抵壓在所述密封膠條上,這樣,一方面可以提高柜體與柜門間的密封性能,另一方面在柜門關閉時密封膠條的存在也能夠起到一定的緩沖作用。

  作為改進,在所述柜體的內部還設有照明設備,所述照明設備包括手電筒、安裝套筒、金屬軟管、底座,所述手電筒套裝在所述安裝套筒上,所述安裝套筒通過金屬軟管與底座連接,金屬軟管的一端與安裝套筒連接,金屬軟管的另一端與底座的上表面連接,在所述底座的底部設有電磁鐵,在所述底座的上表面設有電磁鐵的開關,這樣,當維護人員對電控柜進行檢修時,首先通過電磁鐵將底座固定在柜體的對應位置,然后將手電筒固定在安裝套筒上,就不需要手持手電,便于檢修操作,并且手電筒的角度和方向可以通過金屬軟管進行調節,更加方便。

  作為改進,所述電磁鐵通過導線與電器元件的供電電源相連接,這樣,通過這樣連接后,電磁鐵就不需要再單獨設置供電電源,使用更加方便。

  作為改進,在所述底座內設有電磁鐵的供電電池,這樣,當電控柜需要進行斷電檢修時,通過底座內的供電電池向電磁鐵供電,可以保證照明設備的正常使用。

  作為改進,所述安裝套筒采用彈性材料制作而成,形狀為喇叭形,在安裝套筒的側壁上設有沿長度方向設置條型槽,這樣,手電筒的開關可以從條形槽中伸出,便于人們控制。

  作為改進,在所述安裝套筒的內壁上間隔設置有橡膠凸條,所述橡膠凸條沿所述安裝套筒的內壁呈環狀設置,這樣,可以增加與手電筒之間的摩擦力,防止其從安裝套筒中意外脫出。
