申請日2017.01.09

　　公開(公告)日2017.08.22

　　IPC分類號C02F9/08

　　摘要

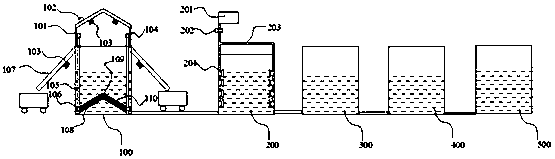

　　本實用新型公開了一種環境工程用污水處理裝置，包括初級處理池、水解處理池、接觸氧化池、沉淀池和清水池，所述初級處理池、水解處理池、接觸氧化池、沉淀池和清水池通過管道依次相連;本實用新型的環境工程用污水處理裝置不僅結構新穎、操作方便，污水處理效果好，凈化程度高，并且設備占地體積小，制造成本低。

　　權利要求書

　　1.一種環境工程用污水處理裝置，其特征在于，包括初級處理池、水解處理池、接觸氧化池、沉淀池和清水池，所述初級處理池、水解處理池、接觸氧化池、沉淀池和清水池通過管道依次相連;

　　所述初級處理池上部兩側設有支撐柱，所述支撐柱上設有倒V型的支架，所述支架上設有控制器和振動機構，所述初級處理池內設有自動撈渣單元，所述自動撈渣單元包括與所述支架一致的倒V型固定架、過濾網、絲桿螺母、絲桿和電機，所述初級處理池池底設有兩根與池壁平行的絲桿，所述絲桿上設有絲桿螺母，所述絲桿的一端與電機連接，所述倒V型固定架的兩端與絲桿絲母連接，所述倒V型固定架上設有雙層過濾網，所述過濾網之間設有平行的活性碳棒，所述活性碳棒平行設置在倒V型固定架上，所述電機、振動結構均與控制器電連接;

　　所述水解處理池的上方設有儲液箱，所述儲液箱通過管道與水泵連接，所述水解處理池的池壁上設有噴嘴，所述噴嘴通過管道與水泵連接。

　　2.根據權利要求1所述環境工程用污水處理裝置，其特征在于，所述初級處理池的兩側還設有撈渣輸送滑道，所述撈渣輸送滑道的一端與初級處理池的上部邊沿連接，所述撈渣輸送滑道與初級處理池的池壁呈銳角，所述撈渣輸送滑道的底部設有振動機構。

　　3.根據權利要求2所述環境工程用污水處理裝置，其特征在于，所述振動機構采用振動電機。

　　4.根據權利要求3所述環境工程用污水處理裝置，其特征在于，所述振動電機的個數至少為兩個。

　　5.根據權利要求1所述環境工程用污水處理裝置，其特征在于，所述控制器可采用PLC控制器。

　　說明書

　　一種環境工程用污水處理裝置

　　技術領域

　　本實用新型涉及屬于污水處理裝置領域，更具體地，涉及到一種環境工程用污水處理裝置。

　　背景技術

　　污水處理，是為了使污水達到某一水體或再次使用的水質要求，并對其進行凈化的過程。污水處理是對環境的一種保護，被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域。傳統的污水處理裝置大都是露天池子，處理后的水會帶有一些殘留的污染物，使得處理不完全。

　　特別是隨著工業現代化的推行，環境污染日趨嚴重，特別是水資源污染日趨嚴重。我國很多地方水資源污染帶來的富營養化給水生動物及人類健康都造成了嚴重影響。所以我國目前對工業廢水或污水的排放要求凈化后達到可排放標準才可以排放。但是目前對工業廢水的凈化，存在投入成本高、自動化程度低、需要專業的工作人員運行管理等弊端。對于一些中小企業來說，很多承擔不起高額的污水處理投入，對經濟發展帶來一定的阻力。

　　發明內容

　　本實用新型要解決的技術問題在于克服上述缺陷，提供一種結構新穎、操作方便的環境工程用污水處理裝置。

　　本實用新型通過以下技術方案實現：

　　一種環境工程用污水處理裝置，包括初級處理池、水解處理池、接觸氧化池、沉淀池和清水池，所述初級處理池、水解處理池、接觸氧化池、沉淀池和清水池通過管道依次相連;

　　所述初級處理池上部兩側設有支撐柱，所述支撐柱上設有倒V型的支架，所述支架上設有控制器和振動機構，所述初級處理池內設有自動撈渣單元，所述自動撈渣單元包括與所述支架一致的倒V型固定架、過濾網、絲桿螺母、絲桿和電機，所述初級處理池池底設有兩根與池壁平行的絲桿，所述絲桿上設有絲桿螺母，所述絲桿的一端與電機連接，所述倒V型固定架的兩端與絲桿絲母連接，所述倒V型固定架上設有雙層過濾網，所述過濾網之間設有平行的活性碳棒，所述活性碳棒平行設置在倒V型固定架上，所述電機、振動結構均與控制器電連接。

　　所述水解處理池的上方設有儲液箱，所述儲液箱通過管道與水泵連接，所述水解處理池的池壁上設有噴嘴，所述噴嘴通過管道與水泵連接。

　　進一步地，所述初級處理池的兩側還設有撈渣輸送滑道，所述撈渣輸送滑道的一端與初級處理池的上部邊沿連接，所述撈渣輸送滑道與初級處理池的池壁呈銳角，所述撈渣輸送滑道的底部設有振動機構，所述初級處理池的兩側的撈渣輸送滑道的一端設置在倒V型固定架的兩端的正下方，使過濾網撈上來的撈渣等固體垃圾掉落到撈渣輸送滑道內。

　　進一步地，所述振動機構采用振動電機。

　　進一步地，所述振動電機的個數至少為兩個。

　　進一步地，所述控制器可采用PLC控制器。

　　進一步地，所述噴頭為霧化噴嘴。

　　與現在有技術相比，本實用新型具有以下有益效果：

　　本實用新型所述環境工程用污水處理裝置包括初級處理池、水解處理池、接觸氧化池、沉淀池和清水池，所述初級處理池內設有自動撈渣單元，控制器控制電機絲桿轉動，從而通過絲桿、絲桿螺母控制倒V型固定架上下運動，當?shù)筕型固定架運動到初級處理池的上部，恰好使倒V型固定架與支架上振動結構接觸，V型固定架與支架上振動結構接觸后，控制器控制振動機構振動，使過濾網上撈渣等垃圾脫離過濾網，并在撈渣等固體垃圾的自身重力下，掉落到撈渣輸送滑道，撈渣輸送滑道底部設有振動結構，同理，在振動機構的作用下，撈渣等固體垃圾的自身重力下，掉落到中轉運輸車中運輸至處理站另作處理;并且過濾網能夠自動撈起池中的撈渣等固體雜質和垃圾，同時也起到保護過濾網中平行的活性炭棒不被雜物附著;而過濾網中平行的活性炭棒具有吸附有毒物質和去除異味的作用。

　　污水經過初級處理池處理后，到達水解處理池，水解處理池上方設有存儲用于水解的藥劑，在水泵的作用下，將藥劑霧化噴射到水解處理池的污水中，進行水解反應;污水在接觸氧化池中，含有可氧化污水中有機物的物質，由射流器吸入空氣，來氧化有機物。然后在沉淀池進行沉降污泥，進行泥水分離后進行紫外線消毒，確保污水達標排放。池底的污泥采用定期清理的方式進行處理，達標的清水排放到清水池中。

　　本實用新型的環境工程用污水處理裝置不僅結構新穎、操作方便，污水處理效果好，凈化程度高，并且設備占地體積小，制造成本底。
