申請日2017.01.09

　　公開(公告)日2017.08.18

　　IPC分類號E03F5/22

　　摘要

　　一種集成式煤污水提升泵站，包括格柵井、池體、管道、液位計和控制柜，格柵井為雙層結構，外層井體，井體內加設一層格柵，井體中部設有井體進水口和井體出水口，井體出水口與設在池體上部的進水口軟連接，池體內底部為弧形結構，并在進水口下方的底部設有攪拌器，池體底部中部設有三個潛水泵，潛水泵與管道連接，管道匯聚后延伸至池體外，在池體外與其他管件軟接，液位計置于池體內，并與控制柜電路連接，控制柜通過電路再與潛水泵連接。本實用新型先利用格柵井去除大塊煤泥和垃圾，再將池體底部設計成弧形，避免水流直下飛濺，保持水的流速，減少污泥沉積，設計攪拌器利用回流水沖擊攪拌池底淤泥，提升系統運行可靠性的同時降低能耗。

　　權利要求書

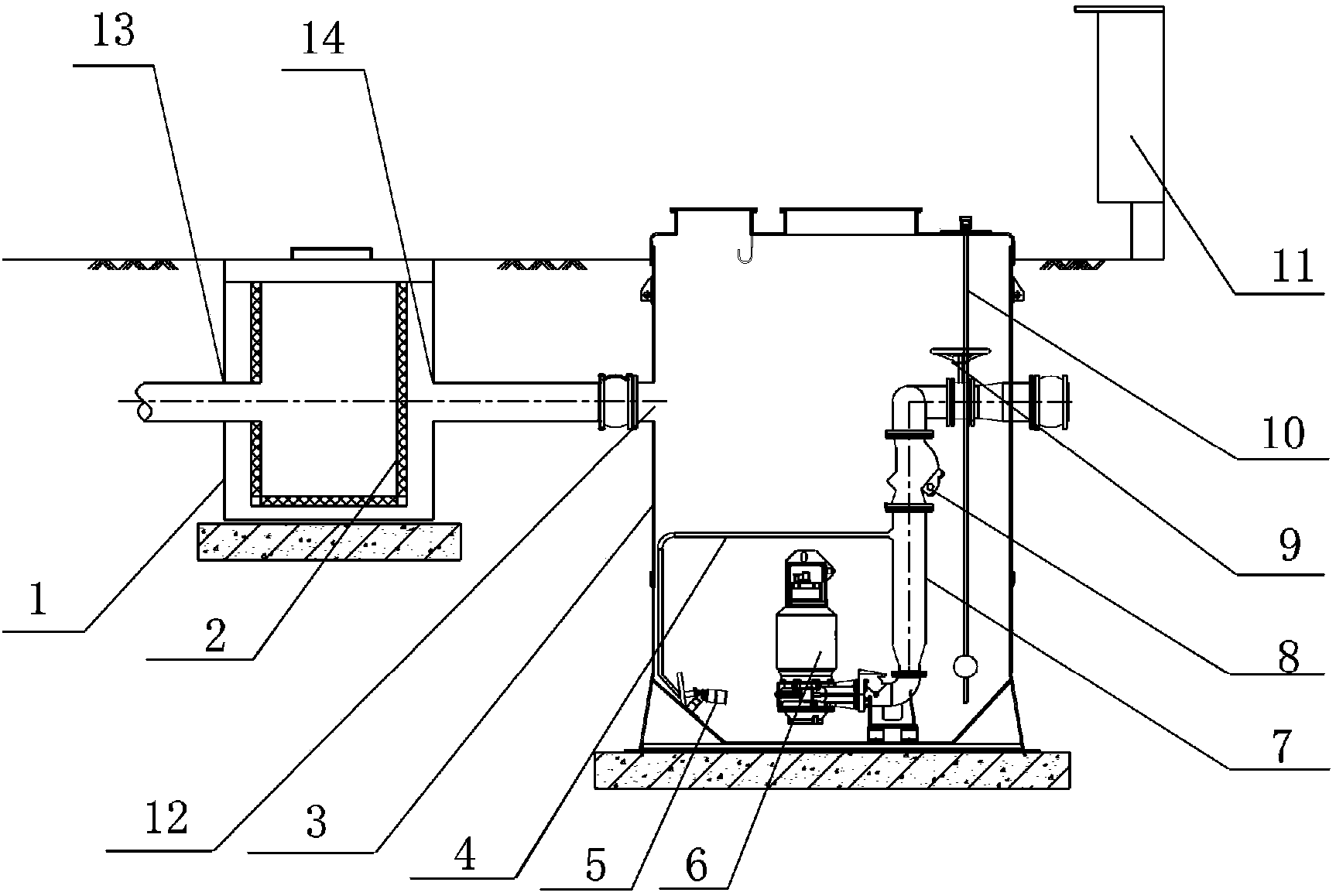

　　1.一種集成式煤污水提升泵站，其特征在于，包括格柵井、池體(3)、管道(7)、液位計(10)和控制柜(11)，格柵井為雙層結構，外層井體(1)，井體(1)內加設一層格柵(2)，井體(1)中部設有井體進水口(13)和井體出水口(14)，井體出水口(14)與設在池體(3)上部的進水口(12)軟連接，池體(3)內底部為弧形結構，并在進水口(12)下方的底部設有攪拌器，池體(3)底部中部設有三個潛水泵(6)，每個潛水泵(6)與管道(7)連接，管道(7)匯聚后延伸至池體(3)外，在池體(3)外與其他管件軟接，液位計(10)置于池體(3)內，并與控制柜(11)電路連接，控制柜(11)通過電路再與潛水泵(6)連接。

　　2.根據權利要求1所述的集成式煤污水提升泵站，其特征在于，所述的攪拌器由從管道(7)分流出的分支水管(4)和與分支水管(4)連接的高壓噴嘴(5)組成。

　　3.根據權利要求1所述的集成式煤污水提升泵站，其特征在于，所述的管道(7)上與每個潛水泵(6)相連的分支上均設一組閥門組，閥門組包括止回閥(8)和手動閥(9)。

　　4.根據權利要求1所述的集成式煤污水提升泵站，其特征在于，所述的池體(3)的材質為玻璃鋼材質。

　　說明書

　　一種集成式煤污水提升泵站

　　技術領域

　　本實用新型涉及污水提升裝置，尤其涉及港口煤污水提升裝置。

　　背景技術

　　港口煤炭輸送過程中，產生大量含煤污水，煤污水需經壓力提升進入下一級管網，但由于污水中含煤量較高，大塊煤會堵塞或者損壞潛水泵。港口地基多為填海處理后形成，地下水位高，一般不高于2m。傳統的煤污水提升泵站為4米深的混凝土水池構成，施工過程中，降水工作量大，池體滲水嚴重。煤污水提升泵站內空氣濕度大，金屬管道和閥門電動執行器氣原件易腐蝕，設備故障率高。煤污水輸送過程中，煤泥沉積在管道中，一方面堵塞管道，另一方面無法回收利用煤污泥。

　　發明內容

　　本實用新型為解決上述問題，提供了一種可降低施工難度、減少設備故障率、提高煤污水中煤污泥回收率的煤污水提升泵站。

　　本實用新型所采取的技術方案：

　　一種集成式煤污水提升泵站，包括格柵井、池體、管道、液位計和控制柜，格柵井為雙層結構，外層井體，井體內加設一層格柵，井體中部設有井體進水口和井體出水口，井體出水口與設在池體上部的進水口軟連接，池體內底部為弧形結構，并在進水口下方的底部設有攪拌器，池體底部中部設有三個潛水泵，潛水泵與管道連接，管道匯聚后延伸至池體外，在池體外與其他管件軟接，液位計置于池體內，并與控制柜電路連接，控制柜通過電路再與潛水泵連接。

　　所述的攪拌器由從管道分流出的分支水管和與分支水管連接的高壓噴嘴組成。

　　所述的管道上與每個潛水泵相連的分支上均設一組閥門組，閥門組包括止回閥和手動閥。

　　所述的池體的材質為玻璃鋼材質。

　　本實用新型的有益效果：本實用新型先利用格柵井去除大塊煤泥和垃圾，再將池體底部設計成弧形，避免水流直下飛濺，保持水的流速，減少污泥沉積，設計攪拌器利用回流水沖擊攪拌池底淤泥，提升系統運行可靠性的同時降低能耗。
