申請日2015.09.14
公開(公告)日2017.03.22
IPC分類號C02F9/04
摘要
本發明提供了一種不銹鋼稀油生化污水處理系統，其包括進水池、高爐渣吸附罐、中間水池、斜板沉淀池，所述斜板沉淀池包括混合區、沉淀區、排泥管和出水泵，所述進水池與高爐渣吸附罐通過一級提升泵連通，所述高爐渣吸附罐與中間水池通過管路連通，所述中間水池與斜板沉淀池通過二級提升泵連通。本發明首次提出了完整的不銹鋼稀油生化出水達標處理技術方案，系統解決了不銹鋼稀油生化出水排放引起的污染環境問題，經過本技術方案處理后不銹鋼稀油生化出水可達標排放，也可以重新回用與生產系統，循環利用了水資源。

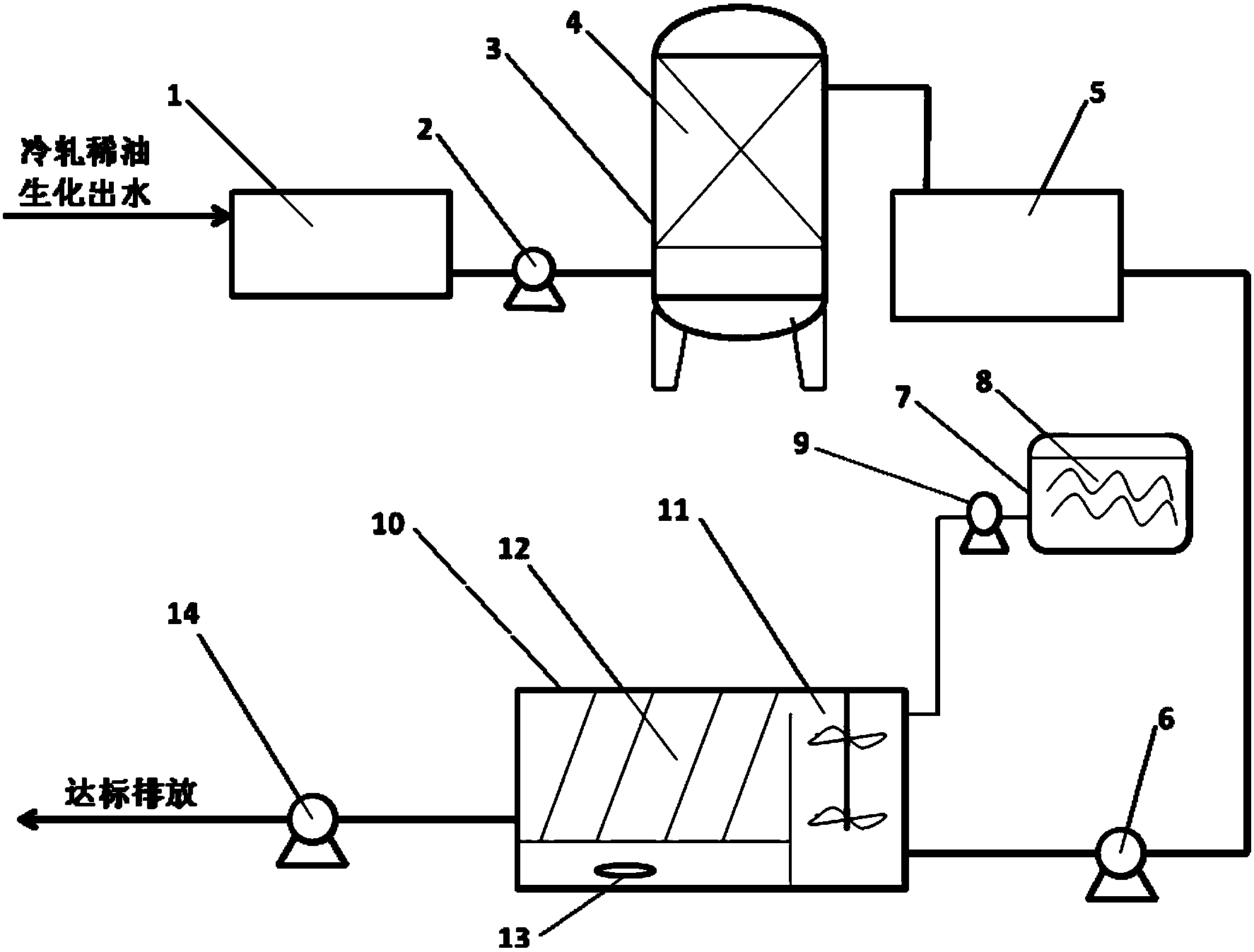

摘要附圖
權利要求書
1.一種不銹鋼稀油生化污水處理系統，其特征在于，包括進水池、高爐渣吸附罐、中間水池、斜板沉淀池，所述斜板沉淀池包括混合區、沉淀區、排泥管和出水泵，所述進水池與高爐渣吸附罐通過一級提升泵連通，所述高爐渣吸附罐與中間水池通過管路連通，所述中間水池與斜板沉淀池通過二級提升泵連通。
2.如權利要求1所述的不銹鋼稀油生化污水處理系統，其特征在于，所述高爐渣吸附罐的高度和直徑比為5:1，且高爐渣吸附罐內填裝有改性高爐渣混合填料，所述改性高爐渣混合填料的體積為高爐渣吸附罐體積的70～85%。
3.如權利要求2所述的不銹鋼稀油生化污水處理系統，其特征在于，所述改性高爐渣混合填料的制備方法包括如下步驟：
將75～87wt%高爐渣的進行預處理后，與10～15wt%陶瓷顆粒、3～12wt%粘土粘結劑混合均勻，以5℃/min的速率升溫至1250℃，恒溫60～180min后，自然冷卻，得到改性高爐渣混合填料，
其中，所述高爐渣的預處理的預處理方法為：將高爐渣先用熱堿液浸泡以除去油漬，然后再用鹽酸浸泡以除去表面氧化物，最后用純水洗凈。
4.如權利要求3所述的不銹鋼稀油生化污水處理系統，其特征在于，所述高爐渣中包含有按重量百分?jǐn)?shù)計的如下組分：
SiO2：21～42%;CaO：26～38%;MgO：6～12%;Al2O3：12～18%;FeO：0.5～1.5%;Fe2O3：0.5～2%;K2O：0.3～0.9%;
所述陶瓷顆粒包含有按重量百分?jǐn)?shù)計的如下組分：SiO2：55～71%;Al2O3：21～29%;Fe2O3：4～9%;CaO：1～7%。
5.一種如權利要求1所述的不銹鋼稀油生化污水處理系統的使用方法，其特征在于，包括如下步驟：
將不銹鋼稀油生化污水排至進水池;
利用一級提升泵將所述進水池內的不銹鋼稀油生化污水抽入高爐渣吸附罐內，以8～12m/s的流速進行6～9min的反沖洗，反沖洗周期240～360小時，直至所述不銹鋼稀油生化污水的水質特征：
pH為6～9，懸浮物為17～41mg/L，鎳為0.01～0.05mg/L，COD為51～92mg/L;
將經高爐渣吸附罐處理后的不銹鋼稀油生化污水通過管路自流入中間水池中后，通過二級提升泵抽至斜板沉淀池內，在所述斜板沉淀池的混合區中與復配水處理混凝劑充分混合反應后，產物排向斜板沉淀池的沉淀區，分離出污泥和達標廢水，所述達廢水的水質特征為：
PH為6～9，懸浮物為10～21mg/L，鎳離子為0.01～0.05mg/L，COD為13～28mg/L。
6.如權利要求1所述的不銹鋼稀油生化污水處理系統的使用方法，其特征在于，所述不銹鋼稀油生化廢水在進入進水池前的水質特征為：
PH為6～9，懸浮物為100～210mg/L，鎳離子為0.1～0.3mg/L，COD為63～111mg/L。
7.如權利要求1所述的不銹鋼稀油生化污水處理系統的使用方法，其特征在于，所述復配水處理混凝劑由吸附劑和絮凝劑組成。
8.如權利要求7所述的不銹鋼稀油生化污水處理系統的使用方法，其特征在于，所述復配水處理混凝劑的制備方法為：
篩取粒徑為0.12～0.17mm的活性炭粉和粒徑為0.1～0.5mm的N,O-羧甲基殼聚糖作為吸附劑，同時配制質量分?jǐn)?shù)為17～25的聚硅硫酸鋁水溶液作為絮凝劑;
將所述活性炭粉和N,O-羧甲基殼聚糖按照(30～50)：1的質量比混合后，向所述聚硅硫酸鋁水溶液中投加，控制總投加量為每升聚硅硫酸鋁溶液投500g活性炭粉和N,O-羧甲基殼聚糖的混合物;
分散均勻后，在650W的微波功率下，輻射10～15min后，在65℃的水浴下攪拌150～180min，冷卻后得到復配水處理混凝劑。
說明書
不銹鋼稀油生化污水處理系統及其使用方法
技術領域
本發明屬于水處理技術領域，具體涉及一種不銹鋼稀油生化出水的達標處理工藝。
背景技術
鋼鐵工業是一個高能耗、高資源、高污染的產業，其水資源消耗巨大，約占全國工業用水量的14%。
2005年7月國家對鋼鐵工業發展循環經濟、節約能源和資源、走可持續發展道路提出了更高的目標和更具體的要求，在全球資源緊缺的情況下，低能耗、低污染、低排放成為社會發展的需要。
我國鋼鐵企業的單位耗用水量仍高于國外先進鋼鐵企業的水平，近一步降低鋼鐵企業噸鋼耗用新水量，提高鋼鐵企業水的循環利用率，加強鋼鐵企業廢水的綜合處理與回用是我國鋼鐵企業實現可持續發展的關鍵之一。
不銹鋼稀油廢水為不銹鋼生產工藝產生的含油廢水，經過生化處理后，廢水中有機物及重金屬仍然不能夠達標排放。因此，加大對不銹鋼稀油生化出水的研究力度，制定具有針對性的處理方案，探索不銹鋼稀油生化出水低成本達標排放技術，對實現企業的可持續發展和節能減排具有重要意義。
到目前為止，還沒有針對不銹鋼稀油生化出水達標排放的處理工藝。本發明的目的就是根據不銹鋼稀油廢水生化出水的水質水量情況，開發出經濟、高效的達標排放工藝。開發不銹鋼稀油生化出水的達標排放的處理工藝，以循環利用節能減排為主要任務，減少環境污染，積極應對日益嚴格的環境保護法規。
發明內容
本發明首次提出了完整的不銹鋼稀油生化出水達標排放的技術方案，系統解決了不銹鋼稀油生化出水污染環境的問題，經過本技術方案處理后不銹鋼稀油生化出水可達標排放，也可以應用于鋼鐵工業領域的生產系統。
本發明是通過以下技術方案實現的：
一種不銹鋼稀油生化污水處理系統，其包括進水池、高爐渣吸附罐、中間水池、斜板沉淀池，所述斜板沉淀池包括混合區、沉淀區、排泥管和出水泵，所述進水池與高爐渣吸附罐通過一級提升泵連通，所述高爐渣吸附罐與中間水池通過管路連通，所述中間水池與斜板沉淀池通過二級提升泵連通。
作為優選方案，所述高爐渣吸附罐的高度和直徑比為5:1，且高爐渣吸附罐內填裝有改性高爐渣混合填料，所述改性高爐渣混合填料的體積為高爐渣吸附罐體積的70～85%。
作為優選方案，所述改性高爐渣混合填料的制備方法包括如下步驟：
將75～87wt%高爐渣的進行預處理后，與10～15wt%陶瓷顆粒、3～12wt%粘土粘結劑混合均勻，以5℃/min的速率升溫至1250℃，恒溫60～180min后，自然冷卻，得到改性高爐渣混合填料，
其中，所述高爐渣的預處理的預處理方法為：將高爐渣先用熱堿液浸泡以除去油漬，然后再用鹽酸浸泡以除去表面氧化物，最后用純水洗凈。
作為優選方案，所述高爐渣中包含有按重量百分?jǐn)?shù)計的如下組分：
SiO2：21～42%;CaO：26～38%;MgO：6～12%;Al2O3：12～18%;FeO：0.5～1.5%;Fe2O3：0.5～2%;K2O：0.3～0.9%;
所述陶瓷顆粒包含有按重量百分?jǐn)?shù)計的如下組分：SiO2：55～71%;Al2O3：21～29%;Fe2O3：4～9%;CaO：1～7%。
一種如本發明所述的不銹鋼稀油生化污水處理系統的使用方法，其包括如下步驟：
將不銹鋼稀油生化污水排至進水池;
利用一級提升泵將所述進水池內的不銹鋼稀油生化污水抽入高爐渣吸附罐內，以8～12m/s的流速進行6～9min的反沖洗，反沖洗周期240～360小時，直至所述不銹鋼稀油生化污水的水質特征：
pH為6～9，懸浮物為17～41mg/L，鎳為0.01～0.05mg/L，COD為51～92mg/L;
將經高爐渣吸附罐處理后的不銹鋼稀油生化污水通過管路自流入中間水池中后，通過二級提升泵抽至斜板沉淀池內，在所述斜板沉淀池的混合區中與復配水處理混凝劑充分混合反應后，產物排向斜板沉淀池的沉淀區，分離出污泥和達標廢水，所述達廢水的水質特征為：
PH為6～9，懸浮物為10～21mg/L，鎳離子為0.01～0.05mg/L，COD為13～28mg/L。
作為優選方案，所述不銹鋼稀油生化廢水在進入進水池前的水質特征為：
PH為6～9，懸浮物為100～210mg/L，鎳離子為0.1～0.3mg/L，COD為63～111mg/L。
作為優選方案，所述復配水處理混凝劑由吸附劑和絮凝劑組成。
作為優選方案，所述復配水處理混凝劑的制備方法為：
篩取粒徑為0.12～0.17mm的活性炭粉和粒徑為0.1～0.5mm的N,O-羧甲基殼聚糖作為吸附劑，同時配制質量分?jǐn)?shù)為17～25的聚硅硫酸鋁水溶液作為絮凝劑;
將所述活性炭粉和N,O-羧甲基殼聚糖按照(30～50)：1的質量比混合后，向所述聚硅硫酸鋁水溶液中投加，控制總投加量為每升聚硅硫酸鋁溶液投500g活性炭粉和N,O-羧甲基殼聚糖的混合物;
分散均勻后，在650W的微波功率下，輻射10～15min后，在65℃的水浴下攪拌150～180min，冷卻后得到復配水處理混凝劑。
與現有技術相比，本發明具有如下的有益效果：
1、首次提出了完整的不銹鋼稀油生化出水達標處理技術方案，系統解決了不銹鋼稀油生化出水排放引起的污染環境問題，經過本技術方案處理后不銹鋼稀油生化出水可達標排放，也可以重新回用與生產系統，循環利用了水資源;
2、采用本發明的不銹鋼稀油生化出水達標排放技術方案，處理效果穩定，生產運行成本低，操作運行簡便，自動化程度高;
3、屬于環境友好型的鋼鐵綠色生產系統。
