申請日2015.09.14
公開(公告)日2017.03.22
IPC分類號C02F11/12
摘要
本發明涉及一種將污泥(或糞便、淤泥等)進行高效快速脫水、滅菌、除臭的智能化干化處理系統。其特征在于，將含水率超過95%的污泥(生活污泥或工業污泥)，或糞便(牲畜糞便)、淤泥(河道或湖泊淤泥)等在高溫高壓條件下，通過快速脫水、消毒滅菌的干化處理，最終產出含水率小于5%的干料。本發明提供的智能化干化處理系統，全封閉式、自動化生產，實現無人化遠程操作控制，生產過程高效節能，更加安全便捷。通過該系統干化處理后的污泥(或糞便、淤泥)，實現減量化、無害化和穩定化，無臭無害、便于運輸、不會產生二次污染，并為進一步資源化奠定了基礎。
摘要附圖
權利要求書
1.本發明涉及一種將含水率超過95%的污泥(生活污泥或工業污泥)，或糞便(牲畜糞便)、淤泥(河道或湖泊淤泥)等進行高效快速脫水、滅菌、除臭，使其生產出含水率低于5%干料的智能化干化處理系統。此系統包括強制進料系統1、動力系統2、變速箱3、干化脫水輸送系統4、加熱系統5、溫控系統6、真空系統7、冷凝除臭系統8、出料系統9、螺旋振動上料系統10、干化料儲倉11、自動打包系統12.全自動遠程控制系統13以及輸送管道等。其特征在于，將含水率大于95%的污泥在高溫高壓條件下，通過快速脫水、消毒滅菌的干化處理，最終產出含水率小于5%的干料。
(1)干化處理系統內溫度范圍50℃-500℃，壓力范圍0.1MPa-0.6MPa，干化后污泥(或糞便、淤泥)含水率范圍20%-5%。
(2)污泥包括城市污水處理廠中的生活污泥和工業污泥;糞便包括各種家禽糞便和畜牧業牲口糞便;淤泥包括河道和湖泊內的淤泥。
2.根據權利要求1所述，本發明智能化干化處理系統中的干化脫水輸送系統4，干化輸送采用的平行同向螺桿輸送。
3.根據權利要求1所述，本發明智能化干化處理系統，設定溫度為50℃-500℃，壓力為0.1MPa-0.6MPA。
4.根據權利要求1所述，本發明智能化干化處理系統，其特征在于整體系統設備通過網絡，實現全自動化遠程操控。
說明書
污泥(或糞便、淤泥)快速脫水除臭的智能化干化處理系統
一、技術領域
本發明涉及一種將含水率超過95%的污泥(生活污泥或工業污泥)，或糞便(牲畜糞便)、淤泥(河道或湖泊淤泥)等進行高效快速脫水、滅菌、除臭，使其生產出含水率低于5%干料的智能化干化處理系統。
二、背景技術
目前，對于城市污水處理廠處理污水后產生的污泥的處理，一直是個世界性難題。這部分污泥主要是指城市污水處理廠二級處理過程中產生的腐殖污泥和活性污泥，其特點為含水率很高(約為90%以上)、易腐化發臭、不利于運輸，基于這些特征對污泥的處理正是難點所在。但同時生活污水污泥有機質含量高(約為75%)、熱值高，亦為污泥的處理和后期利用奠定基礎。
隨著我國城市化進程的加快，城市污水的排放量也逐步加大。面對如此巨大的水量，污水處理廠高負荷運轉。雖然污水處理達標了，但在污水處理中產生的污泥因沒有合理的處理處置，致使污泥成了二次污染源，對環境造成損害。目前我國污泥處理處置水平較低，因此尋找污泥資源化處理的方式成了社會共同關注的焦點。
污泥是城市污水處理后的必然副產物，是一種由有機殘片、細菌體、無機顆粒、膠體等組成的極其復雜的非均質體，除含有大量水分外，還含有有機物、重金屬、鹽類及少量的病原體微生物和寄生蟲卵等，若不進行科學地污泥處理處置，將對環境造成二次污染。污泥處理處置的要求是：減量化、穩定化、無害化、資源化。
三、發明內容
本發明目的在于解決了目前污水處理后的污泥干化只有能達到60%左右，含水率仍然較高、易腐化發臭、不便運輸、易造成二次污染等情況。經發明人集多年從事污泥、污水及機械設備的研究、設計開發及大量工業化生產和應用實踐的經驗積累，開發出一種能將含水率超過95%的污泥(生活污泥或工業污泥)，或糞便(牲畜糞便)、淤泥(河道或湖泊淤泥)等進行高效快速脫水、滅菌、除臭，使其生產出含水率低于5%干料的智能化干化處理系統。

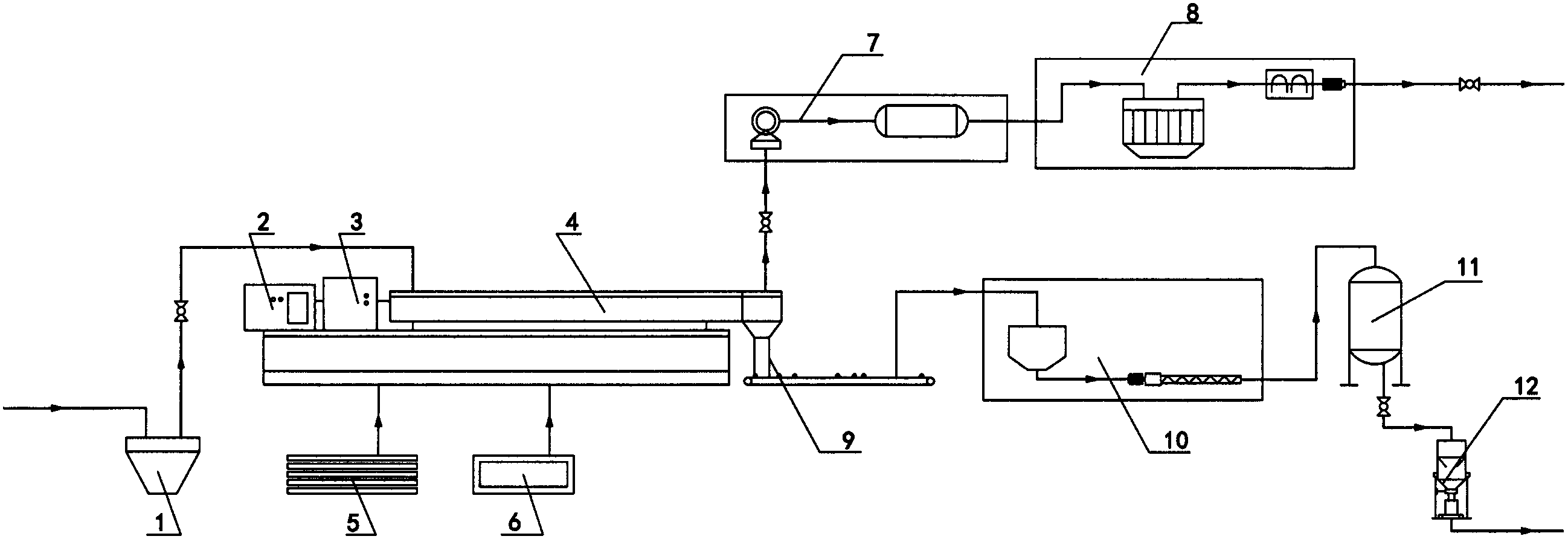

本發明用于污水處理的后續污泥，或各類牲畜糞便、河道或湖泊淤泥的高效快速干化處理。該系統主要包括強制進料系統1、動力系統2、變速箱3、干化脫水輸送系統4、加熱系統5、溫控系統6、真空系統7、冷凝除臭系統8、出料系統9、螺旋振動上料系統10、干化料儲倉11、自動打包系統12.全自動遠程控制系統13。(詳見附圖1)
具體過程為：(1)通過遠程控制系統13(詳見附圖3)打開整機電源、溫控系統6并設定好干化處理的溫度，同時打開加熱系統5、真空系統7、除臭系統8，將干化脫水輸送系統4升溫至設定好的干化處理溫度，整機系統全部開啟。(2)將含水率95%以上的污泥(生活污泥或工業污泥)，或糞便(牲畜糞便)、淤泥(河道或湖泊淤泥)等由強制進料系統1強制添加進干化脫水輸送系統4的進料口，將變速箱3的轉速調到設定轉速。(3)由強制進料系統1將上述物料源源不斷地送入干化脫水系統4，加熱系統5對含水污泥(或糞便、淤泥)進行加熱，在干化脫水系統4中形成高溫;干化脫水系統4中的組合式螺旋與建壓塊同時在干化脫水系統4中形成高壓。(詳見附圖2)物料在干化過程中進入一個高溫高壓條件下的反應-輸送過程。(3)污泥(或糞便、淤泥)在干化脫水系統4中反應-輸送，同時真空系統7將處理過程中產生的含臭味的蒸氣抽入冷凝除臭系統8進行冷凝和除臭處理。(4)含水污泥(或糞便、淤泥)經過高效干化處理形成干料(含水小于5%)，通過出料系統9送到螺旋振動上料系統10，并輸送到儲料倉11，最后經自動打包系統12打包成品，運送出廠。
本發明提供的污泥(或糞便、淤泥)高效干化處理系統有兩方面控制：第一方面，污泥等的干化程度在變速箱3轉速不變時，可調節加熱系統5和溫控系統6的溫度高低來控制污泥干化脫水程度。干化溫度越高，污泥干化程度越高，含水率越少，污泥干化產量不變。加熱溫度控制設定：50℃-500℃。第二方面，在溫度設定好的情況下，污泥干化程度由變速箱3的轉速快慢決定。變速箱3的轉速降低，污泥在智能化干化機中停留的時間加長，干化程度越高，含水率越低;反之轉速增高，污泥在干化機里的停留時間減少，干化程度降低、含水率越高。變速箱3轉速設定50-1800轉。
本發明提供的用于污泥(生活污泥或工業污泥)，或糞便(牲畜糞便)、淤泥(河道或湖泊淤泥)等智能化干化系統，能將含水率大于95%的污泥(或糞便、淤泥)快速、高效地脫水干化，使其生產出含水率達到5%以下的干料。本發明單套系統產量為每小時5公斤至每小時10噸。
本發明提供的智能化干化處理系統，全封閉式、自動化生產，實現無人化遠程操作控制，生產過程高效節能，更加安全便捷。
