申請日2015.09.13

　　公開(公告)日2016.01.06

　　IPC分類號E03C1/12; E03B1/04; C02F9/02

　　摘要

　　一種洗衣機廢水利用裝置，包括接頭管、第一沉淀罐和第二沉淀罐，其特征在于，所述的第一沉淀罐為圓柱形罐體且罐體頂部不設頂蓋，所述的第一沉淀罐側壁下部設有第一進水管，所述的第一沉淀罐的側壁上部設有第一出水管，所述的第一進水管連通接頭管并通過接頭管連通洗衣機排水管，第一沉淀罐的作用是進行簡單的沉淀以及緩沖水流;所述的第一出水管通過輸送管連通有第二進水管，所述的第二進水管底部設有第二沉淀罐，所述的第二沉淀罐為密封罐體，所述的第二沉淀罐內壁上部到中部設有緩沖彈片，本實用新型結構簡單，且節能環保，不需要用電，能有效減少洗衣機廢水中的雜質。

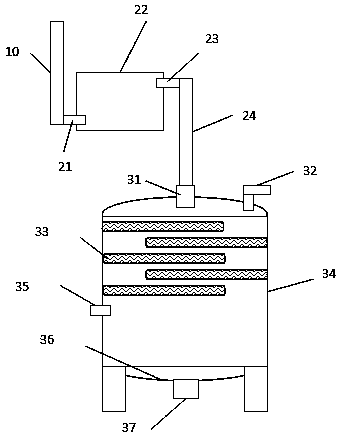

　　摘要附圖



　　權利要求書

　　1.一種洗衣機廢水利用裝置，包括接頭管、第一沉淀罐和第二沉淀罐，其特征在于，所述的第一沉淀罐為圓柱形罐體且罐體頂部不設頂蓋，所述的第一沉淀罐側壁下部設有第一進水管，所述的第一沉淀罐的側壁上部設有第一出水管，所述的第一進水管連通接頭管并通過接頭管連通洗衣機排水管;所述的第一出水管通過輸送管連通有第二進水管，所述的第二進水管底部設有第二沉淀罐，所述的第二沉淀罐為密封罐體，所述的第二沉淀罐內壁上部到中部設有緩沖彈片，所述的緩沖彈片采用樹脂或者塑料制成，所述的緩沖彈片外形為吊扇葉片狀，所述的緩沖彈片的長度不超過第二沉淀罐罐體直徑的3/4，所述的第二沉淀罐側壁中部還設有清水排出管，所述的第二沉淀罐頂部還設有排渣管，所述的第二沉淀罐頂部一側還設有排氣管。

　　2.根據權利要求1所述的一種洗衣機廢水利用裝置，其特征在于：所述的第二沉淀罐底部為半球型。

　　說明書

　　一種洗衣機廢水利用裝置

　　技術領域

　　本實用新型涉及廢水處理技術領域，尤其是一種洗衣機廢水利用裝置。

　　背景技術

　　對于現代家庭必備的電器——洗衣機，每次排放的廢水，大部分人由于怕麻煩而都沒有加以利用，且排放的污水對環境造成了嚴重的污染。目前我國能源危機是能源生產增長的速度相對落后于能源消費的增長，因此能源已成為制約我國國民經濟發展的“瓶頸”問題。解決能源緊缺最現實的出路是節能，特別是水資源，我國的淡水資源每天都在減少，節約水資源顯得尤為重要。

　　現有技術中，對于洗衣機廢水利用回收處理的技術方案種類繁多，但是總結來說主要集中在兩個方向：一是采用多種傳感器、分流管、流量計、計算機等高科技手段對廢水進行分流處理，便于回收利用。例如中國專利公開了一種洗衣機廢水的智能回收系統及其方法，申請?zhí)枺?01210312183.1，申請日：2012-08-28，包括串聯在管道內的流量計、濁度傳感器和水泵，還包括水箱、控制板;所述水箱包括上層水箱和下層水箱，上層水箱和下層水箱之間設有凈化裝置。本發明還公開了一種洗衣機廢水的智能回收方法，能實現廢水回收及再利用的功能，自動判斷洗衣機所排出的廢水是否合適存儲再利用的功能，根據排出廢水的渾濁程度科學地對廢水進行分類處理、回收功能及可以接到任一款洗衣機上使用。本發明具有通用性的特點，有很好的實際應用價值。

　　二是利用重力勢能，讓廢水變成沖廁所用水。例如中國專利公開了一種大學生公寓洗衣機廢水利用裝置，申請?zhí)枺?01110221639.9，申請日：2011-08-04，包括置于頂層到次底層洗漱間底座上的洗衣機，頂層與次底層之間的每樓層洗漱池下方分別設有與洗衣機連通的水箱，水箱與儲水箱連接，儲水箱通過主管道與置于其下一樓層廁所內的縱向管道連通;該縱向管道的另一端置于便池上方;頂層至次底層之間每樓層的儲水箱內分別設有溢流管，次底層內溢流管的另一端與下水道連通，其他樓層溢流管的另一端分別與置于其下一樓層的儲水箱連通。本發明把洗衣廢水儲存起來進行二次利用，可以節約大量的自來水，不使用電機和水泵，靠水位差產生的壓力工作，節省了電力，減少了噪聲;水箱放在底座和洗漱池的下方，有效利用了空間，減少占地面積。

　　上述技術方案都存在不足之處，前者設計復雜且需要運用到大量的專業設備，對于普通民眾而言，其設備維護以及成本將使得實施成為空談;后者雖然環保節能，但是由于廢水不加分流，僅進行簡單的過濾處理，水質中的毛發、沙粒、碎屑等雜質可能對衛浴管道造成堵塞。

　　發明內容

　　針對現有技術的不足，本實用新型提供一種結構簡單且較為節能的洗衣機廢水利用裝置。本實用新型的技術方案為：一種洗衣機廢水利用裝置，包括接頭管、第一沉淀罐和第二沉淀罐，其特征在于，所述的第一沉淀罐為圓柱形罐體且罐體頂部不設頂蓋，所述的第一沉淀罐側壁下部設有第一進水管，所述的第一沉淀罐的側壁上部設有第一出水管，所述的第一進水管連通接頭管并通過接頭管連通洗衣機排水管，第一沉淀罐的作用是進行簡單的沉淀以及緩沖水流;所述的第一出水管通過輸送管連通有第二進水管，所述的第二進水管底部設有第二沉淀罐，所述的第二沉淀罐為密封罐體，所述的第二沉淀罐內壁上部到中部設有緩沖彈片，所述的緩沖彈片采用樹脂或者塑料制成，所述的緩沖彈片外形為吊扇葉片狀，所述的緩沖彈片的長度不超過第二沉淀罐罐體直徑的3/4，其作用是使得從第一沉淀罐流入的水流進一步的減緩，使得罐體內的雜質得以沉淀在罐體底部，所述的第二沉淀罐側壁中部還設有清水排出管，所述的第二沉淀罐頂部還設有排渣管，所述的第二沉淀罐頂部一側還設有排氣管。進一步地，所述的第二沉淀罐底部為半球型，其作用是利于沉淀物聚攏在中間，便于排渣。本實用新型的有益效果為：本實用新型結構簡單，且節能環保，不需要用電，能有效減少洗衣機廢水中的雜質。
