申請日2015.09.13

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/14

　　摘要

　　好氧吸磷與半短程硝化耦合厭氧氨氧化雙顆粒污泥系統深度脫氮除磷的方法屬于污水生物處理領域。該系統包括城市污水原水水箱，A/O-SBR反應器，Anammox-SBR反應器，PLC控制箱，計算機。城市污水首先進入A/O-SBR反應器，進行厭氧釋磷反應，控制DO<0.2mg/L，反應結束后開始曝氣，進行好氧吸磷與半短程硝化，通過計算機輸出控制硝化過程，反應完成后靜置沉淀，排水進入Anammox-SBR反應器，進行厭氧氨氧化作用，反應結束后靜沉排水，采集出水氨氮和亞硝態氮濃度，根據其調整反應時間。本發明充分發揮了顆粒污泥和自養脫氮的優勢，通過在線實時控制，優化系統運行，自動化程度高，可控性好，可實現低C/N生活污水的深度脫氮除磷。

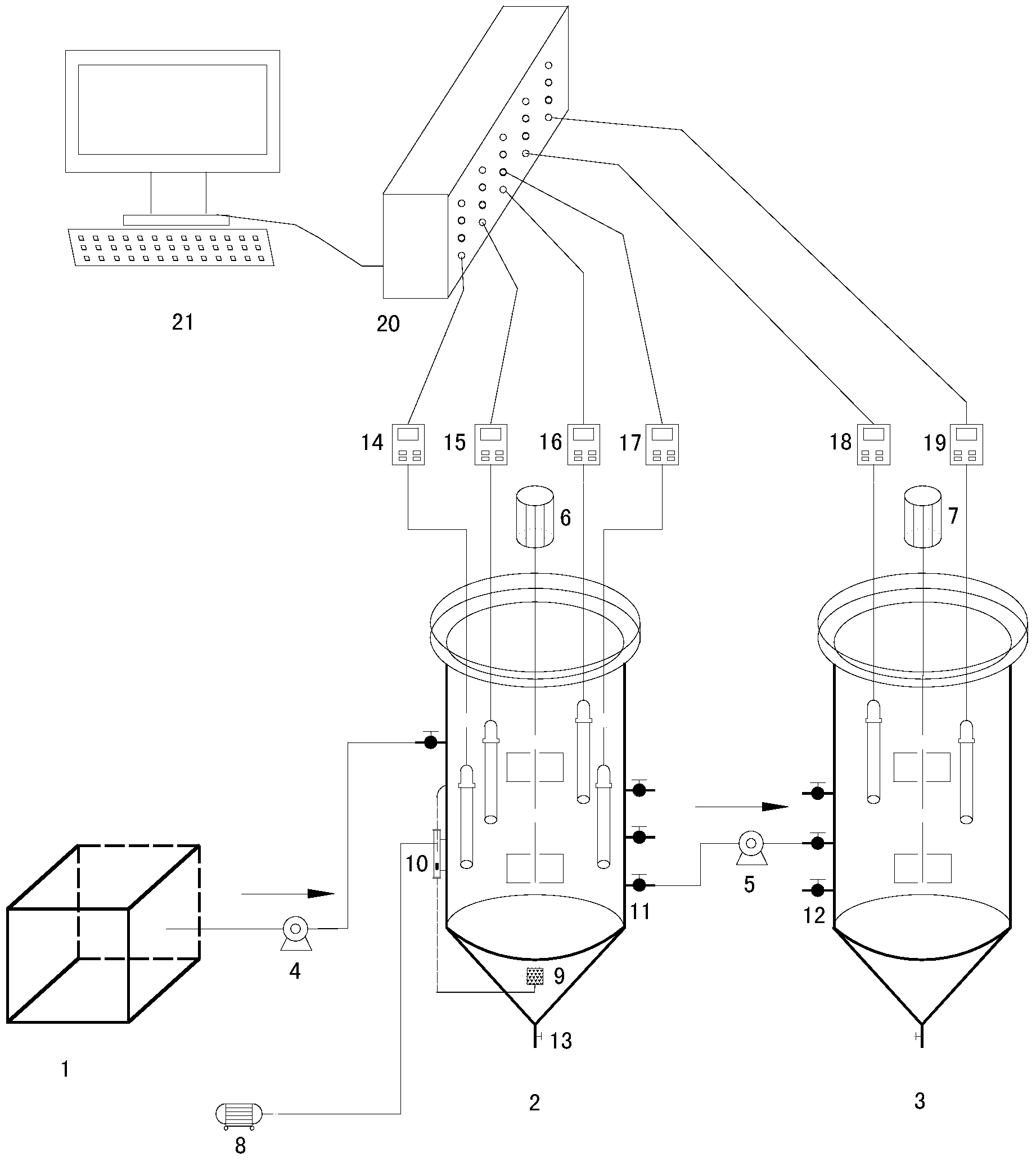

　　摘要附圖



　　權利要求書

　　1.好氧吸磷與半短程硝化耦合厭氧氨氧化深度脫氮除磷的雙顆 粒污泥系統，其特征在于：

　　包括城市污水原水水箱(1)、A/O-SBR反應器(2)、Anammox-SBR 反應器(3)、PLC控制箱(20)、計算機(21);其中所述城市污水原 水水箱(1)通過第一進水泵(4)與A/O-SBR反應器(2)相連接; 所述A/O-SBR反應器(4)設有第一攪拌器(6)、氣泵(8)、曝氣頭 (9)、氣體流量計(10)、第一排水閥(11)、排泥閥(13)、DO傳感 器(14)、第一NH4+傳感器(15)、第一NO2-傳感器(16)、NO3-傳感 器(17)，通過第二進水泵(5)連接Anammox-SBR反應器(3);所 述Anammox-SBR反應器(3)設有第二攪拌器(7)、第二排水閥(12)、 第二NH4+傳感器(18)、第二NO2-傳感器(19);所述PLC控制箱(20) 連接DO傳感器(14)、第一NH4+傳感器(15)、第一NO2-傳感器(16)、 NO3-傳感器(17)、第二NH4+傳感器(18)、第二NO2-傳感器(19) 和計算機(21);所述計算機(21)實時接收并轉化、輸出各傳感器 采集到的信號，在線監測A/O-SBR反應器(2)內的DO濃度、氨氮 濃度、亞硝態氮和硝態氮濃度以及Anammox-SBR反應器(3)內的 氨氮濃度、亞硝態氮濃度。

　　2.應用權利要求1所述的好氧吸磷與半短程硝化耦合厭氧氨氧 化雙顆粒污泥系統深度脫氮除磷的方法，其特征在于：

　　1)城市污水由城市污水原水水箱(1)經第一進水泵(4)進入 A/O-SBR反應器(2)，進水結束后，第一攪拌器(6)開始攪拌，進 行厭氧釋磷反應，控制DO<0.2mg/L，攪拌器轉速為60～80r/min，避 免轉速過快破壞好氧吸磷與半短程硝化顆粒污泥，厭氧反應 90～120min;

　　2)厭氧反應結束后，第一攪拌器(6)停止攪拌，氣泵(8)開 啟，通過氣體流量計(10)控制DO為1～3mg/L，進行好氧吸磷與半 短程硝化反應;DO傳感器(14)、第一NH4+傳感器(15)、第一NO2-傳感器(16)和NO3-傳感器(17)將采集到的信號傳輸至PLC控制 箱(20)和計算機(21);

　　3)計算機(21)實時接收并轉化、輸出各傳感器采集到的信號， 在線監測A/O-SBR反應器(2)內的DO濃度、氨氮濃度、亞硝態氮 濃度和硝態氮濃度，根據監測數據，實時調整運行參數、控制硝化過 程，當氨氮與亞硝態氮質量濃度之比為1:1～1:1.32時停止曝氣，將硝 化控制在半短程階段;

　　4)曝氣結束后，氣泵(8)關閉，靜置沉淀10min后泥水分離， 上清液通過第二進水泵(5)注入Anammox-SBR反應器(3);剩余 污泥經排泥閥(13)排出，控制污泥齡10～12d，污泥濃度 2500～3000mg/L;

　　5)上清液注入Anammox-SBR反應器(3)后，第二攪拌器(7) 開始攪拌，Anammox菌將其中的氨氮與亞硝態氮經厭氧氨氧化作用 轉化為氮?dú)馊コ�，控制攪拌器轉速為60～80r/min，避免轉速過快破壞 厭氧氨氧化顆粒污泥;第二NH4+傳感器(18)和第二NO2-傳感器(19) 在線采集氨氮和亞硝態氮濃度，當氨氮或亞硝態氮質量濃度小于 1mg/L時停止攪拌，反應結束;

　　6)厭氧氨氧化作用結束后，靜置沉淀10min進行泥水分離，上 清液經第二排水閥(12)排出。

　　說明書

　　好氧吸磷與半短程硝化耦合厭氧氨氧化雙顆粒污泥系統深度脫氮除磷的方法

　　技術領域

　　本發明涉及好氧吸磷與半短程硝化耦合厭氧氨氧化雙顆粒污泥系統深度脫氮除磷的 方法，屬于污水生物處理技術領域。

　　背景技術

　　近年來，由于水體“富營養化”問題愈發突出，污水排放標準日益嚴格，污水處理技 術已經從單一去除有機物為目的的階段進入到去除有機物的同時脫氮除磷的深度處理階 段。

　　在傳統生物同時脫氮除磷系統中，氮和磷的去除是分別由污泥中同時存在的硝化菌、 反硝化菌和聚磷菌等菌群完成的，而這些菌群在生活習性方面存在一定的差異，如硝化菌 的世代期長于聚磷菌，而在工藝設計中為使出水總氮能夠達標，一般采取較長的污泥齡， 這便影響了磷的去除效果;此外，聚磷菌與反硝化菌會競爭污水中的碳源，而城市污水的 C/N一般較低，其中的碳源不能同時滿足二者的需要，因此，傳統的生物脫氮除磷工藝很 難達到良好的脫氮除磷效果。

　　厭氧氨氧化技術，是指在厭氧條件下，以氨氮為電子供體、亞硝態氮為電子受體，將 氨氮與亞硝態氮同時轉化為氮?dú)獾倪^(guò)程，期間不消耗有機碳源，克服了傳統脫氮除磷工藝 碳源不足的缺點，而且可以節省曝氣所需要的能源，剩余污泥量也大大降低。

　　然而為實現厭氧氨氧化，就需要有氨氮與亞硝態氮分別作為反應的電子供體與電子受 體。本發明通過將聚磷菌和短程硝化菌與厭氧氨氧化菌相分開，創造對其各自有利的微生 態環境，并通過實時控制系統實時控制變量，不斷優化運行方案，可以穩定的維持半短程 硝化，實現氮磷的同步高效去除。

　　發明內容

　　針對當前生活污水C/N低，傳統脫氮除磷工藝脫氮除磷效果不好，能耗大等問題，本 發明提供的是一種好氧吸磷與半短程硝化耦合厭氧氨氧化雙顆粒污泥系統深度脫氮除磷 的方法，在解決傳統脫氮除磷工藝碳源不足問題的同時，可以節省曝氣所需要的能源，同 時采用實時控制，提高裝置的可控性和靈活性，實現氮磷的同步深度去除。

　　好氧吸磷與半短程硝化耦合厭氧氨氧化深度脫氮除磷的雙顆粒污泥系統，其特征在 于：包括城市污水原水水箱(1)、A/O-SBR反應器(2)、Anammox-SBR反應器(3)、 PLC控制箱(20)、計算機(21);其中所述城市污水原水水箱(1)通過第一進水泵(4) 與A/O-SBR反應器(2)相連接;所述A/O-SBR反應器(4)設有第一攪拌器(6)、氣泵 (8)、曝氣頭(9)、氣體流量計(10)、第一排水閥(11)、排泥閥(13)、DO傳感 器(14)、第一NH4+傳感器(15)、第一NO2-傳感器(16)、NO3-傳感器(17)，通過 第二進水泵(5)連接Anammox-SBR反應器(3)，主要進行好氧吸磷與半短程硝化反應; 所述Anammox-SBR反應器(3)設有第二攪拌器(7)、第二排水閥(12)、第二NH4+傳感器(18)、第二NO2-傳感器(19)，主要進行厭氧氨氧化作用;所述PLC控制箱(20) 連接DO傳感器(14)、第一NH4+傳感器(15)、第一NO2-傳感器(16)、NO3-傳感器 (17)、第二NH4+傳感器(18)、第二NO2-傳感器(19)和計算機(21);所述計算機 (21)實時接收并轉化、輸出各傳感器采集到的信號，在線監測A/O-SBR反應器(2)內 的DO濃度、氨氮濃度、亞硝態氮和硝態氮濃度以及Anammox-SBR反應器(3)內的氨氮 濃度、亞硝態氮濃度。

　　利用好氧吸磷與半短程硝化耦合厭氧氨氧化雙顆粒污泥系統深度脫氮除磷的方法，主 要包括以下步驟：

　　1)城市污水由城市污水原水水箱(1)經第一進水泵(4)進入A/O-SBR反應器(2)， 進水結束后，第一攪拌器(6)開始攪拌，控制DO<0.2mg/L，聚磷菌利用城市污水中的有 機物合成PHA，同時進行厭氧釋磷反應，反應時間90～120min;控制攪拌器轉速為 60～80r/min，避免轉速過快破壞好氧吸磷與半短程硝化顆粒污泥;

　　2)厭氧反應結束后，第一攪拌器(6)停止攪拌，同時氣泵(8)開啟，通過氣體流 量計(10)控制DO為1～3mg/L，聚磷菌以氧氣為電子受體，以厭氧段合成的PHA為電子 供體進行好氧吸磷，同時短程硝化菌進行半短程硝化反應;DO傳感器(14)、第一NH4+傳感器(15)、第一NO2-傳感器(16)和NO3-傳感器(17)將采集到的信號傳輸至PLC 控制箱(20)和計算機(21);

　　3)計算機(21)實時接收并轉化、輸出各傳感器采集到的信號，在線監測A/O-SBR 反應器(2)內的DO濃度、氨氮濃度、亞硝態氮濃度和硝態氮濃度，當亞硝積累率NO2-/NOx-≤90%時，減小曝氣量，控制DO為1.0～1.5mg/L，當亞硝積累率NO2-/NOx->90%時，維持 現狀即可;當氨氮與亞硝態氮質量濃度之比達到1:1～1:1.32時停止曝氣，將硝化過程控制 在半短程階段;

　　4)曝氣結束后，氣泵(8)關閉，靜置沉淀10min后泥水分離，上清液通過第二進水 泵(5)注入Anammox-SBR反應器(3);剩余污泥經排泥閥(13)排出，控制污泥齡10～12d， 污泥濃度2500～3000mg/L;

　　5)上清液注入Anammox-SBR反應器(3)后，第二攪拌器(7)開始攪拌，Anammox 菌將其中的氨氮與亞硝態氮經厭氧氨氧化作用轉化為氮?dú)馊コ�，控制攪拌器轉速為 60～80r/min，避免轉速過快破壞厭氧氨氧化顆粒污泥;第二NH4+傳感器(18)和第二NO2-傳感器(19)在線采集氨氮和亞硝態氮濃度，當氨氮或亞硝態氮質量濃度小于1mg/L時停 止攪拌;

　　6)厭氧氨氧化作用結束后，靜置沉淀10min進行泥水分離，上清液經第二排水閥(12) 排出，排放的水量等于系統最初的進水量。

　　好氧吸磷與半短程硝化耦合厭氧氨氧化雙顆粒污泥系統深度脫氮除磷的方法，具有下 列優點：

　　1)將聚磷菌和短程硝化菌與厭氧氨氧化菌分開，創造適合其各自生長的微環境，有 利于深度脫氮除磷。

　　2)厭氧氨氧化作用為自養脫氮，不消耗有機碳源，有利于解決城市污水碳源不足的 問題，且節省曝氣能耗。

　　3)好氧吸磷和半短程硝化污泥與厭氧氨氧化污泥均為顆粒污泥，具有良好的沉降性 能和抗沖擊負荷能力，污水處理負荷高。

　　4)采用SBR反應器，運行方式靈活，并通過實時控制，提高系統的可控性，優化系 統運行，易于實現并穩定維持半短程硝化和厭氧氨氧化作用，此外，聯合好氧吸磷作用， 可實現氮磷的同步深度去除。

　　5)工藝簡潔，布置緊湊，適合處理低C/N生活污水。

　　6)污泥產率低，可降低運行成本。
