申請日2015.09.13

　　公開(公告)日2016.03.09

　　IPC分類號G05B19/418

　　摘要

　　本實用新型公開了一種互聯網加功能模塊流媒體顯示遠程智能監控污水處理裝置。為了克服現有污水處理未能互聯網遠程監控、模塊化設計建造，效率低、成本高等不足，本實用新型遠程智能監控裝置通過互聯網與GSM模塊連接，該GSM模塊與微處理器模塊連接，該微處理器模塊分別與電源電路模塊、存儲電路模塊、機閥控制模塊、液面檢測模塊連接，各個污水處理功能設計制造為期工藝模塊，所述機閥控制模塊、液面檢測模塊分別與期工藝模塊中功能機閥、渠、池連接。本實用新型用于污水處理，它通過互聯網對多個污水處理廠遠程智能監控，污水處理工藝功能模塊化設計、制造、組合建設施工，污水廠施工時間縮短為現有的5%，同規模占地減少為現有的10%。

　　摘要附圖



　　權利要求書

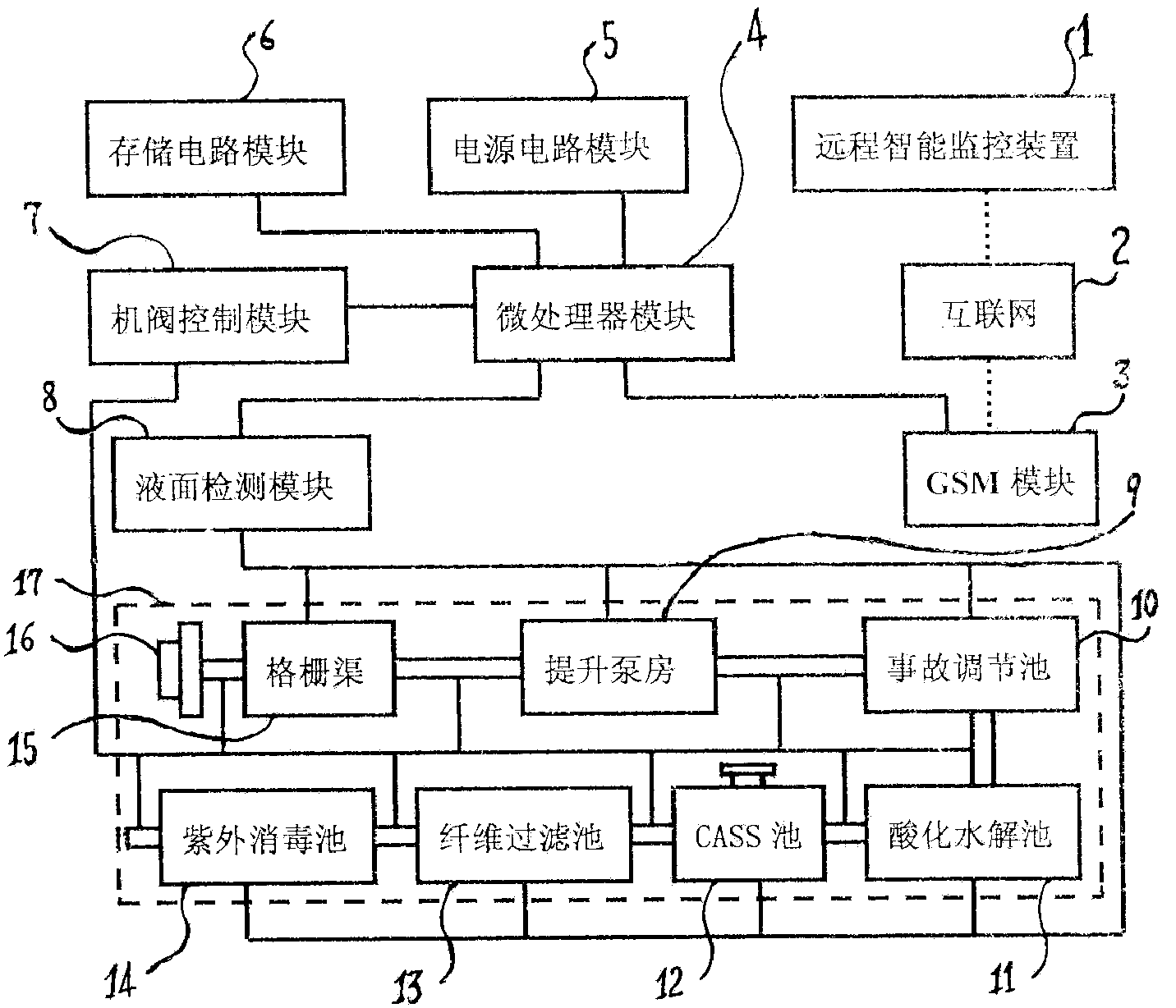

　　1.一種互聯網加功能模塊流媒體顯示遠程智能監控污水處理裝置，包括具有流媒體顯示的遠程智能監控裝置(1)，其特征是，該遠程智能監控裝置(1)通過互聯網(2)與GSM模塊(3)連接，該GSM模塊(3)與微處理器模塊(4)連接，該微處理器模塊(4)分別與電源電路模塊(5)、存儲電路模塊(6)、機閥控制模塊(7)、液面檢測模塊(8)連接，所述機閥控制模塊(7)分別與期工藝模塊(17)中的格柵渠機閥、提升泵房機閥、事故調節池機閥、酸化水解池機閥、CASS池機閥、纖維過濾池機閥、紫外消毒池機閥、排泄機閥連接，所述液面檢測模塊(8)分別與期工藝模塊(17)中的格柵渠(15)、提升泵房(9)、事故調節池(10)、酸化水解池(11)、CASS池(12)、纖維過濾池(13)、紫外消毒池(14)連接。

　　2.根據權利要求1所述的互聯網加功能模塊流媒體顯示遠程智能監控污水處理裝置，其特征是，所述格柵渠機閥與污水積分機構(16)連接。

　　3.根據權利要求1所述的互聯網加功能模塊流媒體顯示遠程智能監控污水處理裝置，其特征是，所述CASS池(12)具有排輸機構。

　　說明書

　　互聯網加功能模塊流媒體顯示遠程智能監控污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，具體為一種互聯網加功能模塊流媒體顯示遠程智能監控污水處理裝置。

　　背景技術

　　現有污水處理裝置的不足是，沒有通過互聯網或者移動通信網絡對污水處理實施遠程監控顯示，沒有遠程同時對多個污水處理廠進行實時監控，沒有實現多個污水處理廠集中化管理，運營維護人工耗費多，效率低、費用高;現有污水處理廠沒有實現工藝功能模塊化設計制造、集成化建設施工，占地多，工藝研發、制造、建設工期長，現有日處理2000噸規模的污水處理廠，需要四到五個月才能建成，而且一旦建成，難以更改增加工藝系列，不方便移動重用、改造升級和維修，功能單元廢棄后的拆卸、回收和處理費用高，不利于快速應對市場變化;現有污水處理廠占地面積大，日處理一萬噸污水的處理廠需要占地50畝以上，投資大，效率效益低。

　　實用新型內容

　　本實用新型的目的就是針對上述不足，提供一種互聯網加功能模塊流媒體顯示遠程智能監控污水處理裝置，它能夠通過互聯網或者移動通信網絡對污水處理實施遠程智能監控，網絡流媒體顯示，尤其能夠?qū)Χ鄠�(gè)污水處理廠實施遠程智能監控，能夠?qū)崿F(xiàn)污水處理功能模塊設計、制造、組合建設施工，設計、制造、建設及運營效率高，成本低，增改擴建容易，適應性強，效益好。

　　為達到上述目的，本實用新型的技術方案是，該互聯網加功能模塊流媒體顯示遠程智能監控污水處理裝置，包括具有流媒體顯示的遠程智能監控裝置，該遠程智能監控裝置通過互聯網與GSM模塊連接，該GSM模塊與微處理器模塊連接，該微處理器模塊分別與電源電路模塊、存儲電路模塊、機閥控制模塊、液面檢測模塊連接，所述機閥控制模塊分別與期工藝模塊中的格柵渠機閥、提升泵房機閥、事故調節池機閥、酸化水解池機閥、CASS池機閥、纖維過濾池機閥、紫外消毒池機閥、排泄機閥連接，所述液面檢測模塊分別與期工藝模塊中的格柵渠、提升泵房、事故調節池、酸化水解池、CASS池、纖維過濾池、紫外消毒池連接。

　　所述格柵渠機閥與污水積分機構連接。

　　所述CASS池具有排輸機構。

　　本實用新型遠程智能監控裝置具有網絡流媒體顯示屏的顯示電路模塊，該遠程智能監控裝置通過互聯網與GSM模塊連接，該GSM模塊與微處理器模塊連接，可以通過網絡流媒體顯示屏顯示污水處理工作相關信息、遠程智能監控裝置發送的信息等;微處理器模塊(MCU，可以按需市售選配)實現多種權限模式的設置，送出顯示信息，存儲污水處理相關信息，實現GSM模塊的控制，如控制短信讀取、狀態短信及控制信息發送等;存儲電路模塊存儲設置的權限和污水處理信息;電源電路模塊為系統工作提供電源;機閥控制模塊根據遠程智能監控裝置控制信息控制期工藝模塊中的各個功能電機或者閥，控制污水處理工作過程;液面檢測模塊通過傳感器檢測、發送期工藝模塊中的各個功能渠、房、池等的污水量或者流量信息。

　　本實用新型GSM模塊還可以通過與SIM卡綁定，利用現有移動通信網絡進行通信，接收控制信息，發送狀態信息。

　　本實用新型遠程智能監控裝置可以具有通過現有移動通信網絡(3G或者4G通信網絡)監控的終端或者通過互聯網監控的計算機終端。

　　本實用新型期工藝模塊是在對國內現有污水處理狀況進行統計分析的基礎上確定的，是一個基本的優選的具有普遍性的工藝功能模塊，針對此外的特殊規模污水處理，可以通過污水積分機構增加一個或者多個期工藝模塊，針對特殊種類的污水處理，可以通過排輸機構進一步特殊處理。

　　本實用新型用于污水處理，它能夠通過互聯網或者移動通信網絡對污水處理實施遠程智能監控，網絡流媒體顯示，尤其能夠?qū)Χ鄠�(gè)污水處理廠實施集中遠程智能監控，能夠?qū)崿F(xiàn)污水處理工藝功能模塊化設計、制造、組合建設施工，設計、制造、建設及運營效率高，成本低，增改擴建容易，適應性強，效益好，污水廠建設施工時間縮短為現有的5%，同規模污水處理廠占地面積減少為現有的10%。
