申請日2015.11.20

　　公開(公告)日2016.05.25

　　IPC分類號C02F1/24; C02F1/36

　　摘要

　　本實用新型公開了一種用于超聲波水處理的氣浮模擬裝置，包括氣浮池筒體，所述的氣浮池筒體頂部設置有進口法蘭，底部側面上設置有取樣口以及導氣板，上端設置有進水口，下端設置有出水口，所述氣浮池筒體底部設置有進氣口，進氣口通過進氣管與風機連接。該用于超聲波水處理的氣浮模擬裝置，通過對氣浮裝置原理的研究，設計出了一種既可以進行氣浮試驗，超聲波試驗，同時也可以進行超聲波-氣浮試驗的裝置，它主要解決了當前超聲波-氣浮水處理試驗中設備投入較大的問題;通過該裝置進行超聲波-氣浮污水處理，在極大程度上節約了人力、財力的投入，同時也大大減小了能源的浪費。

　　權利要求書

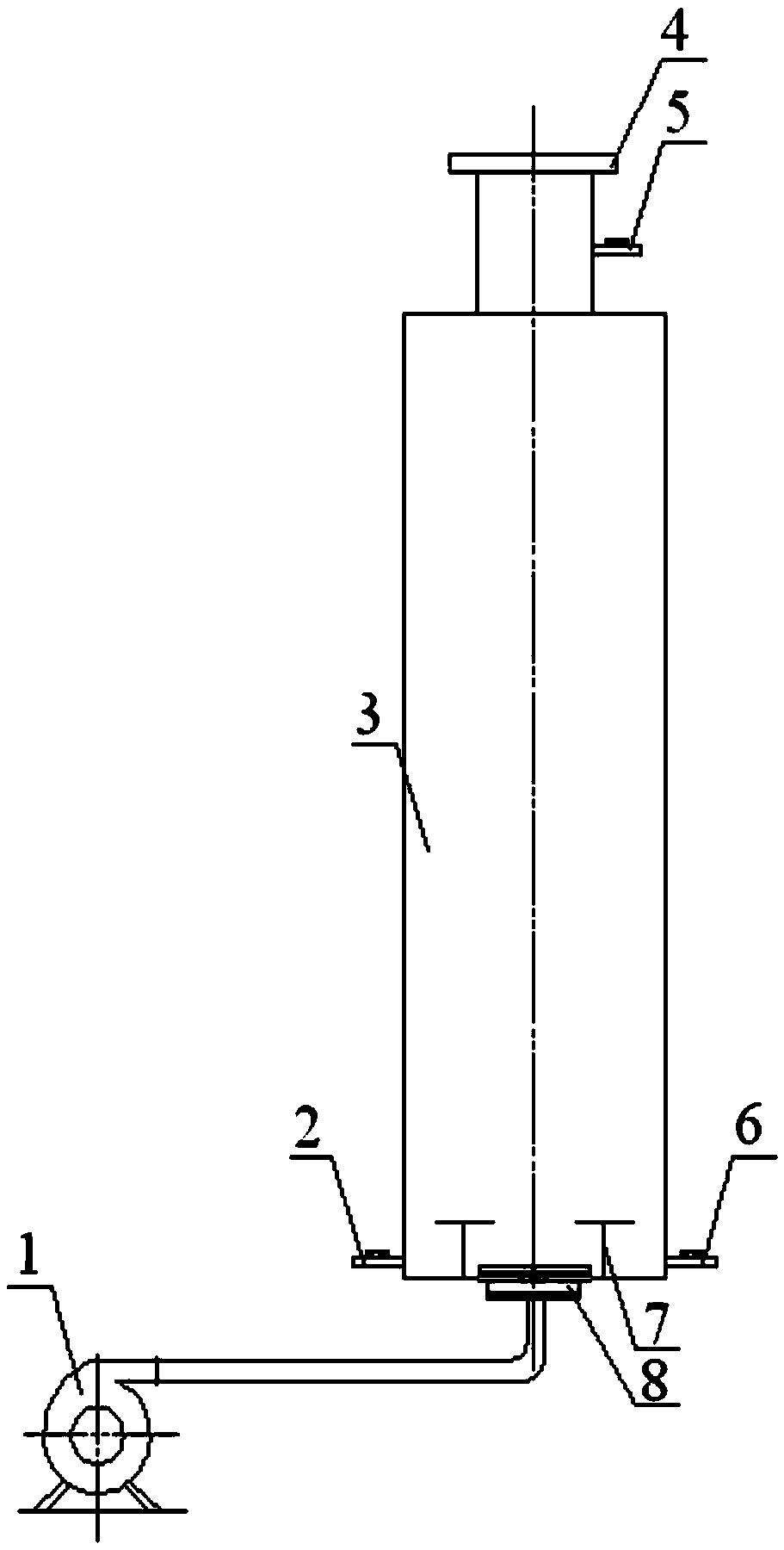

　　1.一種用于超聲波水處理的氣浮模擬裝置，其特征在于，包括氣浮池筒體(3)，所述的氣浮池筒體(3)頂部設置有進口法蘭(4)，底部側面上設置有取樣口(2)以及導氣板(6)，上端設置有進水口(5)，下端設置有出水口(7)，所述氣浮池筒體(3)底部設置有進氣口(8)，進氣口(8)通過進氣管與風機(1)連接。

　　2.根據權利要求1所述的用于超聲波水處理的氣浮模擬裝置，其特征在于，所述的導氣板(6)設置于氣浮池筒體內部，導氣板(6)側板上分布大量小孔，孔徑為0.5～1mm。

　　3.根據權利要求1所述的用于超聲波水處理的氣浮模擬裝置，其特征在于，所述的取樣口(2)、進口法蘭(4)上設置有開關閥門，進水口(5)和出水口(7)帶有內絲扣且設置有開關閥門。

　　4.根據權利要求1或2所述的用于超聲波水處理的氣浮模擬裝置，其特征在于，所述進氣口(8)由緩沖段和進氣段組成，緩沖段和進氣段內部分別設置有3層孔徑為0.074mm的濾網。

　　5.根據權利要求4所述的用于超聲波水處理的氣浮模擬裝置，其特征在于，所述的進氣口(8)處設置有單向閥。

　　6.根據權利要求1所述的用于超聲波水處理的氣浮模擬裝置，其特征在于，所述氣浮池筒體(3)為有機玻璃，高度為2.5m。

　　說明書

　　一種用于超聲波水處理的氣浮模擬裝置

　　技術領域

　　本實用新型涉及污水處理領域，特別涉及一種用于超聲波水處理的氣浮模擬裝置。

　　背景技術

　　隨著石油工業的高速發展，它在開采中產生大量污水，如果不處理達標排放會對環境和水體產生破壞性污染。為此，就如何有效處理含油污水、達標排放或者回注，利用好現有資源實現再生產的研究，勢在必行。超聲波-氣浮處理法作為一種新型工藝組合，如何才能在含油污水處理中發揮重大作用，具有較高的研究意義。目前國內水處理所用的氣浮設備，價格較高，能耗較大，如在試驗中投入，將會造成極大的人力、財力、物力的浪費。

　　實用新型內容

　　本實用新型為了解決上述技術問題，提供了一種用于超聲波水處理的氣浮模擬裝置，該裝置既可以進行氣浮試驗，超聲波試驗，同時也可以進行超聲波-氣浮試驗，且使得能夠進行超聲波-氣浮污水處理，在極大程度上節約了人力、財力、物力的投入，同時也大大減小了能源的浪費。

　　本實用新型是通過以下技術方案來實現：

　　一種用于超聲波水處理的氣浮模擬裝置，包括氣浮池筒體，所述的氣浮池筒體頂部設置有進口法蘭，底部側面上設置有取樣口以及導氣板，上端設置有進水口，下端設置有出水口，所述氣浮池筒體底部設置有進氣口，進氣口通過進氣管與風機連接。

　　所述的導氣板設置于氣浮池筒體內部，導氣板側板上分布大量小孔，孔徑為0.5～1mm。

　　所述的取樣口、進口法蘭上設置有開關閥門，進水口和出水口帶有內絲扣且設置有開關閥門。

　　所述進氣口由緩沖段和進氣段組成，緩沖段和進氣段內部分別設置有3層孔徑為0.074mm的濾網。

　　所述的進氣口處設置有單向閥。

　　所述氣浮池筒體為有機玻璃，高度為2.5m。

　　與現有技術相比，本實用新型具有以下有益的技術效果：

　　本實用新型提供的用于超聲波水處理的氣浮模擬裝置，通過對氣浮裝置原理的研究，設計出了一種既可以進行氣浮試驗，超聲波試驗，同時也可以進行超聲波-氣浮試驗的裝置，它主要解決了當前超聲波-氣浮水處理試驗中設備投入較大的問題;通過該裝置進行超聲波-氣浮污水處理，在極大程度上節約了人力、財力的投入，同時也大大減小了能源的浪費。
