申請日2015.11.04

　　公開(公告)日2017.05.10

　　IPC分類號C02F11/06; C02F11/00; C02F11/12; C02F1/34; C02F1/72

　　摘要

　　本發明公開了一種水力空化減泥機及其污水處理方法，其中水力空化減泥機包括相互串接在一起的至少兩級空化裝置;第一級空化裝置包括置于一級空化腔內的第一空化器以及正對第一空化器出口的粉碎擋板;第二級空化裝置包括順序連接的第二空化器、射流約束體和二級擴散管，所述射流約束體位于溶氣腔內，所述溶氣腔設置有溶氣調節機構;含有污泥的待處理混合液進入所述第一空化器后形成高速射流撞擊在所述粉碎擋板上，使混合液中的大顆粒污泥絮體破碎，然后進入所述第二空化器，混合液在所述第二空化器內產生溶氣空化后經所述二級擴散管處理后排出。本發明空化效率高，維護成本低、占地面積小。

　　權利要求書

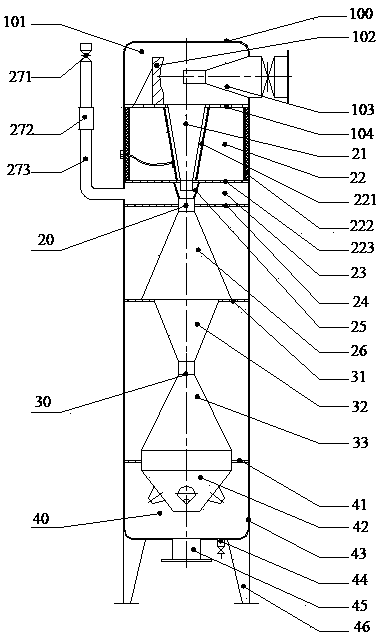

　　1.一種水力空化減泥機，其特征在于包括相互串接在一起的至少兩級空化裝置;

　　第一級空化裝置(100)包括置于一級空化腔(101)內的第一空化器(103)以及正對所述第一空化器(103)出口的粉碎擋板(102);

　　第二級空化裝置(20)包括順序連接的第二空化器(21)、射流約束體(25)和二級擴散管(26)，所述射流約束體(25)位于溶氣腔(23)內，所述溶氣腔(23)設置有溶氣調節機構;

　　含有污泥的待處理混合液進入所述第一空化器(103)后形成高速射流撞擊在所述粉碎擋板(102)上，使混合液中的大顆粒污泥絮體破碎，然后進入所述第二空化器(21)，混合液在所述第二空化器(21)內產生溶氣空化后再經所述二級擴散管(26)處理后排出。

　　2.根據權利要求1所述的水力空化減泥機，其特征在于：還包括第三級空化裝置(30)和第四級空化裝置(40);所述第二級空化裝置(20)、第三級空化裝置(30)和第四級空化裝置(40)從上到下豎直配置;所述第一級空化裝置(100)水平布置且位于所述第二級空化裝置(20)的上方;

　　所述第一級空化裝置(100)通過第一支撐封板(104)與所述第二級空化裝置(20)連接;所述第二級空化裝置(20)通過第二支撐封板(31)與所述第三級空化裝置(30)連接;所述第三級空化裝置(30)通過第三支撐封板(41)與所述第四級空化裝置(40)連接;

　　含有污泥的待處理混合液經所述第一級空化裝置(100)和第二級空化裝置(20)的兩級空化處理后依次進入下游的所述第三級空化裝置(30)內的第三空化器(32)和第四級空化裝置(40)內第四空化器(42)進行三級和四級空化處理，最后經出水管(45)排出。

　　3.根據權利要求1或2所述的水力空化減泥機，其特征在于：所述第一空化器(103)為第一收縮噴管，該第一收縮噴管水平安裝在所述第一級空化裝置(100)的殼體上，其出口端伸入由所述第一級空化裝置(100)殼體和所述第一支撐封板(104)圍成的所述一級空化腔(101)，所述粉碎擋板(102)為與所述第一收縮噴管出口的噴射角適配的弧形粉碎擋板，豎直固定在所述第一支撐封板(104)的后側。

　　4.根據權利要求1或2所述的水力空化減泥機，其特征在于，所述第二空化器(21)為豎直向下設置的第二收縮噴管，所述第二空化器(21)位于加熱腔(22)中，所述加熱腔(22)由所述第二收縮噴管外壁面、所述第一支撐封板(104)、所述第二級空化裝置(20)外殼和第一支撐板(223)包尾而成，所述加熱腔(22)的壁面設置有加熱圈(221)。

　　5.根據權利要求4所述的水力空化減泥機，其特征在于，所述加熱圈(221)為不銹鋼云母加熱圈，所述加熱腔(22)的壁面設置有隔熱板(222)。

　　6.根據權利要求4所述的水力空化減泥機，其特征在于：所述溶氣腔(23)由第一支撐板(223)、第二支撐板(24)和連接兩支撐板的豎壁包圍而成;所述溶氣調節機構包括與所述溶氣腔(23)連通的進氣管(273)以及安裝在所述進氣管(273)上的空氣流量計(272)和調氣閥(271)。

　　7.根據權利要求6所述的水力空化減泥機，其特征在于：所述第二空化器(21)的出口伸入所述溶氣腔(23)中，所述第二空化器(21)的出口處還設置有用于產生渦流空化并保持射流流暢的射流約束體(25)，所述射流約束體(25)的出口與所述二級擴散管(26)的入口對接。

　　8.根據權利要求2所述的水力空化減泥機，其特征在于：所述第三空化器(31)為豎直向下設置的第三收縮噴管;所述第四空化器(41)為豎直向下設置的第四收縮噴管，該第四收縮噴管上還設置有多個空化噴嘴。

　　9.一種如權利要求1至8任一項權利要求所述的水力空化減泥機的污水處理方法，其特征在于包括如下步驟：

　　A. 由無堵塞排污泵提供一定流量和壓力的污泥混合液進入第一空化器(103)后產生高速射流撞擊在與所述第一空化器(103)正對的粉碎擋板(102)上，使污水混合液中的大顆粒污泥絮體破碎，導致一級空化腔(101)內的混合液壓力進一步增大;

　　B. 經一級空化后的污水混合液進入第二空化器(21)，在第二級空化裝置(20)內的溶氣腔(23)及射流約束體(25)的共同作用下產生溶氣空化;

　　C. 二級空化后的污水混合液通過二級擴散管(26)進入下游的空化裝置處理后排出。

　　10.根據權利要求9所述的水力空化減泥機的污水處理方法，其特征在于：污水混合液經過兩級空化處理后，還要經過第三級空化裝置(30)和第四級空化裝置(40)的空化步驟，使污泥絮體破碎化并使其中的難降解有機物直接分解成C02、H20，難降解有機物大分子鏈斷裂為小分子鏈，然后被氧化成脂肪酸，從而提高污水有機物的可生化性。

　　說明書

　　一種水力空化減泥機及其污水處理方法

　　技術領域

　　本發明涉及一種應用于污水處理系統中的水力空化減泥機及其污水處理方法，屬于城鎮污水、工業有機廢水以及污泥處理技術領域。

　　背景技術

　　目前城鎮污水、工業有機廢水在采用生化方法處理的過程中都會產生大量的剩余污泥。就一般情況而言，每處理10000m3污水，處理過程會產生含水率80%的泥餅約5-10噸。這種污泥種含有病源體、重金屬和持久性有機物等有害物質。污泥大多數自然堆放，尚未得到妥善處置。

　　目前國內外主要的污泥處理技術有：焚燒、填埋、厭氧消化、好氧發酵、熱干化石灰穩定、污泥熱解、水熱處理等方法。均屬于污泥產生后對其再進行的末端處理技術。而這些處理方式都會帶來巨大的設備投資和高昂的運行費用，同時，還會產生二次污染以及生態安全風險。我國平均每天產生80%的泥餅約50萬噸以上。由于這種污泥運輸、儲存、處理處置成本昂貴，目前又無經濟有效的處理處置方法，從而導致了這種污泥通過堆肥、焚燒、熱解處理的數量不足5%,絕大部分仍然自然堆存或無序拋撒，對環境造成巨大危害。因此需要一種減少污泥產量的裝備，尤其是在污水處理過程中就可減少污泥產量，實現源頭減排，進行清潔生產迫在眉睫，十分必要。

　　專利號為201310378632.7，專利名稱為“一種采用超臨界溶氣空化設備及其強化污泥減量的方法”公開的空化設備的工作原理是：在污泥高速流過收縮噴管時，從空氣吸入管引射空氣進入溶氣空化腔中與污泥混合后依次進入一次擴散管及二次擴散管，然后從空化噴嘴噴入氧化反應釜中，最后經溶氣空化處理后的污泥從污泥輸出管排出。該空化設備能夠產生兩級空化并對污泥混合液進行處理，但在使用中存在以下不足之處：污泥混合液一次性通過該設備時，因過流時間短，兩次空化對較大的污泥絮體及其他有機物的破解作用不夠充分，為此實際使用時就需要增加該設備的數量，這就造成設備投資增加，能耗升高，且使設備占地面積增大。為此，亟需一種既能進一步提高空化效率，又能節省用電及維護成本、節省占地使用面積的空化設備。

　　發明內容

　　本發明目的是提供一種空化效率高，用電及維護成本低、占地面積小的水力空化減泥機及其污水處理方法。

　　為了實現上述目的，本發明提供了一種水力空化減泥機，其特征在于包括相互串接在一起的至少兩級空化裝置;

　　第一級空化裝置包括置于一級空化腔內的第一空化器以及正對所述第一空化器出口的粉碎擋板;

　　第二級空化裝置包括順序連接的第二空化器、射流約束體和二級擴散管，所述射流約束體位于溶氣腔內，所述溶氣腔設置有溶氣調節機構;

　　含有污泥的待處理混合液進入所述第一空化器后形成高速射流撞擊在所述粉碎擋板上，使混合液中的大顆粒污泥絮體破碎，然后進入所述第二空化器，混合液在所述第二空化器內產生溶氣空化后再經所述二級擴散管處理后排出。

　　還包括第三級空化裝置和第四級空化裝置;所述第二級空化裝置、第三級空化裝置和第四級空化裝置從上到下豎直配置;所述第一級空化裝置水平布置且位于所述第二級空化裝置的上方;

　　所述第一級空化裝置通過第一支撐封板與所述第二級空化裝置連接;所述第二級空化裝置通過第二支撐封板與所述第三級空化裝置連接;所述第三級空化裝置通過第三支撐封板與所述第四級空化裝置連接;

　　含有污泥的待處理混合液經所述第一級空化裝置和第二級空化裝置的兩級空化處理后依次進入下游的所述第三級空化裝置內的第三空化器和第四級空化裝置內第四空化器進行三級和四級空化處理，最后經出水管排出。

　　所述第一空化器為第一收縮噴管，該第一收縮噴管水平安裝在所述第一級空化裝置的殼體上，其出口端伸入由所述第一級空化裝置殼體和所述第一支撐封板圍成的所述一級空化腔，所述粉碎擋板為與所述第一收縮噴管出口的噴射角適配的弧形粉碎擋板，豎直固定在所述第一支撐封板的后側。

　　所述第二空化器為豎直向下設置的第二收縮噴管，所述第二空化器位于加熱腔中，所述加熱腔由所述第二收縮噴管外壁面、所述第一支撐封板、所述第二級空化裝置外殼和第一支撐板包尾而成，所述加熱腔的壁面設置有加熱圈。

　　所述加熱圈為不銹鋼云母加熱圈，所述加熱腔的壁面設置有隔熱板。

　　所述溶氣腔由第一支撐板、第二支撐板和連接兩支撐板的豎壁包圍而成;所述溶氣調節機構包括與所述溶氣腔連通的進氣管以及安裝在所述進氣管上的空氣流量計和調氣閥。

　　所述第二空化器的出口伸入所述溶氣腔中，所述第二空化器的出口處還設置有用于產生渦流空化并保持射流流暢的射流約束體，所述射流約束體的出口與所述二級擴散管的入口對接。

　　所述第三空化器為豎直向下設置的第三收縮噴管;所述第四空化器為豎直向下設置的第四收縮噴管，該第四收縮噴管上還設置有多個空化噴嘴。

　　本發明還公開了一種所述的水力空化減泥機的污水處理方法，其特征在于包括如下步驟：

　　A. 由無堵塞排污泵提供一定流量和壓力的污泥混合液進入第一空化器后產生高速射流撞擊在與所述第一空化器正對的粉碎擋板上，使污水混合液中的大顆粒污泥絮體破碎，導致一級空化腔內的混合液壓力進一步增大;

　　B. 經一級空化后的污水混合液進入第二空化器，在第二級空化裝置內的溶氣腔及射流約束體的共同作用下產生溶氣空化;

　　C. 二級空化后的污水混合液通過二級擴散管進入下游的空化裝置處理后排出。

　　污水混合液經過兩級空化處理后，還要經過第三級空化裝置和第四級空化裝置的空化步驟，使污泥絮體破碎化并使其中的難降解有機物直接分解成C02、H20，難降解有機物大分子鏈斷裂為小分子鏈，然后被氧化成脂肪酸，從而提高污水有機物的可生化性。

　　與現有技術相比，本發明空化效率更高，維護成本低、占地面積小。
