申請日2015.11.04
公開(公告)日2017.05.10
IPC分類號C02F9/14; C02F11/00; C02F11/06
摘要
本發明公開一種城市污水脫氮處理系統及方法，其中系統包括依次連接的預處理、生物反應池和污泥濃縮池，還包括一個水力空化減泥機，該水力空化減泥機的入口端和出口端分別連接所述污泥濃縮池出口端和生物反應池的入口端以形成一個污水脫氮循環系統;水力空化減泥機包括相互串接在一起的至少兩級空化裝置;第一級空化裝置包括置于一級空化腔內的第一空化器以及正對所述第一空化器出口的粉碎擋板;第二級空化裝置包括順序連接的第二空化器、射流約束體和二級擴散管，所述射流約束體位于溶氣腔內，所述溶氣腔設置有溶氣調節機構;生物反應池被配置成硝化反應時保持溶解氧的濃度在2.0mg/L以上，pH值在7.0～8.0，溫度范圍為15～30℃。
權利要求書
1.一種城市污水脫氮處理系統,包括依次連接的預處理、生物反應池、污泥濃縮池，其特征在于：
還包括一個水力空化減泥機，該水力空化減泥機的入口端和出口端分別連接所述污泥濃縮池出口端和生物反應池的入口端以形成一個污水脫氮循環系統;
所述水力空化減泥機包括相互串接在一起的至少兩級空化裝置;
第一級空化裝置(100)包括置于一級空化腔(101)內的第一空化器(103)以及正對所述第一空化器(103)出口的粉碎擋板(102);
第二級空化裝置(20)包括順序連接的第二空化器(21)、射流約束體(25)和二級擴散管(26)，所述射流約束體(25)位于溶氣腔(23)內，所述溶氣腔(23)設置有溶氣調節機構;
所述生物反應池被配置成硝化反應時保持溶解氧的濃度在2.0mg/L以上，pH值在7.0～8.0，溫度范圍為15～30℃。
2.如權利要求1所述的城市污水脫氮處理系統，其特征在于：所述水力空化減泥機還包括第三級空化裝置(30)和第四級空化裝置(40);所述第二級空化裝置(20)、第三級空化裝置(30)和第四級空化裝置(40)從上到下豎直配置;所述第一級空化裝置(100)水平布置且位于所述第二級空化裝置(20)的上方;
所述第一級空化裝置(100)通過第一支撐封板(104)與所述第二級空化裝置(20)連接;所述第二級空化裝置(20)通過第二支撐封板(31)與所述第三級空化裝置(30)連接;所述第三級空化裝置(30)通過第三支撐封板(41)與所述第四級空化裝置(40)連接。
3.如權利要求1所述的城市污水脫氮處理系統，其特征在于：所述預處理包括依次連接的格柵和沉砂池。
4.如權利要求1至3任一項所述的城市污水脫氮處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池、缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成包括所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和所述污泥濃縮池，所述二沉池設置有處理后污水的出水口;所述好氧池被配置成保持溶解氧的濃度在2.0mg/L以上，pH值在7.0～8.0，溫度范圍為15～30℃;所述缺氧池被配置成溫度范圍為15～30℃。
5.如權利要求1至3任一項所述的城市污水脫氮處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池和氧化溝，該氧化溝包括缺氧段和好氧段;所述氧化溝的出口端依次連接二沉池和污泥濃縮池，所述二沉池設置有處理后污水的出水口;所述好氧段被配置成保持溶解氧的濃度在2.0mg/L以上，pH值在7.0～8.0，溫度范圍為15～30℃;所述缺氧段被配置成溫度范圍為15～30℃。
6.如權利要求1至3任一項所述的城市污水脫氮處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池和SBR反應池，所述SBR反應池出口端連接所述污泥濃縮池。

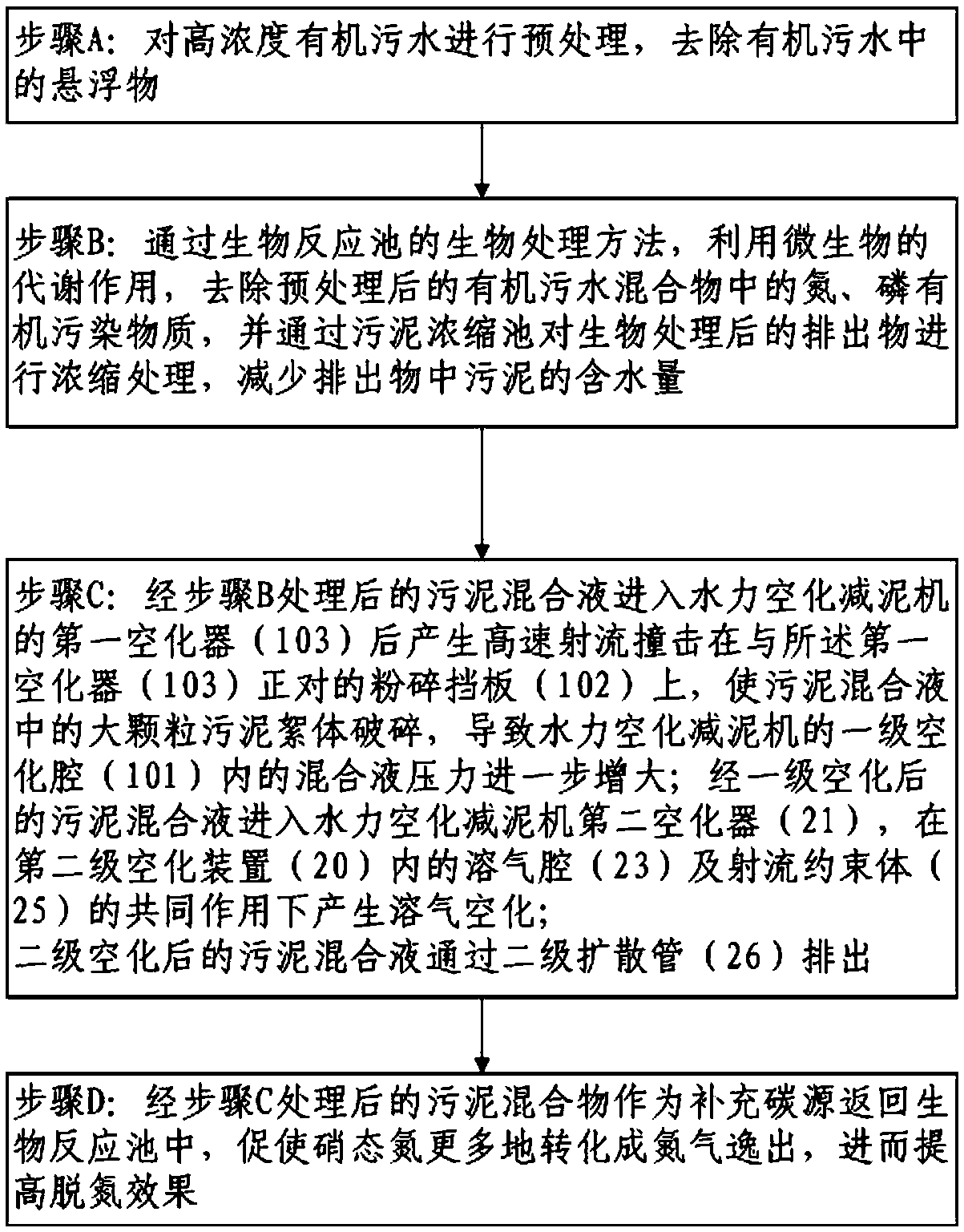

7.一種城市污水脫氮處理方法，其特征在于包括以下步驟：
步驟A：對有機污水進行預處理，去除有機污水中的懸浮物;
步驟B：通過生物反應池的生物處理方法，利用微生物的代謝作用，去除預處理后的有機污水中的氮、磷有機污染物質，并通過污泥濃縮池對生物處理后的排出物進行濃縮處理，減少排出物中污泥的含水量;
步驟C：經步驟B處理后的污泥混合液進入水力空化減泥機的第一空化器(103)后產生高速射流撞擊在與所述第一空化器(103)正對的粉碎擋板(102)上，使污泥混合液中的大顆粒污泥絮體破碎，導致水力空化減泥機的一級空化腔(101)內的混合液壓力進一步增大;經一級空化后的污泥混合液進入水力空化減泥機第二空化器(21)，在第二級空化裝置(20)內溶氣腔(23)及射流約束體(25)的共同作用下產生溶氣空化; 二級空化后的污泥混合液通過二級擴散管(26)排出;
步驟D：經步驟C處理后的泥水混合液作為補充碳源返回生物反應池中，促使硝態氮更多地轉化成氮?dú)庖莩�，進而提高脫氮效果。
8.如權利要求7所述的城市污水脫氮處理方法，其特征在于：
該方法步驟C還包括：含有污泥的待處理混合液經所述第一級空化裝置(100)和第二級空化裝置(20)的兩級空化處理后依次進入下游的所述第三級空化裝置(30)內的第三空化器(32)和第四級空化裝置(40)內第四空化器(42)進行三級和四級空化處理，最后經出水管(45)排出。
9.如權利要求7至8任一項所述的城市污水脫氮處理方法，其特征在于：
所述步驟B具體為：
B0：預處理后的有機污水混合物和經水力空化減泥機作用后生成的含有高碳源的泥水混合液進入所述厭氧池中，在所述厭氧池中有機污水混合物釋放磷，同時對部分有機物進行氨化處理后形成氨態氮進入所述缺氧池中;
B1：經所述厭氧池預處理后的污水混合液以及從好氧池回流的污水混合液進入所述缺氧池中，在好氧池中進行硝化反應生成的硝態氮進入缺氧池后，在缺氧條件下，通過反硝化菌將亞硝酸鹽氮、硝酸鹽氮還原成氣態氮從水中除去，進而實現脫氮處理;
B2：所述好氧池被配置成保持溶解氧的濃度在2.0mg/L以上，pH值在7.0～8.0，溫度范圍為15～30℃;進入好氧池的污水混合物中的氨態氮在好氧條件下，首先由亞硝化菌將氨態氮轉化為亞硝酸鹽，然后由硝化菌將亞硝酸鹽轉化為硝酸鹽;經過所述好氧池處理后的部分污水混合液回流至所述缺氧池中進行硝化脫氮。
10.如權利要求7至8任一項所述的城市污水脫氮處理方法，其特征在于：
所述步驟B具體為：
預處理后的有機污水混合物和經水力空化減泥機作用后生成的含有高碳源的泥水混合液進入所述厭氧池中，在所述厭氧池中有機污水釋放磷，同時對部分有機物進行氨化處理后形成氨態氮進入所述氧化溝中;有機污水在所述氧化溝的好氧段中，先由亞硝化菌將氨態氮轉化為亞硝酸鹽，然后由硝化菌將亞硝酸鹽轉化為硝酸鹽;經硝化的污水混合物進入所述氧化溝的缺氧段中，在缺氧條件下，通過反硝化菌將亞硝酸鹽氮、硝酸鹽氮還原成氣態氮從水中除去，進而實現脫氮處理;
或所述步驟B具體為：預處理后的有機污水混合物和經水力空化減泥機作用后生成的含有高碳源的泥水混合液進入所述厭氧池中，在所述厭氧池中有機污水釋放磷，同時對部分有機物進行氨化處理后形成氨態氮進入SBR反應池中，SBR反應池中先由亞硝化菌將氨態氮轉化為亞硝酸鹽，然后由硝化菌將亞硝酸鹽轉化為硝酸鹽;經硝化的污水混合物，在缺氧條件下，通過反硝化菌將亞硝酸鹽氮、硝酸鹽氮還原成氣態氮從水中除去，進而實現脫氮處理。
說明書
一種城市污水脫氮處理系統及方法
技術領域
本發明涉及城市污水脫氮處理系統和方法，尤其涉及一種在生化處理工藝中利用水力空化減泥機提高城市污水脫氮效果的處理系統及方法。
背景技術
目前我國許多污水處理廠要求升級改造。即從原來的《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級B標準升級到一級A標準。這種改造過程除了必須支付高昂的改造費用(有的廠甚至超過建廠所花費用)外，面臨的另一困難是難以解決生物處理工藝技術達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)中的一級A標準脫氮所需碳源不足的問題。一般認為要保證生物脫氮效果，應控制進入缺氧段的污水中C/N至少應大于2.86。研究結果表明:當進水C/N≤2.86時，出水TN很難達到要求的出水標準。然而我國絕大多數城市污水中C/N≤2.86，遠不能滿足生物脫氮對碳源的要求。特別是我國城鎮污水處理廠的水質排放一級A標準規定出水中TN的濃度≤ 15mg/L.這就要求必須采用其他方法彌補生物脫氮技術的不足。
為了解決這一問題，盡管提出了很多新工藝，如改良A2/O工藝，倒置A2/O工藝等，但是還不足以解決達標必須需碳源不足問題。不得已有些污水處理廠采用了外加碳源的補碳方式，但結果導致污水處理成本明顯增加，而且還增加了污泥廠產量，又導致了新的環境污染及二次處理成本。
發明內容
本發明目的是提供一種能有效提高城市污水處理廠生化處理系統的脫氮效果，且可減少污泥的排放量.同時節省外加碳源的成本的城市污水脫氮處理系統及方法。
為了實現上述目的，本發明提供了一種城市污水脫氮處理系統,包括依次連接的預處理、生物反應池、污泥濃縮池，其特征在于：
還包括一個水力空化減泥機，該水力空化減泥機的入口端和出口端分別連接所述污泥濃縮池出口端和生物反應池的入口端以形成一個污水脫氮循環系統;
所述水力空化減泥機包括相互串接在一起的至少兩級空化裝置;
第一級空化裝置包括置于一級空化腔內的第一空化器以及正對所述第一空化器出口的粉碎擋板;
第二級空化裝置包括順序連接的第二空化器、射流約束體和二級擴散管，所述射流約束體位于溶氣腔內，所述溶氣腔設置有溶氣調節機構;
所述生物反應池被配置成硝化反應時保持溶解氧的濃度在2.0mg/L以上，pH值在7.0～8.0，溫度范圍為15～30℃。
所述水力空化減泥機還包括第三級空化裝置和第四級空化裝置;所述第二級空化裝置、第三級空化裝置和第四級空化裝置從上到下豎直配置;所述第一級空化裝置水平布置且位于所述第二級空化裝置的上方;
所述第一級空化裝置通過第一支撐封板與所述第二級空化裝置連接;所述第二級空化裝置通過第二支撐封板與所述第三級空化裝置連接;所述第三級空化裝置通過第三支撐封板與所述第四級空化裝置連接。
所述預處理包括依次連接的格柵和沉砂池。
所述生物反應池包括依次連接的厭氧池、缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成包括所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和所述污泥濃縮池，所述二沉池設置有處理后污水的出水口;所述好氧池被配置成保持溶解氧的濃度在2.0mg/L以上，pH值在7.0～8.0，溫度范圍為15～30℃;所述缺氧池被配置成溫度范圍為15～30℃。
所述生物反應池包括依次連接的厭氧池和氧化溝，該氧化溝包括缺氧段和好氧段;所述氧化溝的出口端依次連接二沉池和污泥濃縮池，所述二沉池設置有處理后污水的出水口;所述好氧段被配置成保持溶解氧的濃度在2.0mg/L以上，pH值在7.0～8.0，溫度范圍為15～30℃;所述缺氧段被配置成溫度范圍為15～30℃。
所述生物反應池包括依次連接的厭氧池和SBR反應池，所述SBR反應池出口端連接所述污泥濃縮池。
本發明還公開了一種城市污水脫氮處理方法，其特征在于包括以下步驟：
步驟A：對有機污水進行預處理，去除有機污水中的懸浮物;
步驟B：通過生物反應池的生物處理方法，利用微生物的代謝作用，去除預處理后的有機污水中的氮、磷有機污染物質，并通過污泥濃縮池對生物處理后的排出物進行濃縮處理，減少排出物中污泥的含水量;
步驟C：經步驟B處理后的污泥混合液進入水力空化減泥機的第一空化器后產生高速射流撞擊在與所述第一空化器正對的粉碎擋板上，使污泥混合液中的大顆粒污泥絮體破碎，導致水力空化減泥機的一級空化腔內的混合液壓力進一步增大;經一級空化后的污泥混合液進入水力空化減泥機第二空化器，在第二級空化裝置內的溶氣腔及射流約束體的共同作用下產生溶氣空化; 二級空化后的污泥混合液通過二級擴散管排出;
步驟D：經步驟C處理后的泥水混合液作為補充碳源返回生物反應池中，促使硝態氮更多地轉化成氮?dú)庖莩觯M(jìn)而提高脫氮效果。
該方法步驟C還包括：含有污泥的待處理混合液經所述第一級空化裝置和第二級空化裝置的兩級空化處理后依次進入下游的所述第三級空化裝置內的第三空化器和第四級空化裝置內第四空化器進行三級和四級空化處理，最后經出水管排出。
所述步驟B具體為：
B0：預處理后的有機污水混合物和經水力空化減泥機作用后生成的含有高碳源的泥水混合液進入所述厭氧池中，在所述厭氧池中有機污水混合物釋放磷，同時對部分有機物進行氨化處理后形成氨態氮進入所述缺氧池中;
B1：經所述厭氧池預處理后的污水混合液以及從好氧池回流的污水混合液進入所述缺氧池中，在好氧池中進行硝化反應生成的硝態氮進入缺氧池后，在缺氧條件下，通過反硝化菌將亞硝酸鹽氮、硝酸鹽氮還原成氣態氮從水中除去，進而實現脫氮處理;
B2：所述好氧池被配置成保持溶解氧的濃度在2.0mg/L以上，pH值在7.0～8.0，溫度范圍為15～30℃;進入好氧池的污水混合物中的氨態氮在好氧條件下，首先由亞硝化菌將氨態氮轉化為亞硝酸鹽，然后由硝化菌將亞硝酸鹽轉化為硝酸鹽;經過所述好氧池處理后的部分污水混合液回流至所述缺氧池中進行硝化脫氮。
所述步驟B具體為：
預處理后的有機污水混合物和經水力空化減泥機作用后生成的含有高碳源的泥水混合液進入所述厭氧池中，在所述厭氧池中有機污水釋放磷，同時對部分有機物進行氨化處理后形成氨態氮進入所述氧化溝中;有機污水在所述氧化溝的好氧段中，先由亞硝化菌將氨態氮轉化為亞硝酸鹽，然后由硝化菌將亞硝酸鹽轉化為硝酸鹽;經硝化的污水混合物進入所述氧化溝的缺氧段中，在缺氧條件下，通過反硝化菌將亞硝酸鹽氮、硝酸鹽氮還原成氣態氮從水中除去，進而實現脫氮處理。
或所述步驟B具體為：預處理后的有機污水混合物和經水力空化減泥機作用后生成的含有高碳源的泥水混合液進入所述厭氧池中，在所述厭氧池中有機污水釋放磷，同時對部分有機物進行氨化處理后形成氨態氮進入SBR反應池中，SBR反應池中先由亞硝化菌將氨態氮轉化為亞硝酸鹽，然后由硝化菌將亞硝酸鹽轉化為硝酸鹽;經硝化的污水混合物，在缺氧條件下，通過反硝化菌將亞硝酸鹽氮、硝酸鹽氮還原成氣態氮從水中除去，進而實現脫氮處理。
本發明與現有技術相比，通過水力空化減泥機，將生物處理過程中產生的剩余污泥氧化為可被微生物利用的低分子有機物，并將這些低分子有機物作為生物脫氮碳源在此流入生物處理中，從而提高了城市污水處理系統的脫氮效果。本發明不僅可以提高城市污水處理廠生化處理系統的脫氮效果，而且可減少污泥的排放量.同時節省了外加碳源的成本。
