申請日2015.09.12

　　公開(公告)日2016.01.27

　　IPC分類號C02F3/02

　　摘要

　　本實用新型是一種印染廢水處理系統氣流增壓裝置，以增加耗氧池的含氧量，主要功能是增大流過氣管的氣壓，結構包括：氣泵、氣管接頭、氣閥、測壓計、氣管。本實用新型通過技術上的創新改進，采用單氣管分流，經過雙氣泵加壓，然后再合流到一個氣管的方式，加壓效果更顯著;在兩個分支上分別那裝有兩個測壓計，可以實時檢測經過加壓后的兩個分支的氣壓。

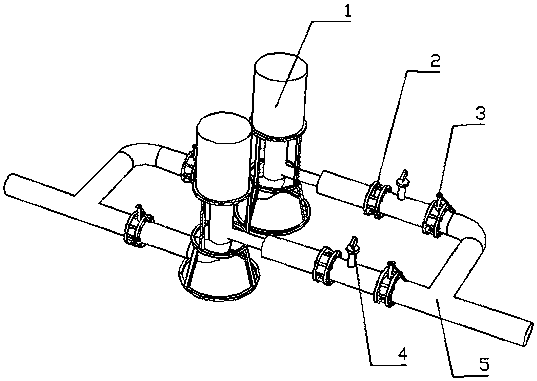

　　摘要附圖



　　權利要求書

　　1.一種印染廢水處理系統氣流增壓裝置，其特征在于：包括氣泵、氣管接頭、氣閥、測壓計、氣管組成;其中，所述氣管通過6個氣管接頭分別連接在一起，氣管采用氣體先分流再合流的方式進行結構連接;所述氣閥共有4個，分別安裝在氣泵前后的氣管上，可以控制氣管內氣流的通斷;所述氣管分支上分別安裝有兩個測壓計，可以實時監測兩分支氣管內的氣壓;所述氣泵有兩個，兩端都連接有氣管，可對氣管內氣體進行加壓。

　　2.根據權利要求1所述的一種印染廢水處理系統氣流增壓裝置，其特征在于：所述氣管外表面涂有一層防銹漆，防止因長時間暴露在空氣中造成氣管生銹腐爛。

　　說明書

　　一種印染廢水處理系統氣流增壓裝置

　　技術領域

　　本實用新型公開了一種印染廢水處理系統氣流增壓裝置，屬于機械領域。

　　背景技術

　　印染行業是典型的高耗水產業每年需消耗近億噸的工藝用軟化水。印染廢水來源及污染物成分十分復雜，具有水質變化大、有機物含量高、色度高(主要為有色染料)等特點，直接排放對人類健康和生存環境帶來極大危害，同時造成水資源的浪費。隨著國家和社會對環境保護要求的日益重視和對可持續發展的要求，傳統的處理方法已越來越難以滿足生產和環保的要求。因此人們開發出了一種印染廢水的處理系統，用來專門處理印染廢水。普通的印染廢水處理裝置中由于耗氧池深度較高，底部氧含量與表面很容易存在差異，氣流增壓裝置的增壓效果不好，無法檢測氣管內氣壓，不能更好的往耗氧池底部輸送空氣增大氧含量。

　　因此，為解決上述技術問題，確有必要提供一種具有改良結構的印染廢水處理系統氣流增壓裝置，以克服現有技術中的缺陷。

　　實用新型內容

　　為解決上述問題，本實用新型的目的在于提供一種增壓效果顯著且可以監測管內氣壓的印染廢水處理系統氣流增壓裝置。

　　為實現上述目的，本實用新型采取的技術方案為：一種印染廢水處理系統氣流增壓裝置，包括氣泵、氣管接頭、氣閥、測壓計、氣管組成;其中，所述氣管通過6個氣管接頭分別連接在一起，氣管采用氣體先分流再合流的方式進行結構連接;所述氣閥共有4個，分別安裝在氣泵前后的氣管上，可以控制氣管內氣流的通斷;所述氣管分支上分別安裝有兩個測壓計，可以實時監測兩分支氣管內的氣壓;所述氣泵有兩個，兩端都連接有氣管，可對氣管內氣體進行加壓。

　　本實用新型的一種印染廢水處理系統氣流增壓裝置還設置為：所述氣管外表面涂有一層防銹漆，防止因長時間暴露在空氣中造成氣管生銹腐爛。

　　與現有技術相比，本實用新型具有如下有益效果：本實用新型的一種印染廢水處理系統氣流增壓裝置，采用單氣管分流經過雙氣泵加壓然后在合流到一個氣管的方式，加壓效果更顯著;在兩個分支上分別那裝有兩個測壓計，可以實時檢測經過加壓后的兩個分支的氣壓。
