申請日2015.09.11

　　公開(公告)日2015.11.25

　　IPC分類號C02F3/02

　　摘要

　　本發明公開一種高效節能型污水曝氣生物濾池，包括供電系統、PLC控制器、閥門電磁閥、PH值檢測裝置、光照度傳感器、藥物投放裝置、顯示器、水泵驅動電路和水泵;所述供電系統由太陽能電池、風力發電機、智能充放電控制器、儲能蓄電池和逆變器組成，所述智能充放電控制器分別與太陽能電池、風力發電機和儲能蓄電池電連接，所述儲能蓄電池再與逆變器電連接，所述逆變器電連接至PLC控制器。本發明的一種高效節能型污水曝氣生物濾池，采用了可再生的清潔能源—太陽能和風能互補供電，實現了全天候供電，降低了用電成本，節約了化石能源，且生態環保，本發明具有結構簡單，容易制造、節能環保、推廣前景廣闊等優點。

　　摘要附圖



　　權利要求書

　　1.一種高效節能型污水曝氣生物濾池，其特征在于：包括供電系統、PLC控制器、閥門電磁閥、PH值檢測裝置、光照度傳感器、藥物投放裝置、顯示器、水泵驅動電路和水泵;所述供電系統由太陽能電池、風力發電機、智能充放電控制器、儲能蓄電池和逆變器組成，所述智能充放電控制器分別與太陽能電池、風力發電機和儲能蓄電池電連接，所述儲能蓄電池再與逆變器電連接，所述逆變器電連接至PLC控制器;所述閥門電磁閥、PH值檢測裝置、光照度傳感器、藥物投放裝置、顯示器和水泵驅動電路均電連接至PLC控制器，所述水泵驅動電路電連接至水泵。

　　2.根據權利要求1所述的一種高效節能型污水曝氣生物濾池，其特征在于：所述太陽能電池是晶體硅太陽能電池。

　　3.根據權利要求1所述的一種高效節能型污水曝氣生物濾池，其特征在于：所述風力發電機是微風風力發電機。

　　說明書

　　一種高效節能型污水曝氣生物濾池

　　技術領域

　　本發明涉及污水處理環保技術領域，特別是指一種高效節能型污水曝氣生物濾池。

　　背景技術

　　現有的城市污水處理廠水質在線監測系統，耗電量大，成本高，并且其供電電源均來自市電，因而耗費了大量的化石能源，很不經濟，也不環保。

　　發明內容

　　本發明要解決的問題是克服背景技術中的不足，提供一種高效節能型污水曝氣生物濾池，這種高效節能型污水曝氣生物濾池，采用清潔能源—太陽能和風能作為電源，有效降低了化石能源的消耗。

　　為解決上述問題，本發明采取以下技術方案：

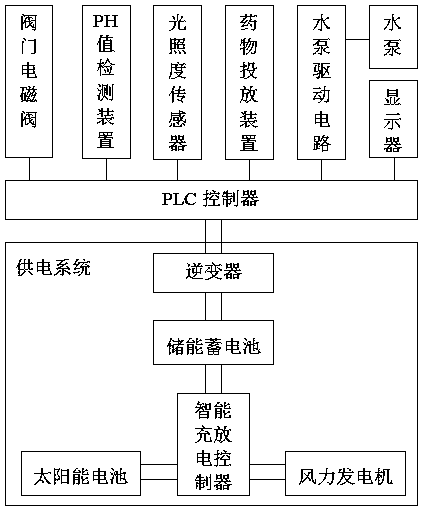

　　本發明的一種高效節能型污水曝氣生物濾池，包括供電系統、PLC控制器、閥門電磁閥、PH值檢測裝置、光照度傳感器、藥物投放裝置、顯示器、水泵驅動電路和水泵;所述供電系統由太陽能電池、風力發電機、智能充放電控制器、儲能蓄電池和逆變器組成，所述智能充放電控制器分別與太陽能電池、風力發電機和儲能蓄電池電連接，所述儲能蓄電池再與逆變器電連接，所述逆變器電連接至PLC控制器;所述閥門電磁閥、PH值檢測裝置、光照度傳感器、藥物投放裝置、顯示器和水泵驅動電路均電連接至PLC控制器，所述水泵驅動電路電連接至水泵。

　　進一步地，所述太陽能電池是晶體硅太陽能電池。

　　進一步地，所述風力發電機是微風風力發電機。

　　白天有陽光時，太陽能電池將太陽光能轉換成直流電能，有風時，風力發電機將風能轉換成電能，這些電能都經智能充放電控制器存入儲能蓄電池，儲能蓄電池中的電能經逆變器轉換成交流電能供給PLC控制器使用。

　　本發明的一種高效節能型污水曝氣生物濾池，由于其供電系統由太陽能電池、風力發電機、智能充放電控制器、儲能蓄電池和逆變器，因此，本發明的一種高效節能型污水曝氣生物濾池，采用了可再生的清潔能源—太陽能和風能互補供電，實現了全天候供電，降低了用電成本，節約了化石能源，且生態環保，本發明具有結構簡單，容易制造、節能環保、推廣前景廣闊等優點。
