申請日2015.09.11
公開(公告)日2015.11.11
IPC分類號C02F9/06
摘要
本發明涉及一種含濾清裝置的電化學水處理裝置，包括進水口1及進水通道4、電化學反應室10、溢流通道5、過濾通道8、濾芯9、濾清室6、出水口2、沉淀室7、排污口3。待處理的水通過進水口1進入裝置的進水通道4，在通過電化學反應室10發生電化學反應后由溢流通道5溢出進入過濾通道8，電化學處理過的水經過濾芯9過濾后進入濾清室6由出水口2排出，析出的水垢則進入沉淀室7由排污口3排出。如果濾芯9堵塞，水可以經過濾芯9頂部直接溢流進入濾清室6。濾芯9可以隨時取出進行清洗或更換。本發明解決了電化學水處理裝置的濾清問題。

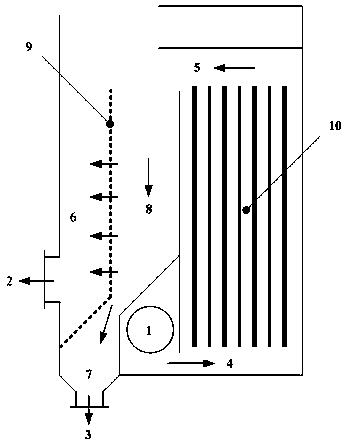

摘要附圖
權利要求書
1.一種含濾清裝置的電化學水處理裝置，包括進水通道(4)、電化學反應室(10)、溢流通道(5)，其特征在于，所述電化學水處理裝置還包括濾清裝置，所述濾清裝置由過濾通道(8)、濾芯(9)、濾清室(6)和沉淀室(7)組成，電化學反應室(10)處于進水通道(4)和溢流通道(5)之間，溢流通道(5)又與過濾通道(8)相通，濾芯(9)設于過濾通道(8)與濾清室(6)之間，沉淀室(7)在過濾通道(8)的底部，出水口(2)與濾清室(6)連通，在沉淀室(7)的底部設有排污口(3)。
2.根據權利要求1所述的電化學水處理裝置，其特征在于，所述過濾通道(8)可以是單通道，也可以是多通道。
3.根據權利要求1所述的電化學水處理裝置，其特征還在于，進水通道(4)可以在電化學反應室(10)底部，也可以在頂部，相應地，溢流通道(5)可以在電化學反應室(10)的頂部，也可以在底部。
4.根據權利要求2所述的電化學水處理裝置，其特征在于，過濾通道(8)為多通道時，采用濾芯形式，在濾清室(6)內布置多組濾芯。
5.根據權利要求4所述的電化學水處理裝置，其特征在于，所述濾芯可以是方形，也可以是圓形，還可以是其他形狀，濾芯上下是通的。
6.根據權利要求5所述的電化學水處理裝置，其特征在于，所述濾芯底部除過濾通道(8)以外其他部分是封閉的，濾芯頂部與濾清室(6)相通，即水可以漫過濾芯頂部直接進入濾清室(6)。
7.根據權利要求1-6任一項所述的電化學水處理裝置，其特征在于，所述濾芯(9)可拆卸地安裝在過濾通道(8)與濾清室(6)之間。
說明書
一種含濾清裝置的電化學水處理裝置
技術領域
本發明屬于工業水處理技術領域，具體是涉及一種含濾清裝置的電化學水處理裝置。
背景技術
電化學水處理技術是一種近期越來越受到關注的水垢控制技術，并且近期由于電源技術的進步和電催化材料革新，已經開發出了越來越多樣的電化學水處理裝置，但已經投入實際應用的電化學水處理裝置普遍存在結構復雜、處理能力不足、除垢效率不高、在線除垢時無法使電化學水處理過程中產生的水垢及時沉淀等問題。
本發明專門針對電化學水處理設備的濾清問題提出了設計方案，將經過電化學水處理設備處理后的水進行濾清，將析出的水垢便利的去除出來。
發明內容
本發明專門針對電化學水處理設備的濾清問題提出了設計方案，便于將經過電化學水處理設備處理后析出的水垢去除出來。
本發明通過以下技術方案實現上述目的：
一種含濾清裝置的電化學水處理裝置，包括進水通道4、電化學反應室10、溢流通道5，所述電化學水處理裝置還包括濾清裝置，所述濾清裝置由過濾通道8、濾芯9、濾清室6和沉淀室7組成，電化學反應室10處于進水通道4和溢流通道5之間，溢流通道5又與過濾通道8相通，濾芯9設于過濾通道8與濾清室6之間，沉淀室7在過濾通道8的底部，出水口2與濾清室6連通，在沉淀室7的底部設有排污口3。
本發明解決其技術問題所采用的技術方案進一步還包括：
所述過濾通道8可以是單通道，也可以是多通道。
進水通道4可以在電化學反應室10底部，也可以在頂部，相應地，溢流通道5可以在電化學反應室10的頂部，也可以在底部。
過濾通道8為多通道時，采用濾芯形式，在濾清室6內布置多組濾芯。
所述濾芯可以是方形，也可以是圓形，還可以是其他形狀，濾芯上下是通的。
所述濾芯底部除過濾通道8以外其他部分是封閉的，濾芯頂部與濾清室6相通，即水可以漫過濾芯頂部直接進入濾清室6。
所述濾芯9可拆卸地安裝在過濾通道8與濾清室6之間。
與現有電化學水處理裝置相比，本設計發明的技術效果是：在裝置內部就實現了清水與水垢的分離，避免將已經被電化學水處理裝置析出的水垢再次帶入循環水系統中去，保證了電化學水處理裝置的處理效果。
