申請日2015.07.31

　　公開(公告)日2015.10.14

　　IPC分類號C02F103/16; C02F9/08

　　摘要

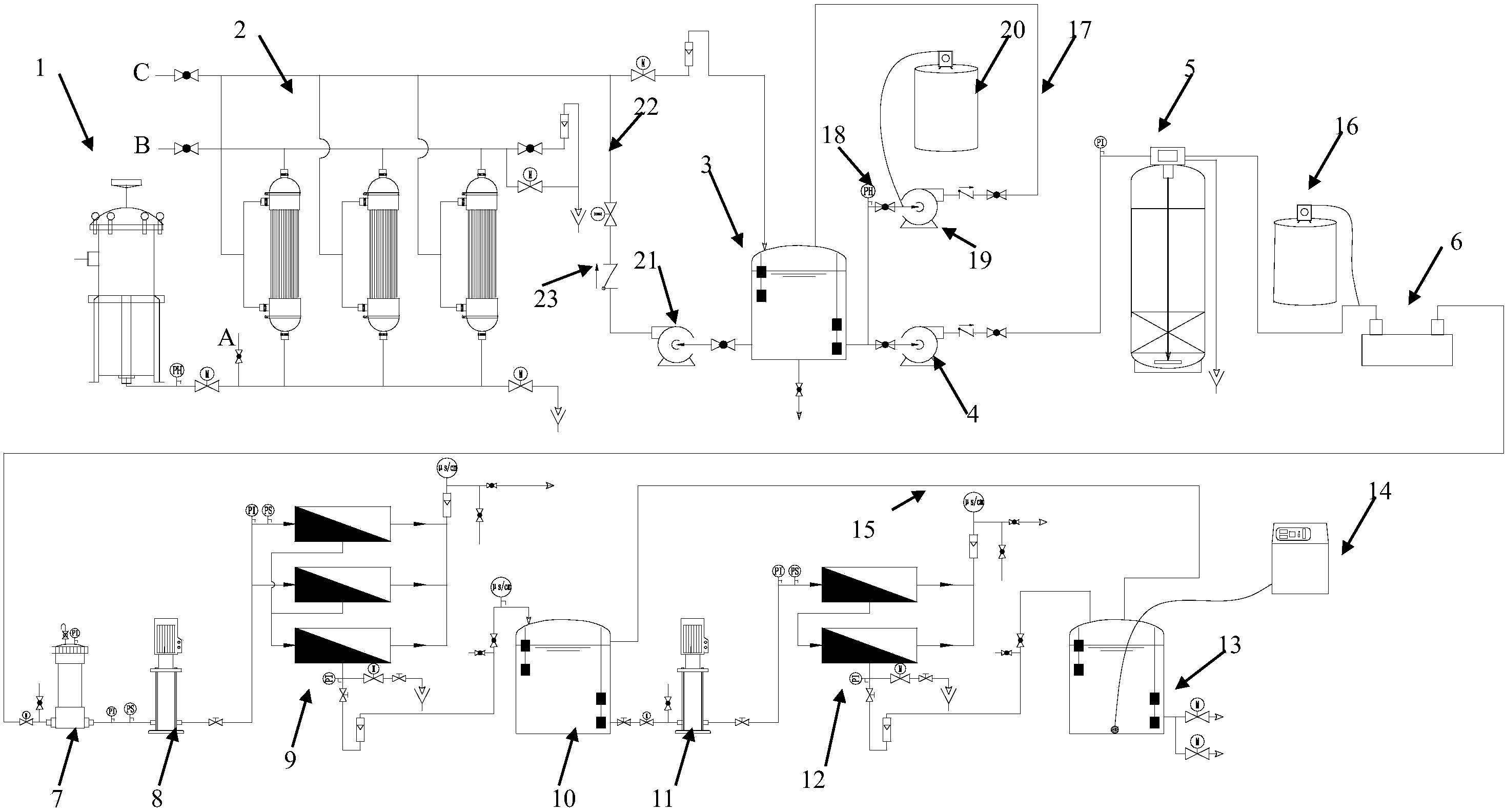

　　本發明公開了一種帶鋼廢水的零排放式再處理系統，包括依次連接的袋式過濾器、超濾裝置、超濾產水箱、增壓泵、活性炭過濾器、紫外線殺菌器、精密過濾器、第一高壓泵和RO裝置，所述的RO裝置的產水口接回用水口，所述的RO裝置的濃水側依次連接的設置有緩沖水箱、第二高壓泵和納濾裝置，所述的納濾裝置的產水回流至超濾產水箱，所述的納濾裝置的濃水側接入濃水收集箱，所述的零排放式再處理系統還包括連通所述的緩沖水箱和濃水收集箱的溢流管道以及向所述的濃水收集箱內提供臭氧的臭氧發生器。本發明的再處理系統采用了雙級處理裝置，前級為RO膜，后級采用納濾膜;避免了前級RO濃水高鹽分導致運行壓力高的問題。

　　權利要求書

　　1.一種帶鋼廢水的零排放式再處理系統，其特征在于，包括依次連接的袋 式過濾器、超濾裝置、超濾產水箱、增壓泵、活性炭過濾器、紫外線殺菌器、 精密過濾器、第一高壓泵和RO裝置，所述的RO裝置的產水口接回用水口，所 述的RO裝置的濃水側依次連接的設置有緩沖水箱、第二高壓泵和納濾裝置，所 述的納濾裝置的產水回流至超濾產水箱，所述的納濾裝置的濃水側接入濃水收 集箱，所述的零排放式再處理系統還包括連通所述的緩沖水箱和濃水收集箱的 溢流管道以及向所述的濃水收集箱內提供臭氧的臭氧發生器，所述的濃水收集 箱內的濃水經臭氧處理后進入焚燒爐或者袋式過濾器前級。

　　2.如權利要求1所述的再處理系統，其特征在于，還包括阻垢劑添加機構， 其包括容納有阻垢劑的罐體、計量泵以及連通所述的計量泵出口至紫外線殺菌 器進水側的添加管路。

　　3.如權利要求1所述的再處理系統，其特征在于，還包括反洗機構，所述 的反洗機構包括進水側與超濾產水箱連通的反洗水泵，將所述的反洗水泵的出 水口旁接至超濾裝置的產水口的反洗管路，以及設置在所述的反洗管路上的單 向閥和反洗控制閥。

　　4.如權利要求1所述的再處理系統，其特征在于，還包括pH調節機構， 所述的pH調節機構包括進水和回水均與所述的超濾產水箱連通的調節管路，依 次設置在所述的調節管路上的pH計，循環泵以及加酸裝置，所述的加酸裝置包 括容納有酸液的罐體、計量泵以及連通所述的計量泵出口至調節管路的加酸管 路，所述的計量泵和增壓泵分別與所述的pH計可控連接以實現其啟動或停止。

　　5.如權利要求1所述的再處理系統，其特征在于，還包括在線藥洗裝置， 所述的在線藥洗裝置包括藥洗罐，用以將藥洗罐內藥液經藥洗管路泵入超濾裝 置進水口側的藥洗泵，以及分別連通超濾裝置的產水口和濃水口至藥洗罐的回 水管路。

　　6.一種使用權利要求4所述的帶鋼廢水的零排放式再處理系統的再處理方 法，其特征在于，包括以下步驟，

　　1)將待處理的污水收集后依次經袋式過濾器、超濾裝置、活性炭過濾器、 紫外線殺菌器和RO裝置過濾處理，RO裝置的產水口連接至回用管路，RO裝置 的濃水口接入緩沖水箱，

　　2)若RO裝置的濃水的電導率未超過閾值，則第二高壓泵及納濾裝置不啟 動，RO裝置的濃水進入緩沖水箱后緩存，然后經溢流管道溢流至濃水收集箱， 經臭氧處理后進入袋式過濾器前級，若RO裝置的濃水的電導率達到或超過閾值， 則第二高壓泵及納濾裝置啟動，緩沖水箱內的濃水經納濾裝置處理后進入濃水 收集箱，然后經臭氧處理后進入焚燒爐。

　　7.如權利要求6所述的再處理方法，其特征在于，所述的閾值為8000us/cm -12000us/cm。

　　8.如權利要求6所述的再處理方法，其特征在于，還包括pH調節步驟， 當超濾產水箱的水在非低位時，循環泵啟動，pH計檢測超濾產水箱內的酸堿度 能否符合RO裝置的進水要求，若不合格則停止增壓泵，當合格時后開啟增壓泵 以進行后級處理。

　　說明書

　　帶鋼廢水的零排放式再處理系統及再處理方法

　　技術領域

　　本發明涉及污水處理技術領域，特別是涉及一種帶鋼廢水的零排放式再處 理系統及再處理方法。

　　背景技術

　　近年來國內鋼鐵產量不斷擴大，對國民經濟的快速發展起到了較好的支撐 作用，同時鋼鐵工業企業又是一個耗水的大戶，生產需要大量的生產用水，尤 其是在我國北方缺水地區嚴重制約了鋼鐵工業企業的發展。這就要求我們?cè)诓?斷提高產量的同時又要降低水耗，解決好廢水處理回用的問題。

　　目前國內帶鋼廢水處理技術主要為“加藥-沉淀-過濾”達標排放，部分解 決了帶鋼廢水的污染問題，但也浪費了寶貴的水資源，隨著環境污染情況更加 嚴重，對污水的排放標準做了進一步提高，部分地區已經將排放標準由滿足地 標三級的水提升至地表五類水標準;相對于地表五類水標準，現有的帶鋼廢水 前期處理后的處理水表現為高COD值和高氨氮物質含量，如何對帶鋼廢水的處 理水進行再處理成為急需解決的問題。

　　發明內容

　　本發明的目的是針對現有技術中存在的技術缺陷，而提供一種帶鋼廢水的 零排放式再處理系統及再處理方法。

　　為實現本發明的目的所采用的技術方案是：

　　一種帶鋼廢水的零排放式再處理系統，包括依次連接的袋式過濾器、超濾 裝置、超濾產水箱、增壓泵、活性炭過濾器、紫外線殺菌器、精密過濾器、第 一高壓泵和RO裝置，所述的RO裝置的產水口接回用水口，所述的RO裝置的濃 水側依次連接的設置有緩沖水箱、第二高壓泵和納濾裝置，所述的納濾裝置的 產水回流至超濾產水箱，所述的納濾裝置的濃水側接入濃水收集箱，所述的零 排放式再處理系統還包括連通所述的緩沖水箱和濃水收集箱的溢流管道以及向 所述的濃水收集箱內提供臭氧的臭氧發生器，所述的濃水收集箱內的濃水經臭 氧處理后進入焚燒爐或者袋式過濾器前級。

　　還包括阻垢劑添加機構，其包括容納有阻垢劑的罐體、計量泵以及連通所 述的計量泵出口至紫外線殺菌器進水側的添加管路。

　　還包括反洗機構，所述的反洗機構包括進水側與超濾產水箱連通的反洗水 泵，將所述的反洗水泵的出水口旁接至超濾裝置的產水口的反洗管路，以及設 置在所述的反洗管路上的單向閥和反洗控制閥。

　　還包括pH調節機構，所述的pH調節機構包括進水和回水均與所述的超濾 產水箱連通的調節管路，依次設置在所述的調節管路上的pH計，循環泵以及加 酸裝置，所述的加酸裝置包括容納有酸液的罐體、計量泵以及連通所述的計量 泵出口至調節管路的加酸管路，所述的計量泵和增壓泵分別與所述的pH計可控 連接以實現其啟動或停止。

　　還包括在線藥洗裝置，所述的在線藥洗裝置包括藥洗罐，用以將藥洗罐內 藥液經藥洗管路泵入超濾裝置進水口側的藥洗泵，以及分別連通超濾裝置的產 水口和濃水口至藥洗罐的回水管路。

　　一種使用帶鋼廢水的零排放式再處理系統的再處理方法，其特征在于，包 括以下步驟，

　　1)將待處理的污水收集后依次經袋式過濾器、超濾裝置、活性炭過濾器、 紫外線殺菌器和RO裝置過濾處理，RO裝置的產水口連接至回用管路，RO裝置 的濃水口接入緩沖水箱，

　　2)若RO裝置的濃水的電導率未超過閾值，則第二高壓泵及納濾裝置不啟 動，RO裝置的濃水進入緩沖水箱后緩存，然后經溢流管道溢流至濃水收集箱， 經臭氧處理后進入袋式過濾器前級，若RO裝置的濃水的電導率達到或超過閾值， 則第二高壓泵及納濾裝置啟動，緩沖水箱內的濃水經納濾裝置處理后進入濃水 收集箱，然后經臭氧處理后進入焚燒爐。

　　所述的閾值為8000us/cm-12000us/cm。

　　還包括pH調節步驟，當超濾產水箱的水在非低位時，循環泵啟動，pH計檢 測超濾產水箱內的酸堿度能否符合RO裝置的進水要求，若不合格則停止增壓泵， 當合格時后開啟增壓泵以進行后級處理。

　　與現有技術相比，本發明的有益效果是：

　　本發明的再處理系統采用了雙級處理裝置，前級為RO膜，后級采用納濾膜; 避免了前級RO濃水高鹽分導致運行壓力高的問題;而且在RO膜前設置超濾裝 置，進一步緩解RO膜的工作壓力，同時在超濾裝置前設袋式過濾器，能有效以 去除水中的顆粒物及雜質，保護超濾膜，延長其使用壽命，而且將超濾裝置的 濃水回流至污水池，利用袋式過濾器進行再次過濾處理，則能實現零排放處理。 同時，針對RO裝置的濃水進行選擇性處理，在經過臭氧處理后直接焚燒或回到 袋式過濾器前級，臭氧能降低水中的COD，減少廢水的處理負擔。
