申請日2015.07.31

　　公開(公告)日2015.11.11

　　IPC分類號C02F9/04

　　摘要

　　本發明涉及一種壁紙生產車間廢水回收再利用系統，包括車間、車間輸水管道、廢水收集池、初濾裝置、初沉池、調節池、反應池、檢驗池、中間池和三通閥，車間內的廢水排入廢水收集池，廢水收集池通過管道連接初濾裝置的入口，初濾裝置的出口通過管道連接初沉池的入口，初沉池的出口通過管道與調節池的入口連接，調節池的出口通過第一水泵與反應池的入口連接，反應池的出口通過管道與檢驗池的入口連接，檢驗池的出口連接三通閥的入口，三通閥的兩個出口其中一個通過管道與中間池的入口連接，另一個出口通過管道與初沉池和調節池之間的管道連接，中間池的出口通過第二水泵與車間輸水管道連接，車間輸水管道連接車間。有益效果是占地面積較小等。

　　權利要求書

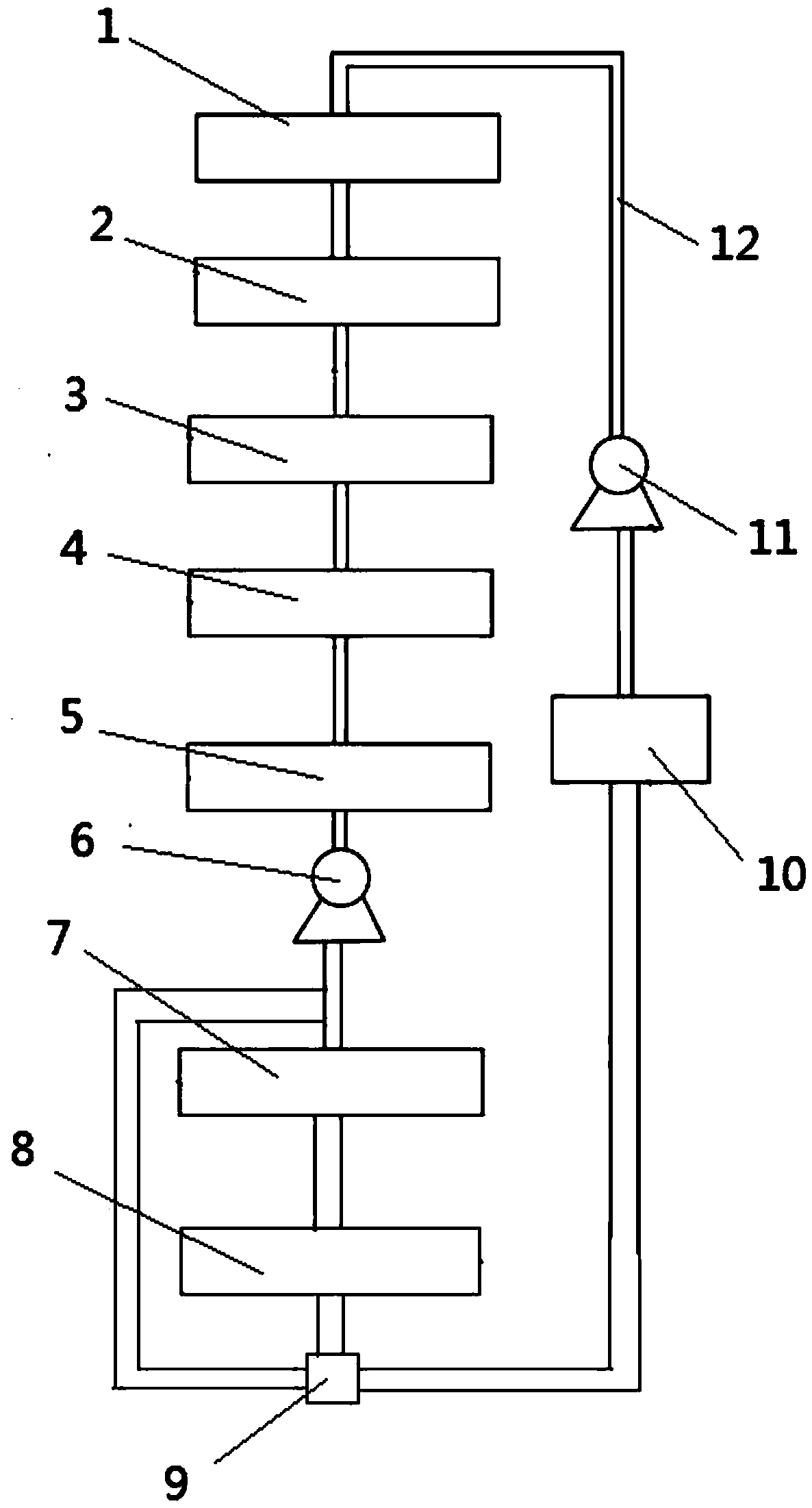

　　1.一種壁紙生產車間廢水回收再利用系統，其特征在于：包括車間(1)、 車間輸水管道(12)、廢水收集池(2)、初濾裝置(3)、初沉池(4)、 調節池(5)、反應池(7)、檢驗池(8)、中間池(10)和三通閥(9)， 所述車間(1)內的廢水排入所述廢水收集池(2)，所述廢水收集池(2) 通過管道連接所述初濾裝置(3)的入口，所述初濾裝置(3)的出口通過管 道連接所述初沉池(4)的入口，所述初沉池(4)的出口通過管道與所述調 節池(5)的入口連接，所述調節池(5)的出口通過第一水泵(6)與反應 池(7)的入口連接，所述反應池(7)的出口通過管道與所述檢驗池(8) 的入口連接，所述檢驗池(8)的出口連接所述三通閥(9)的入口，所述三 通閥(9)的兩個出口其中一個通過管道與所述中間池(10)的入口連接， 另一個出口通過管道與所述初沉池(4)和調節池(5)之間的管道連接，所 述中間池(10)的出口通過第二水泵(11)與所述車間輸水管道(12)連接， 所述車間輸水管道(12)連接所述車間(1)。

　　2.根據權利要求1所述的一種壁紙生產車間廢水回收再利用系統，其 特征在于：所述初濾裝置(3)為斜狀格柵。

　　3.根據權利要求2所述的一種壁紙生產車間廢水回收再利用系統，其 特征在于：所述斜狀格柵位于所述廢水收集池(2)的下方、所述初沉池(4) 的上方。

　　4.根據權利要求1或2所述的一種壁紙生產車間廢水回收再利用系統， 其特征在于：所述調節池(5)位于所述初沉池(4)的下方。

　　5.根據權利要求1或2所述的一種壁紙生產車間廢水回收再利用系統， 其特征在于：所述反應池(7)內添加有絮凝劑。

　　說明書

　　一種壁紙生產車間廢水回收再利用系統

　　技術領域

　　本發明屬于壁紙生產領域，具體是一種壁紙生產車間廢水回收再利用系統。

　　背景技術

　　廢水處理一直是每個企業每個工廠的重點項目，因為廢水如果排放前不處理，將嚴重污染環境。一般來說，當環境和資源遭到破壞，生態平衡失調后，沒有十幾年、幾十年，甚至上百年的時間，是難以恢復的，而且有時是無法恢復的。在壁紙生產過程中會產生廢水，如果直接將這些廢水排放掉不僅會給環境造成污染，而且會造成資源的浪費，不環保，不節能。傳統的廢水處理系統并不能有效解決有機物的積累問題，污染物去除率低，占地面積較大，需要投入的成本較高。

　　發明內容

　　本發明所要解決的技術問題是提供一種占地面積較小、有機污染物去除率較高、所需投入成本較低的壁紙生產車間廢水回收再利用系統。

　　本發明解決上述技術問題的技術方案如下：一種壁紙生產車間廢水回收再利用系統，包括車間、車間輸水管道、廢水收集池、初濾裝置、初沉池、調節池、反應池、檢驗池、中間池和三通閥，所述車間內的廢水排入所述廢水收集池，所述廢水收集池通過管道連接所述初濾裝置的入口，所述初濾裝置的出口通過管道連接所述初沉池的入口，所述初沉池的出口通過管道與所述調節池的入口連接，所述調節池的出口通過第一水泵與反應池的入口連接，所述反應池的出口通過管道與所述檢驗池的入口連接，所述檢驗池的出口連接所述三通閥的入口，所述三通閥的兩個出口其中一個通過管道與所述中間池的入口連接，另一個出口通過管道與所述初沉池和調節池之間的管道連接，所述中間池的出口通過第二水泵與所述車間輸水管道連接，所述車間輸水管道連接所述車間。

　　進一步，所述初濾裝置為斜狀格柵。

　　進一步，所述斜狀格柵位于所述廢水收集池的下方、所述初沉池的上方。

　　進一步，所述調節池位于所述初沉池的下方。

　　進一步，所述反應池內添加有絮凝劑。

　　本發明的有益效果是：污染物去除率高，運行穩定，不會發生污泥膨脹，運行管理較方便，占地面積少，投資費用低，水力停留時間短，動力小、運行費用低。
