申請日2015.07.31

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種環保高效地埋式一體化污水處理設備，包括埋于地面中的機體，機體內分隔設置有格柵渠、調節池和水解酸化池，所述格柵渠、調節池和水解酸化池水平順序排列，格柵渠內設置有通向底層的導流進水管，調節池內設置有連通格柵渠上層和調節池底層的水管，水解酸化池內設置有出水口和連通調節池的水管，且水解酸化池底部呈倒梯形。本設備為埋地安裝結構，有效節省空間占用，且一體整合多個過濾池，有效完成污水處理，能夠?qū)崿F(xiàn)高效環保排污處理。

　　權利要求書

　　1.一種環保高效地埋式一體化污水處理設備，其特征在于：包括埋于地面中的機體，機體內分隔設置有格柵渠、調節池和水解酸化池，所述格柵渠、調節池和水解酸化池水平順序排列，格柵渠內設置有通向底層的導流進水管，調節池內設置有連通格柵渠上層和調節池底層的水管，水解酸化池內設置有出水口和連通調節池的水管，且水解酸化池底部呈倒梯形。

　　2.根據權利要求1所述的一種環保高效地埋式一體化污水處理設備，其特征在于：所述格柵渠、調節池和水解酸化池上分別匹配設置有排污裝置，所述排污裝置設置有排污泵和排放污泥的排污管。

　　3.根據權利要求1所述的一種環保高效地埋式一體化污水處理設備，其特征在于：所述格柵渠上設置有填料架，且格柵渠內設置有許多活性炭毛刷。

　　4.根據權利要求1所述的一種環保高效地埋式一體化污水處理設備，其特征在于：所述調節池底部設置有增氧噴頭，所述增氧噴頭連接有豎直的進氣管。

　　5.根據權利要求4所述的一種環保高效地埋式一體化污水處理設備，其特征在于：所述調節池還設置有許多活性炭毛刷。

　　說明書

　　一種環保高效地埋式一體化污水處理設備

　　技術領域

　　本實用新型涉及一種環保高效地埋式一體化污水處理設備。

　　背景技術

　　固化劑在生產過程中需要消耗非常大量的水源，生產過后因此排出大量的工業廢水，這些廢水含有大量的化學物質，直接排放會對環境造成明顯的破壞，甚至產生無法逆轉的污染，包括地下水、江河等，為了確保不會造成環境污染等危害，生產單位均需要將廢水經過處理后均可排放，而普通的廢水處理設備體積較大，占用空間大，還需要通過多臺設備進行，非常不便，也影響了處理效率。

　　實用新型內容

　　為了克服現有技術的不足，本實用新型提供一種環保高效地埋式一體化污水處理設備，可節省空間，且整合度高，效率高。

　　本實用新型解決其技術問題所采用的技術方案是：

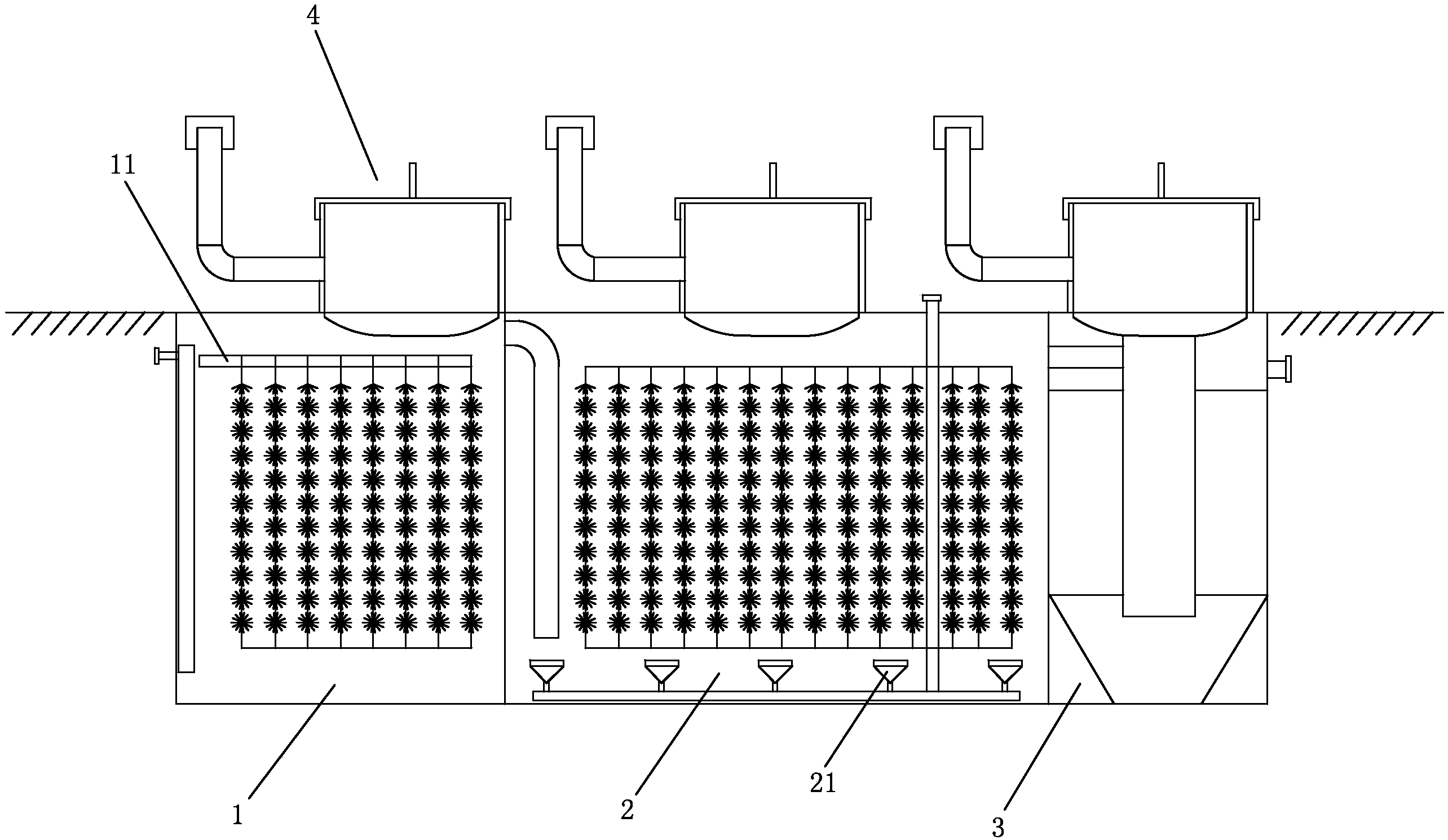

　　一種環保高效地埋式一體化污水處理設備，包括埋于地面中的機體，機體內分隔設置有格柵渠、調節池和水解酸化池，所述格柵渠、調節池和水解酸化池水平順序排列，格柵渠內設置有通向底層的導流進水管，調節池內設置有連通格柵渠上層和調節池底層的水管，水解酸化池內設置有出水口和連通調節池的水管，且水解酸化池底部呈倒梯形。

　　作為上述技術方案的改進，所述格柵渠、調節池和水解酸化池上分別匹配設置有排污裝置，所述排污裝置設置有排污泵和排放污泥的排污管。

　　作為上述技術方案的進一步改進，所述格柵渠上設置有填料架，且格柵渠內設置有許多活性炭毛刷。

　　進一步，所述調節池底部設置有增氧噴頭，所述增氧噴頭連接有豎直的進氣管。

　　進一步，所述調節池還設置有許多活性炭毛刷。

　　本實用新型的有益效果是：本設備為埋地安裝結構，有效節省空間占用，且一體整合多個過濾池，有效完成污水處理，能夠?qū)崿F(xiàn)高效環保排污處理。
