高干度污泥擠壓脫水設備主軸

發布時間:2018-4-10 10:38:56  中國污水處理工程網

  申請日2015.09.11

  公開(公告)日2015.12.02

  IPC分類號C02F11/12

  摘要

  本發明涉及一種污泥脫水用擠壓脫水設備主軸,特別涉及一種高干度污泥擠壓脫水設備主軸,屬于污泥脫水設備領域,包括軸本體,軸本體為中空結構,軸本體上沿軸向設有螺旋葉片,螺旋葉片的平均厚度沿物料行進方向逐漸增加,螺旋葉片的螺距沿物料行進方向逐漸減小。本發明通過逐漸壓縮的螺旋葉片,將物料中的游離水分?jǐn)D壓出來,實現出料的高干度,高強度的螺旋葉片,大大提高了設備擠壓脫水的能力,提高設備的使用壽命。

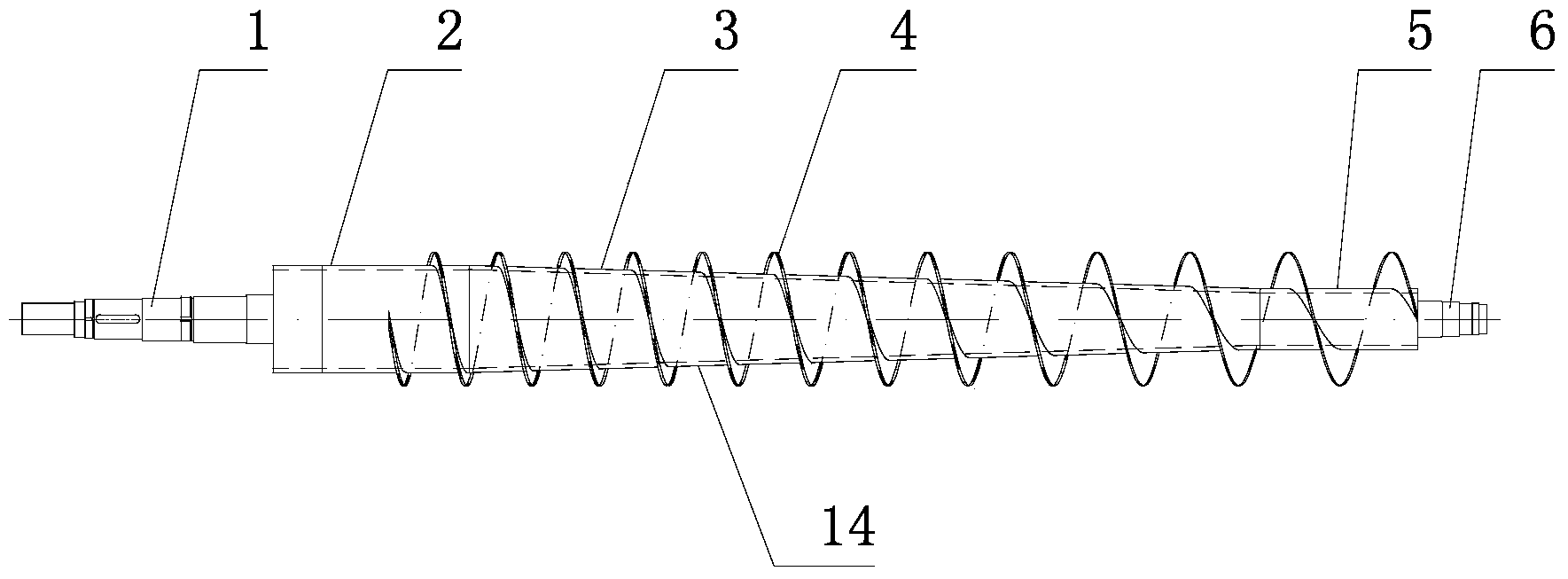

  摘要附圖



  權利要求書

  1.一種高干度污泥擠壓脫水設備主軸,包括軸本體(14),軸本體(14)為中空結構, 軸本體(14)上沿軸向設有螺旋葉片(4),其特征在于:螺旋葉片(4)的平均厚度沿物料行 進方向逐漸增加,螺旋葉片(4)的螺距沿物料行進方向逐漸減小。

  2.根據權利要求1所述的高干度污泥擠壓脫水設備主軸,其特征在于:所述的螺旋葉片 (4)橫截面為梯形,其根部的厚度大于其頂部的厚度。

  3.根據權利要求1所述的高干度污泥擠壓脫水設備主軸,其特征在于:所述的螺旋葉片 (4)具有多節螺旋,每節螺旋的體積沿物料行進方向逐節減小,螺旋葉片(4)的頂部位于 同一高度。

  4.根據權利要求3所述的高干度污泥擠壓脫水設備主軸,其特征在于:所述螺旋葉片(4) 的出料端的3節螺旋迎污泥面,堆焊鎢鎘鈷合金耐磨材料。

  5.根據權利要求1~4任一所述的高干度污泥擠壓脫水設備主軸,其特征在于:所述的螺 旋葉片(4)出料端最后一個螺旋螺距的容積為進料端第一個螺旋螺距容積的30-50%,相鄰 兩節螺距間容積比呈梯度變化。

  6.根據權利要求1所述的高干度污泥擠壓脫水設備主軸,其特征在于:所述的軸本體(14) 由同軸的進料端無錐度段(5)、錐度段(3)及出料端無錐度段(2)依次連接組成,進料端 無錐度段(5)直徑小于出料端無錐度段(2)直徑,錐度段(3)沿物料行進方向軸徑逐漸增 加。

  7.根據權利要求6所述的高干度污泥擠壓脫水設備主軸,其特征在于:所述的錐度段(3) 錐度為2.5-3.5。

  8.根據權利要求1所述的高干度污泥擠壓脫水設備主軸,其特征在于:所述的出料端無 錐度段(2)與錐度段(3)之間連接有第一軸內套管(8),進料端無錐度段(5)與錐度段(3) 之間連接有第二軸內套管(9)。

  9.根據權利要求1所述的高干度污泥擠壓脫水設備主軸,其特征在于:所述的螺旋葉片 (4)外緣裝有耐磨條(13),耐磨條(13)與螺旋葉片(4)外緣之間設有調整墊片(11)。

  10.根據權利要求9所述的高干度污泥擠壓脫水設備主軸,其特征在于:所述的耐磨條 (13)中部設有凹槽,凹槽內設有孔,螺栓(12)穿過該孔與螺旋葉片(4)上的螺紋孔固定 連接。

  說明書

  高干度污泥擠壓脫水設備主軸

  技術領域

  本發明涉及一種污泥脫水用擠壓脫水設備主軸,特別涉及一種高干度污泥擠壓脫水設備 主軸,屬于污泥脫水設備領域。

  背景技術

  目前,市場中的絕大部分污泥脫水設備,均存在設備穩定性差,出泥干度低,設備維護 工作量大的問題。尤其在纖維含量大,可壓縮性好的脫水作業中,經常出現因設備內壓力不 穩定造成的處理效果波動。在污泥脫水過程中,主軸經過長期的運行后,均出現因主軸磨損 變形和過濾層之間的間隙變大,使過濾阻力增大,造成整體脫水效果變差的現象,甚至出現 設備無法運行的局面。

  發明內容

  根據以上現有技術的不足,本發明所要解決的技術問題是:提供一種高干度污泥擠壓脫 水設備主軸,解決污泥擠壓脫水設備出泥干度低,處理量小的問題,提高污泥脫水效率及穩 定性,提高設備的使用壽命,減少設備的運行維護保養量。

  本發明所述的高干度污泥擠壓脫水設備主軸,包括軸本體,軸本體為中空結構,軸本體 上沿軸向設有螺旋葉片,螺旋葉片的平均厚度沿物料行進方向逐漸增加,螺旋葉片的螺距沿 物料行進方向逐漸減小。

  螺旋葉片沿螺旋線的軌跡,向物料運動方向不斷的縮小,利用葉片對物料的推力,物料 在向出料端運動過程中的體積逐漸變小,使其產生體積上的壓縮,從而將物料中的游離水分 擠壓出來,實現出料的高干度,螺旋葉片的厚度隨著擠壓力的增強越來越大,高強度的螺旋 葉片,大大提高了設備擠壓脫水的能力,提高設備的使用壽命。

  所述的螺旋葉片橫截面為梯形,其根部的厚度大于其頂部的厚度,采用了梯形的螺旋葉 片使葉片可承受的壓榨力大大提高,從而大幅度的提高了設備的脫水效率。

  所述的螺旋葉片具有多節螺旋,每節螺旋的體積沿物料行進方向逐節減小,螺旋葉片的 頂部位于同一高度。

  所述螺旋葉片的出料端的3節螺旋迎污泥面,堆焊鎢鎘鈷合金耐磨材料,使螺旋葉片及 軸本體耐磨性更強,使用壽命更久。

  所述的螺旋葉片出料端最后一個螺旋螺距的容積為進料端第一個螺旋螺距容積的 30-50%,相鄰兩節螺距間容積比呈梯度變化。

  所述的軸本體由同軸的進料端無錐度段、錐度段及出料端無錐度段依次連接組成,進料 端無錐度段直徑小于出料端無錐度段直徑,錐度段沿物料行進方向軸徑逐漸增加。

  所述的錐度段錐度為2.5-3.5。

  所述的出料端無錐度段與錐度段之間連接有第一軸內套管,進料端無錐度段與錐度段之 間連接有第二軸內套管。

  所述的螺旋葉片外緣裝有耐磨條,耐磨條與螺旋葉片外緣之間設有調整墊片。通過放置 調整墊片,長期使用磨損后,可以增加調整墊片,根據磨損情況決定使用的調整墊片厚度, 解決因磨損間隙過大,導致設備脫水能力下降問題。

  所述的耐磨條中部設有凹槽,凹槽內設有孔,螺栓穿過該孔與螺旋葉片上的螺紋孔固定 連接。

  工作時,物料由進料端進入,出料端無錐度段、錐度段及進料端無錐度段同軸轉動,物 料沿螺旋葉片行進方向向前運動,同時,物料與螺旋葉片有相對滑動,錐度段面對物料施加 一個向外的徑向力,使物料同時受到螺旋葉片的軸向力和錐度段的徑向力,通過物料運動方 向的反力,將物料中的水分?jǐn)D壓出來,從而實現高干度。

  與現有技術相比,本發明具有的有益效果是:

  1、本高干度污泥擠壓脫水設備主軸通過逐漸壓縮的螺旋葉片,將物料中的游離水分?jǐn)D壓 出來,實現出料的高干度,高強度的螺旋葉片,大大提高了設備擠壓脫水的能力,提高設備 的使用壽命。

  2、增加耐磨條及在螺旋葉片與耐磨天之間設置調整墊片,其厚度可根據間隙調整需要選 擇,從而確保了整個脫水過程的過濾阻力穩定,大大簡化后期設備的維護及保養。

  3、采用了梯形的螺旋葉片使葉片可承受的壓榨力大大提高,從而大幅度的提高了設備的 脫水效率。
