申請日2015.09.11
公開(公告)日2015.12.09
IPC分類號G01N30/88
摘要
本發明公開了一種工業廢水中揮發/半揮發難降解有機污染物的鑒別方法，其步驟包括：廢水水樣過濾、過固相萃取柱;過柱后得水樣A和富集在固相萃取柱上的有機物B，經過液液萃取或梯度洗脫，將得到的樣液進行搖床降解性實驗，篩選難降解樣品;將難降解樣品混合后進行定性識別，對識別出的化合物的難降解性進行拓?fù)潋?yàn)證。本發明利用分級分離技術將不同極性的化合物分開，篩選難降解組分來降低樣品的復雜性，通過氣質聯用系統來定性識別潛在難降解的有機污染物質，彌補了傳統非目標性化學分析無法得到混合體系中難降解有機污染物的不足，其篩選分辨率高、準確度高、信息量大，使得難降解物質鑒別更加便捷可靠。
摘要附圖
權利要求書
1.一種工業廢水中揮發/半揮發難降解有機污染物的鑒別方法，其特征在于，包括以下步 驟：
(a)將污水水樣過玻璃纖維濾膜過濾;
(b)將過濾后的水樣過固相萃取柱，得到過柱后的水樣A和富集在柱上的有機物B;
(c)將所述過柱后的水樣A用有機溶劑萃取，將萃取后的樣品旋轉蒸發，氮吹濃縮至干， 加入甲醇定容至3-5mL，得樣品醇溶液A;
(d)將所述富集在柱上的有機物B用不同濃度的甲醇水溶液進行梯度洗脫，分別收集每 個洗脫梯度的洗脫液，萃取，旋轉蒸發，氮吹濃縮至干，分別加入甲醇定容至3-5mL，得多 份樣品醇溶液B;
(e)將所述樣品醇溶液A和每份樣品醇溶液B分別取1-2mL用10倍體積的稀釋水稀釋， 在50-70℃水浴條件下氮吹50-70min，再分別用所述稀釋水稀釋，調節溶液的pH值至中性， 加入接種污泥，封口，40℃恒溫振蕩，搖床降解，降解7天后分別檢測各降解液中上清液的 COD值;
(f)以所述7天后測得的上清液的COD值占初始COD值的百分比大于等于45%為標準 進行篩選，將符合所述標準的樣品醇溶液鑒定為難降解樣品;
(g)取每份所述難降解樣品1-2mL，混合，氮吹、濃縮，用氣相色譜-質譜儀聯用系統進 行定性分析，得離子流色譜圖;所述氣相色譜升溫程序?yàn)椋撼跏?0℃，以10℃/min升至110℃， 以70℃/min升至140℃，保持3min，最后以12℃/min升至280℃，保持1min，終止;
(h)將步驟分析的離子流色譜圖與質譜譜圖數據軟件NIST中的譜圖比較，確定檢 測到的化合物種類;
(i)將檢測到的每個化合物通過有機物生物降解性的拓?fù)浞治鯭SAR模型計算得到其降 解性代表值二氧化碳生成量PCD，當計算得到PCD值≤0mmol/L的化合物即為揮發/半揮發難 降解有機污染物;所述PCD的計算公式為：
式中，分別為三階、三階價、四階價連接性指數。
2.根據權利要求1所述的工業廢水中揮發/半揮發難降解有機污染物的鑒別方法，其特征 在于，所述的步驟中所用的固相萃取柱為WatersSep-PakC18固相柱。
3.根據權利要求2所述的工業廢水中揮發/半揮發難降解有機污染物的鑒別方法，其特征 在于，所述的步驟中所用的固相萃取柱在使用之前進行活化，所述活化步驟為用10mL 的純甲醇以1mL/min的速度通過所述固相萃取柱，待其完全流出后再加入10mL的高純水， 待完全流出即可。
4.根據權利要求1所述的工業廢水中揮發/半揮發難降解有機污染物的鑒別方法，其特征 在于，步驟所述的稀釋水為以1L蒸餾水為溶劑，以2.5-3.5mLpH值為7±0.5的磷酸鹽 緩沖溶液、22-23g硫酸鎂、0.2-0.3g氯化鐵和27-28g氯化鈣為溶質配制的溶液。
5.根據權利要求1所述的工業廢水中揮發/半揮發難降解有機污染物的鑒別方法，其特征 在于，步驟中所述用不同濃度的甲醇水溶液進行梯度洗脫的工藝為：分別用體積百分比 濃度為25%、50%、75%、80%、85%、90%、95%和100%的甲醇水溶液依次洗脫固相萃取柱 上富集的有機物B，在4℃的恒溫條件下洗脫，流速為1滴/秒。
6.根據權利要求1、2、3、4或5所述的工業廢水中揮發/半揮發難降解有機污染物的鑒 別方法，其特征在于，步驟所述加入的接種污泥在總?cè)芤褐械臐舛葹?.05-0.1g/L。
說明書
一種工業廢水中揮發/半揮發難降解有機污染物的鑒別方法
技術領域
本發明涉及廢水處理技術領域，具體地說是一種工業廢水中揮發/半揮發難降解有機污染 物的鑒別方法。
背景技術
我國作為一個工業大國，工業企業快速發展的同時產生了大量的工業廢水。據不完全統計， 我國每年平均排放工業廢水221.6億t，居世界前列。工業企業產生的廢水不穩定，水質和水 量經常隨產品和生產工藝變化。一般來講，工業廢水具有成分復雜、毒性大、難降解、色度高、 COD大等特點。即使廢水經過污水廠處理后，許多難降解有機污染物和微生物代謝物等隨著 出水流入地表水中，不僅污染了水體環境，而且嚴重破壞了生態平衡。因此，工業廢水中有機 物難降解問題越來越受到人們的關注，能夠快速、準確地找到工業廢水中關鍵難降解物質，對 后期污水治理具有重大意義。
目前，已有的有機物篩查技術多集中在毒性領域。20世紀90年代，為了評估排放的工業 廢水是否對受納水體具有生態風險，美國EPA提出了將毒性評估和化學分析手段結合起來的 毒性鑒別評估(ToxicityIdentificationEvaluation，TIE)方法;歐盟采用的效應導向分析(Effect DirectedAnalysis，EDA)方法，建立了工業廢水中揮發/半揮發毒性污染物的鑒別評價體系。 但是，這兩種方法都是篩查評價毒性污染物，而到目前為止，對于工業廢水中揮發/半揮發難 降解有機污染物，國內外還沒有一個較為快速、準確、完整的鑒別方法。當然，行業內也有用 GC-MS來對污水中難降解物進行檢測的，但由于工業廢水成分相對較為復雜，水體中所含的 揮發及半揮發難降解有機污染物的特殊性較強，若檢測時對污水樣液采用普通前處理，對 GC-MS升溫等仍按照傳統參數進行設置，則其檢測結果會出現準確性較低，定性分析能力差， 可靠性不足的問題，而且檢測后的結果難以確定哪些化合物是難降解的物質，還需要進一步做 拓?fù)浞治觯ぷ髁看�，判定誤差大，根本無法對廢水中揮發及半揮發難降解組分進行準確定性 識別，使最終檢測的結果無法滿足工業廢水治理所需信息準確性的需求。
發明內容
本發明的目的就是提供一種工業廢水中揮發/半揮發難降解有機污染物的鑒別方法，以針 對工業廢水中難降解物質提供一種科學的鑒別方法，解決現有技術中對工業廢水中揮發/半揮 發難降解物質的檢測的準確性較差、判定誤差較大等問題。
本發明的目的是通過以下技術方案實現的：一種工業廢水中揮發/半揮發難降解有機污染 物的鑒別方法，包括以下步驟：
(a)將污水水樣過玻璃纖維濾膜過濾;
(b)將過濾后的水樣過固相萃取柱，得到過柱后的水樣A和富集在柱上的有機物B;
(c)將所述過柱后的水樣A用有機溶劑萃取，將萃取后的樣品旋轉蒸發，氮吹濃縮至干， 加入甲醇定容至3-5mL，得樣品醇溶液A;
(d)將所述富集在柱上的有機物B用不同濃度的甲醇水溶液進行梯度洗脫，分別收集每 個洗脫梯度的洗脫液，萃取，旋轉蒸發，氮吹濃縮至干，分別加入甲醇定容至3-5mL，得多 份樣品醇溶液B;
(e)將所述樣品醇溶液A和每份樣品醇溶液B分別取1-2mL用10倍體積的稀釋水稀釋， 在50-70℃水浴條件下氮吹50-70min，再分別用所述稀釋水稀釋至溶液中COD值為300-450 mg/L，調節溶液的pH值至中性，加入接種污泥，封口，40℃恒溫振蕩，搖床降解，7天后分 別檢測各降解液中上清液的COD值;
(f)以所述7天后測得的上清液的COD值占初始COD值的百分比大于等于45%為標準， 對各樣品進行篩選，將符合所述標準的樣品醇溶液鑒定為難降解樣品;
(g)取每份所述難降解樣品1-2mL，混合，氮吹、濃縮，用氣相色譜-質譜儀聯用系統進 行定性分析;所述氣相色譜升溫程序?yàn)椋撼跏?0℃，以10℃/min升至110℃，以70℃/min 升至140℃，保持3min，最后以12℃/min升至280℃，保持1min，終止;
(h)將步驟分析的離子流色譜圖與質譜譜圖數據軟件NIST中的譜圖比較，確定檢 測到的化合物種類;
(i)將檢測到的每個化合物通過有機物生物降解性的拓?fù)浞治鯭SAR模型計算得到其降 解性代表值二氧化碳生成量PCD，當計算得到PCD值≤0mmol/L的化合物即為難降解物質; 所述PCD的計算公式為：
式中，3XP、分別為三階、三階價、四階價連接性指數。
本發明步驟所述的玻璃纖維濾膜的孔徑為0.45μm。
本發明所述的步驟中所用的固相萃取柱為WatersSep-PakC18固相柱;填料用量為 1000mg。
本發明所述的步驟中所用的固相萃取柱在使用之前進行活化，所述活化步驟為用10 mL的純甲醇以1mL/min的速度通過所述固相萃取柱，待其完全流出后再加入10mL的高純 水，待完全流出即可。
本發明步驟所述的有機溶劑為二氯甲烷。
本發明步驟所述的稀釋水的配制方法是：在1L蒸餾水中加入2.5-3.5mL、pH值為 7±0.5的磷酸鹽緩沖溶液、22-23g硫酸鎂、0.2-0.3g氯化鐵和27-28g氯化鈣，溶解混勻即可。
本發明步驟中所述用不同濃度的甲醇水溶液進行梯度洗脫的工藝為：分別用體積百 分比濃度為25%、50%、75%、80%、85%、90%、95%和100%的甲醇水溶液依次洗脫固相萃 取柱上富集的有機物B，在4℃的恒溫條件下，流速為1滴/sec。
本發明步驟所述水浴溫度優選65℃，氮吹時間優選60min，在優選條件下氮吹操作 能夠有效提高后期檢測的準確性。
本發明步驟所述加入的接種污泥在總?cè)芤褐械臐舛葹?.05-0.1g/L。

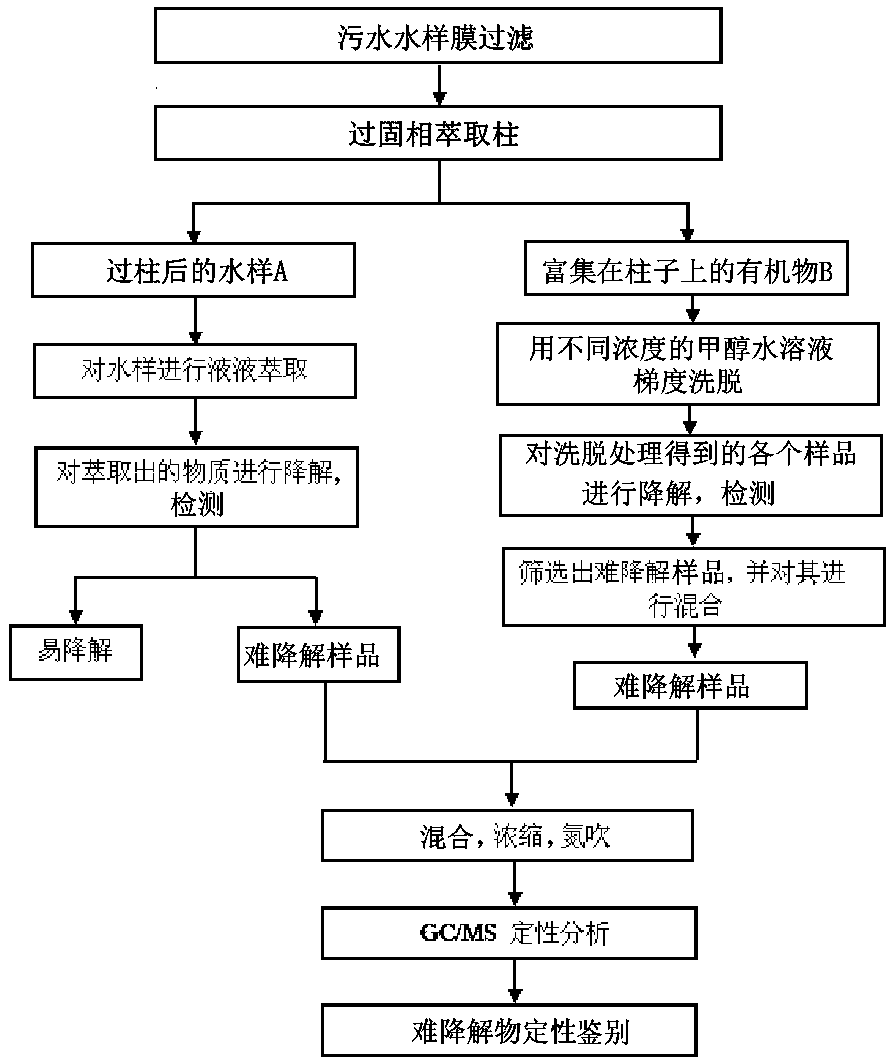

本發明的鑒別方法的技術路線見圖1。
本發明利用分級分離梯度洗脫技術將樣品中不同極性的化合物分開，基于搖床降解性實驗 篩選難降解組分來降低樣品的復雜性，通過氣相色譜—質譜儀聯用系統來定性識別工業廢水中 揮發/半揮發關鍵的潛在難降解的有機污染物質，并進一步通過定量構效關系(QSAR)模型軟 件估算化合物的PCD值來追蹤工業廢水中的關鍵難降解物質，彌補了傳統非目標性化學分析 無法得到混合體系中難降解有機污染物的不足，同時通過分級分離與特征物篩選使其得到的結 果分辨率高，信息量大，準確度高，使得非目標性難降解物質鑒別更加便捷可靠。
本發明通過不斷地摸索，研究了適于定性檢測成分復雜的工業廢水中揮發/半揮發難降解 物質的氣相色譜—質譜儀(GC/MS)的最佳的前處理工藝和升溫等檢測參數，通過降解時吹 氮處理以及檢測時特定升溫工藝的設定，大大提高了對難降解物質檢測識別的分辨率、準確度 和信息量，在此基礎上對其進行拓?fù)涠ㄐ�，不僅大大減輕了工作量，而且使最終的鑒定結果更 加全面和準確。因此，利用本發明提供的方法來鑒別追蹤工業廢水中關鍵難降解污染物，能夠 為工業廢水排放標準的制定提供科學的依據，為后期水體環境的治理和改善提供更為全面、準 確的信息支持。
