申請日2015.09.11

　　公開(公告)日2015.12.30

　　IPC分類號F03B17/02

　　摘要

　　城市污水與河水浮能發電裝置，包括水池和自動閥門、浮缸池和排水閥、液壓馬達、發電機，浮缸池內設有活動的浮缸，浮缸池頂部設一橫梁支架，橫梁支架上安裝油箱、液壓馬達、發電機和儲能缸;橫梁支架底部固定一中空缸塞，缸塞套入浮缸內組成密封空間，缸塞左半部與上面的油箱連通，缸塞底部設有出油閥和進油閥;浮缸內盛放液壓油與油箱連通，缸塞內有一高壓油管底部連通浮缸，高壓油管上部有三通連通液壓馬達和儲能缸，液壓馬達連接發電機。本實用新型利用自然資源可持續發電，節能環保，無污染，發電功率大，0.4M3/秒河水落差2-3米時，每小時可發電10萬KW以上;結構簡單、操作維修方便。

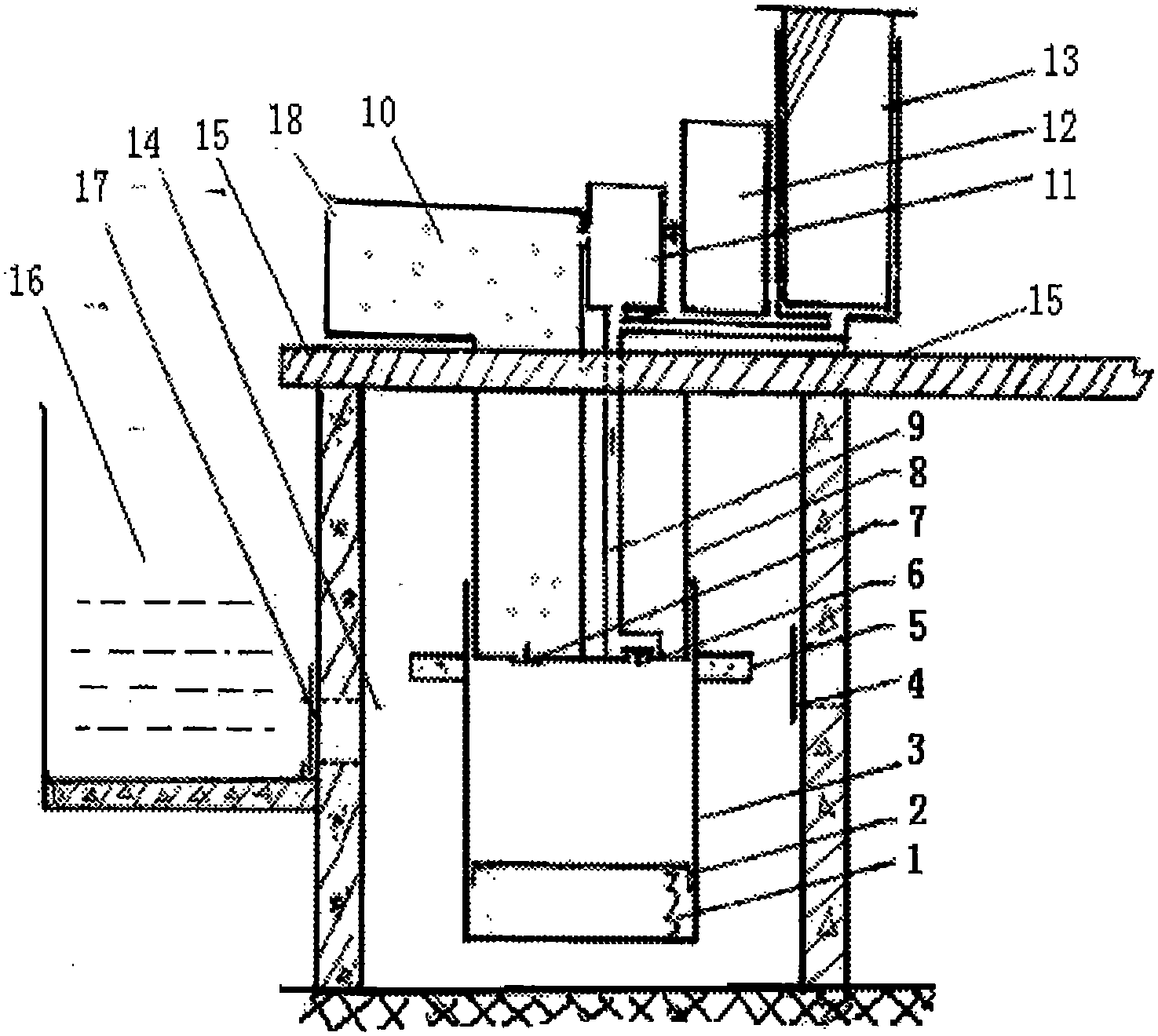

　　摘要附圖



　　權利要求書

　　1.城市污水與河水浮能發電裝置，包括水池(16)和自動閥門(17)、浮缸池(14)和排 水閥(4)、液壓馬達(11)、發電機(12)，其特征在于：浮缸池(14)內設有活動的浮缸(3)， 浮缸池(14)頂部設一橫梁支架(15)，橫梁支架(15)上安裝油箱(10)、液壓馬達(11)、發 電機(12)和儲能缸(13);橫梁支架(15)底部固定一中空缸塞(8)，缸塞(8)套入浮缸(3)內 組成密封空間，缸塞(8)左半部與上面的油箱(10)連通，缸塞(8)底部設有出油閥(6)和進 油閥(7);浮缸(3)內盛放液壓油，缸塞(8)內有一高壓油管(9)底部連通浮缸，高壓油管 上部有三通連通液壓馬達(11)和儲能缸(13)，液壓馬達連接發電機(12)。

　　2.根據權利要求1所述的城市污水與河水浮能發電裝置，其特征是，油箱(10)上部 開有一通氣孔(18)，油箱一側連通液壓馬達(11)，水池(16)底部的自動閥(17)位于浮缸池 (14)腰部的進水口處，浮缸池(14)另一側腰部設有自動排水閥(4);浮缸(3)外圍中上部 設有突出的帽沿邊(5)，浮缸(3)底部設有儲能彈簧(1)和彈簧壓板(2)。

　　說明書

　　城市污水與河水浮能發電裝置

　　技術領域

　　本實用新型涉及城市污水與河水浮能發電裝置。

　　背景技術

　　開發利用清潔能源是各國研究的重要課題，清潔能源不僅僅是指太陽能或風能，其囊括的范圍更廣。比如城市污水發電，既可處理污水，又能發電。查閱中國專利文獻，與污水發電的相關專利申請有幾十件。CN201220141382.6公開了一種污水發電裝置，蓄水池收集污水后，利用污水向下流的勢能推動污水管道內的水輪轉動，從而帶動發發電機發電為住宅供電，達到節能環保的作用。CN201410610057.3公開了一種下水道污水發電裝置，包括：污水槽、過濾裝置、收集裝置、控制機構和發電裝置，所述污水槽、過濾裝置、收集裝置、控制機構之間相連接，所述控制機構和發電裝置之間電性連接，過濾裝置中包含有過濾槽，收集裝置位于過濾槽的下部。通過上述方式，本發明能夠提供一種下水道污水發電裝置，能夠通過利用過濾裝置、管道、閥門和發電裝置的組合，有效的將下水道中的廢水成功的進行發電�？梢娢覈�(guó)研究污水發電也是一個熱門課題。

　　實用新型內容

　　本實用新型要解決的技術問題是：提供一種利用城市污水和河水浮能發電裝置，既節能環保，又節約資源。

　　本實用新型的技術方案是：城市污水與河水浮能發電裝置，包括水池和自動閥門、浮缸池和排水閥、液壓馬達、發電機，浮缸池內設有活動的浮缸，浮缸池頂部設一橫梁支架，橫梁支架上安裝油箱、液壓馬達、發電機和儲能缸;橫梁支架底部固定一中空缸塞，缸塞套入浮缸內組成密封空間，缸塞左半部與上面的油箱連通，缸塞底部設有出油閥和進油閥;浮缸內盛放液壓油與油箱連通，缸塞內有一高壓油管底部連通浮缸，高壓油管上部有三通連通液壓馬達和儲能缸，液壓馬達連接發電機。

　　油箱上部開有一通氣孔，油箱一側連通液壓馬達;水池底部的自動閥位于浮缸池腰部的進水口處，浮缸池另一側腰部裝有自動排水閥;浮缸外圍中上部設有突出的帽沿邊，其下部設泡沫或充氣袋;浮缸底部設儲能彈簧和彈簧壓板。

　　本實用新型具有以下積極效果：利用自然資源和處理過的污水可持續發電，節能環保，無污染，功率大，0.4M3/秒河水落差2-3M時，每小時可發電10萬KW以上;結構簡單、操作維修方便。
