申請日2015.09.11
公開(公告)日2015.12.23
IPC分類號C02F9/14
摘要
本發明規�；B(yǎng)豬場廢水深度處理系統，特別涉及養殖業廢水處理的綜合裝備系統，本系統由固液分離器、升流式厭氧污泥床反應器、氣浮器、膜生物反應器和消毒池依次聯通組成，養豬廢水首先通過本系統分離大顆粒污物，繼而大部份有機污物通過發酵降解為沼氣，使表征廢水中有機物含量的COD值顯著下降，再通過絮凝劑和溶氣泡的氣浮作用，除磷、脫氮、去除有機物;然后通過膜生物反應器微生物菌的硝化作用，進一步降低氨氮和除磷，并經精細截留，使出水的懸浮物和濁度接近于零,最后，通過普通消毒劑消毒處理后，即達到《畜禽養殖業污染物排放標準--GB15896-2001》的要求和廢水資源化目標，本發明組合科學，各處理單元協調互補，全面提高了廢水處理效率。

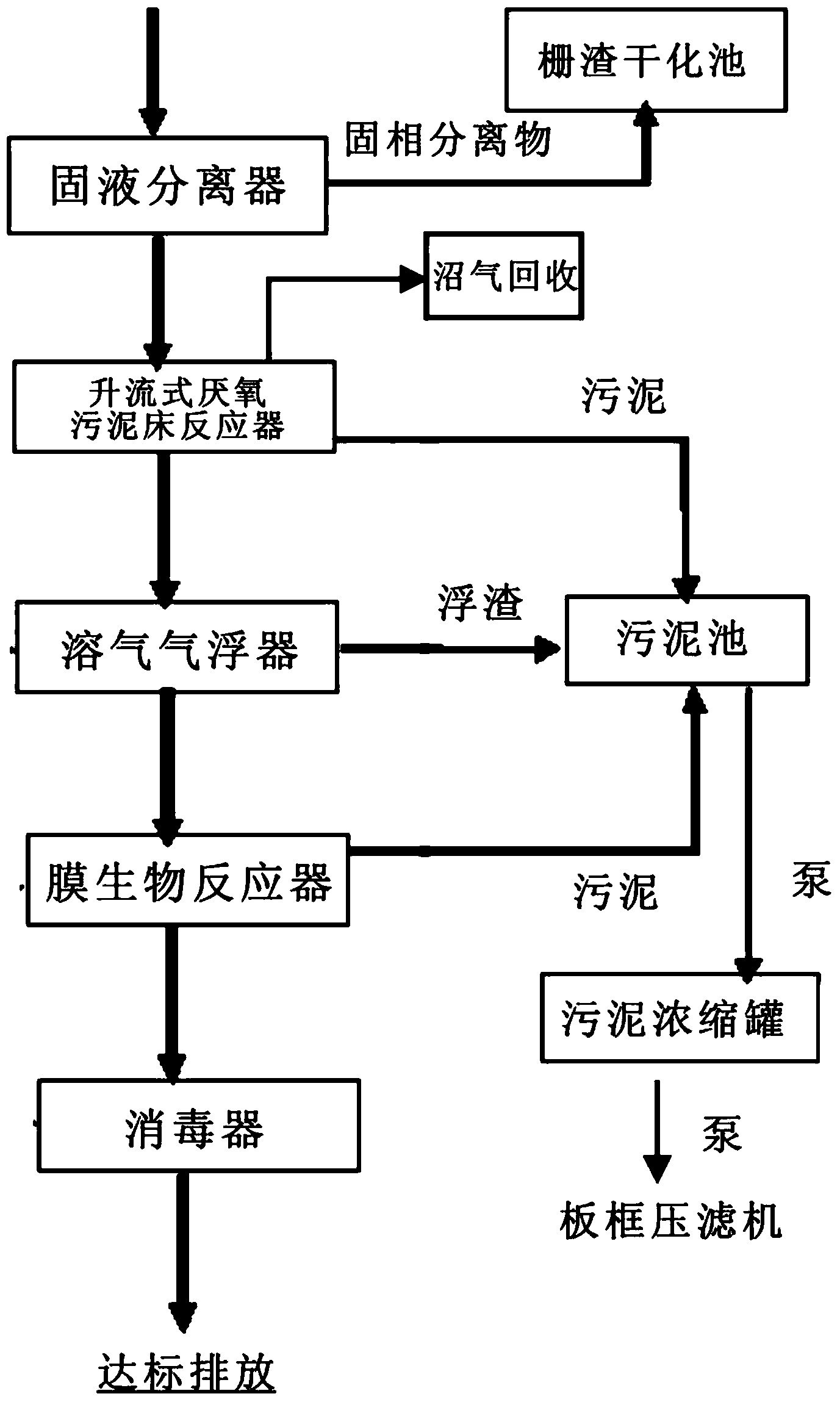

摘要附圖
權利要求書
1.規模化養豬場廢水深度處理系統，其特征在于，由固液分離器、升流式厭氧污泥床反應器、氣浮器、膜生物反應器和消毒池組成，所述的固液分離器、升流式厭氧污泥床反應器、氣浮器、膜生物反應器和消毒池依次聯通;養豬廢水首先通過固液分離器分離去除大顆粒污染物和漂浮物，降低廢水中顆粒懸浮物;經固液分離器分離的出水自升流式厭氧污泥床反應器底部入水口進入，自下而上通過升流式厭氧污泥床反應器的厭氧菌處理，大部份有機污物發酵降解為沼氣，表征廢水中有機物含量的COD值顯著下降，顆粒懸浮物同步減少;通過升流式厭氧污泥床反應器處理的出水進入溶氣氣浮器，該水通過溶氣氣浮器內的絮凝劑和溶氣泡的氣浮作用，除磷、脫氮、分離去除有機物，進一步降低該水中COD和BOD5;然后，通過溶氣氣浮器處理的出水進入膜生物反應器，該水在膜生物反應器中,通過硝化微生物菌的硝化作用，進一步降低氨氮和除磷，并經精細截留、固液分離，使出水的懸浮物和濁度接近于零,最后，將該出水送入消毒池，通過普通消毒劑消毒處理后，即達到《畜禽養殖業污染物排放標準》(GB15896-2001)要求。
2.根據權利要求1所述的規模化養豬場廢水深度處理系統，其特征在于，固液分離器采用水流高速旋轉機構，通過物質密度的差異，有效分離顆粒懸浮物。
3.根據權利要求1所述的規模化養豬場廢水深度處理系統，其特征在于，升流式厭氧污泥床反應器內設有氣相、固相、液相分離器，分別對應開設有降解氣體、固相污泥、處理后水體出口。
4.根據權利要求1所述的規模化養豬場廢水深度處理系統，其特征在于，溶氣氣浮器的溶氣空氣壓力為0.4MPa，溶氣水壓力為0.35MPa，兩壓力差為0.05MPa。
5.根據權利要求1所述的規模化養豬場廢水深度處理系統，其特征在于，溶氣氣浮器35%的水量循環至升流式厭氧污泥床反應器。
6.根據權利要求1所述的規模化養豬場廢水深度處理系統，其特征在于，經消毒池處理的達標排放水，部份反饋用作膜生物反應的反沖洗水。
7.根據權利要求1所述的規�；B(yǎng)豬場廢水深度處理系統，其特征在于，配套設置有沼氣回收系統，回收由升流式厭氧污泥床反應器處理過程產生的沼氣。
8.根據權利要求1所述的規�；B(yǎng)豬場廢水深度處理系統，其特征在于，配套設置有固態污物處置系統，該固態污物處置系統包括輸送泵、固態污物干化池、污泥收集池、污泥濃縮罐、板框壓濾機。
說明書
規�；B(yǎng)豬場廢水深度處理系統
技術領域
本發明規�；B(yǎng)豬場廢水深度處理系統，屬廢水處理裝備領域，特別涉 及養殖業廢水處理的綜合裝備系統。
背景技術
我國是養殖大國，近幾十年隨著人民生活水平的不斷提高，我國畜牧業 的發展迅速，其中養豬產業在規�？傮w上呈規模化、集約化方向發展，這也 就造成其產生的污染物以相對集中的方式排放，并遠遠超出當?shù)丨h(huán)境的自然 承載能力，進而也將對環境造成嚴重的污染。據相關研究表明，養豬排放的 廢水主要由豬尿(糞)和豬舍的沖洗廢水構成，廢水中COD高達 4500～20000mg/L，TN550～2100mg/L，NH4+-N450～1500mg/L、TP100～330mg/L， 可見豬場廢水屬于高濃度有機廢水，其氮磷的含量也嚴重超標。若豬場廢水 不經有效處理直接排入環境，會對地表水、地下水、農田及大氣環境形成嚴 重污染，造成水體富營養化，也會導致寄生蟲病的蔓延。為了對養豬廢水進 行治理，利用生化法處理養豬廢水正在得到普遍的應用。目前畜禽養殖業所 采用的單一的生化法處理技術，并不完全適用于高有機物和高氮磷含量的規 模養豬廢水的治理。并且存在能耗高，處理成本高的問題。
對于新近提出的升流式厭氧污泥床(UASB)+序批式活性污泥法(SBR) 的處理方法，其優點是能有效去除養豬廢水中部分有機物和大部分氨氮，但 出水的總磷超標，并且廢水中懸浮物的濃度較高，影響出水水質，還需要另 加一套化學混凝反應池處理，以滿足達標排放要求，而且廢水在SBR的水力 停留時間為40h，較長的停留時間使廢水處理的裝置占地面積大為增加，也 進一步加大了處理項目的投資費用。
簡而言之，國內外養豬廢水處理的效果都不夠理想：或處理效果不佳， 達不到排放標準，或成本高、投資大，難以實施。為了滿足環境保護和經濟 可持續發展的需要，有效解決規�；B(yǎng)豬廢水的處理問題越來越迫切。
發明內容
本發明的目的是提出一種規模化養豬場廢水深度處理系統，通過處理裝 置的科學組合，有效處理規�；B(yǎng)豬場廢水中的高濃度氨氮有機物，去除廢 水中氮、磷含量，使規�；B(yǎng)豬場的廢水達到《畜禽養殖業污染物排放標準》 (GB15896-2001)要求。
實現本發明的技術方案是：
本發明規�；B(yǎng)豬場廢水深度處理系統，由固液分離器、升流式厭氧污 泥床反應器、氣浮器、膜生物反應器和消毒池組成，所述的固液分離器、升 流式厭氧污泥床反應器、氣浮器、膜生物反應器和消毒池依次聯通;養豬廢 水首先通過固液分離器分離去除大顆粒污染物和漂浮物，降低廢水中顆粒懸 浮物;經固液分離器分離的出水自升流式厭氧污泥床反應器底部入水口進入， 自下而上通過升流式厭氧污泥床反應器的厭氧菌處理，大部份有機污物發酵 降解為沼氣，表征廢水中有機物含量的COD值顯著下降，顆粒懸浮物同步減 少;通過升流式厭氧污泥床反應器處理的出水進入溶氣氣浮器，該水通過溶 氣氣浮器內的絮凝劑和溶氣泡的氣浮作用，除磷、脫氮、分離去除有機物， 進一步降低該水中COD和BOD5;然后，通過溶氣氣浮器處理的出水進入膜 生物反應器，該水在膜生物反應器中,通過硝化微生物菌的硝化作用，進一步 降低氨氮和除磷，并經精細截留、固液分離，使出水的懸浮物和濁度接近于 零,最后，將該出水送入消毒池，通過普通消毒劑消毒處理后，即達到《畜禽 養殖業污染物排放標準》(GB15896-2001)要求。
所述固液分離器采用水流高速旋轉機構，通過物質密度的差異，有效分 離顆粒懸浮物。
所述升流式厭氧污泥床反應器內設有氣相、固相、液相分離器，分別對 應開設有降解氣體、固相污泥、處理后水體出口。
所述溶氣氣浮器的溶氣空氣壓力為0.4MPa，溶氣水壓力為0.35MPa，兩 壓力差為0.05MPa。
所述溶氣氣浮器35%的水量循環至升流式厭氧污泥床反應器。
所述經消毒池處理的達標排放水，部份反饋用作膜生物反應的反沖洗水。
上述本發明規模化養豬場廢水深度處理系統，配套設置有沼氣回收系統， 回收由升流式厭氧污泥床反應器處理過程產生的沼氣。
上述本發明規模化養豬場廢水深度處理系統，配套設置有固態污物處置 系統，該固態污物處置系統包括輸送泵、固態污物干化池、污泥收集池、污 泥濃縮罐、板框壓濾機。
本發明的優點在于：
本發明規模化養豬場廢水深度處理系統，由固液分離器、升流式厭氧污 泥床反應器、氣浮器、膜生物反應器和消毒池組成，本發明首先通過固液分 離器對廢水中大顆粒污染物和漂浮物快速分離;在升流式厭氧污泥床反應器 中，通過厭氧菌處理，大部份有機污物發酵降解為沼氣，表征廢水中有機物 含量的COD值顯著下降，顆粒懸浮物減少，并在進行生化反應的同時，也進 一步降低了廢水中懸浮物及其他雜質離子的含量;在氣浮器處理單元，通過 絮凝劑和溶氣泡的氣浮作用，除磷、脫氮、進一步降低該水中COD和BOD5; 在膜生物反應器中，由于硝化菌的作用，進一步有效降低廢水中氨氮的含量 和除磷，并經精細截留、固液分離，使出水的懸浮物和濁度接近于零,最后， 通過普通消毒劑消毒處理，即達到《畜禽養殖業污染物排放標準》 (GB15896-2001)要求。本發明規�；B(yǎng)豬場廢水深度處理系統，其組合科 學，各處理單元協調互補，全面提高了廢水處理效率，整體裝備系統的占地 面積縮減，回收的沼氣可再利用，妥善的解決了豬場廢水污染物濃度高和養 豬行業利潤低的難題，降低了廢水處理能源消耗和系統運行費用，實現了對 規模養豬廢水的深度處理，達到《畜禽養殖業污染物排放標準》 (GB15896-2001)要求和廢水資源化目標。
