申請日2015.09.11

　　公開(公告)日2015.12.23

　　IPC分類號C01B25/45

　　摘要

　　一種從養豬廢水中回收高純度磷酸銨鎂的方法，它主要包括以下步驟：a、將養豬廢水加入磷酸銨鎂連續流反應池，該反應池內置填充鎂金屬小球和石墨顆粒的曝氣柱，廢水進入后，開啟曝氣泵向曝氣柱下端的空氣擴散器曝氣，同時啟動反應池內的攪拌器，控制該反應池水力停留10～20min;b、經上述反應池處理后的廢水連續自流至化學沉淀池，靜置60～80min，上清液自流進入后續其它處理環節，生成的磷酸銨鎂沉淀由化學沉淀池底部通過靜壓連續排出，然后經離心機脫水，自然晾干即可得到高純度的磷酸銨鎂。本發明操作簡單，不需要繁瑣的加入鎂鹽和氫氧化鈉，磷回收效率可達97%以上;回收的磷酸銨鎂純度可達95%以上，可作為農用化肥使用。

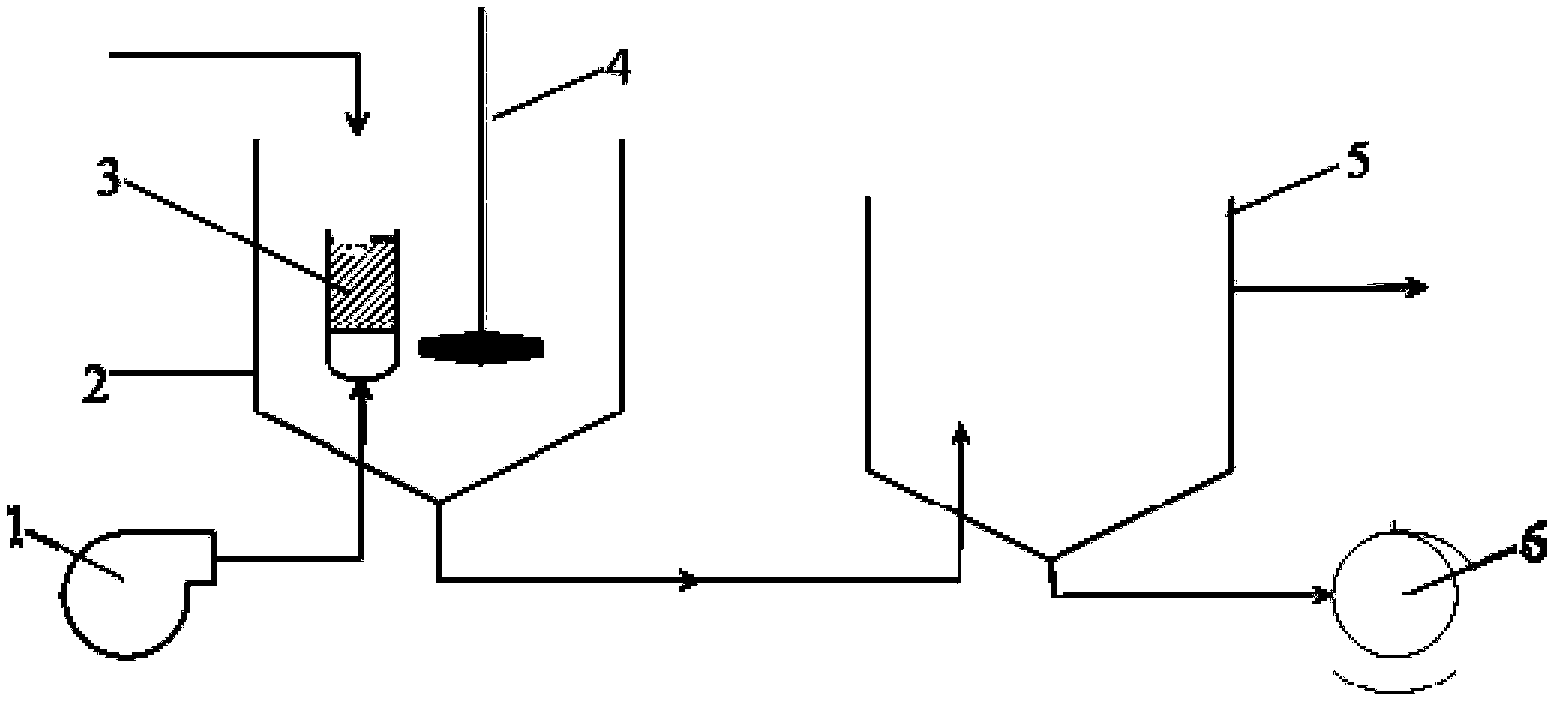

　　摘要附圖



　　權利要求書

　　1.一種從養豬廢水中回收高純度磷酸銨鎂的方法，其特征在于：它包括以 下的處理方法和步驟：

　　a、首先將養豬廢水流入磷酸銨鎂連續流反應池，該反應池內置一個自制空 氣曝氣柱，該曝氣柱由塑料網制作而成，內填充鎂金屬小球和石墨顆粒，曝氣 柱底部為一空氣擴散器，該空氣擴散器與外部一臺曝氣泵相連，在養豬廢水進 入該反應池后，啟動曝氣泵進行曝氣，同時啟動內置在該反應池中的攪拌器， 保持與進水流量相同的出水流量，控制該反應池水力停留時間為10～20min，保 證廢水pH為8.5～9;

　　b、經步驟a處理后的廢水從反應池連續自流至化學沉淀池，然后靜置 60～80min，上清液自流進入后續其他處理環節，生成的磷酸銨鎂白色沉淀由化 學沉淀池底部通過靜壓連續排出;

　　c、從化學沉淀池排出的磷酸銨鎂沉淀經離心機脫水后，自然晾干即可得到 高純度的磷酸銨鎂產品。

　　2.根據權利要求1所述的一種從養豬廢水中回收高純度磷酸銨鎂的方法， 其特征在于：所述曝氣柱塑料網的網孔徑為0.5mm。

　　3.根據權利要求1所述的一種從養豬廢水中回收高純度磷酸銨鎂的方法， 其特征在于：所述鎂金屬小球?yàn)榧兌仍?5%以上的金屬單質小球，所述石墨顆 粒為普通石墨小球，無具體純度要求，鎂金屬球和石墨顆粒的粒徑必須大于曝 氣柱網孔孔徑2倍以上。

　　4.根據權利要求1所述的一種從養豬廢水中回收高純度磷酸銨鎂的方法， 其特征在于：所述曝氣柱填充的鎂金屬小球質量是根據連續流反應池中廢水的 體積來確定的，鎂金屬質量與廢水體積比控制在4～6g/L，石墨顆粒是按與鎂金 屬球質量比加入的，石墨與鎂質量比為0～1:1。

　　5.根據權利要求1所述的一種從養豬廢水中回收高純度磷酸銨鎂的方法， 其特征在于：所述曝氣柱中的曝氣量是根據金屬球質量來確定的，反應過程中 曝氣量控制在0.2～0.3L/g·min。

　　說明書

　　一種從養豬廢水中回收高純度磷酸銨鎂的方法

　　技術領域

　　本發明屬于資源回收技術領域，特別涉及一種從廢水中回收磷酸銨鎂的方 法。

　　背景技術

　　總所周知，磷是各種生物所必須的元素，同時也是造成水體富營養化的關鍵 污染物之一。近年來，隨著我國經濟和人口快速增長，水環境問題正變得日益 突出，尤其是水體富營養化問題，現已嚴重威脅到人類的生產生活和生態平衡。 水體中的磷元素主要來自于生產和生活污水的排放，使得受納水體磷含量超標， 造成水體中各種藻類和微生物異常增長，使得水體發黑發臭和各種魚類死亡。 污水中的磷未經嚴格處理而直接排放，不僅使受納水體面臨嚴重污染威脅，同 時也會造成磷這種有價資源極大的浪費。據文獻報道，磷是現代生產生活所必 須的元素，磷礦石的開采和提煉是目前人類獲取磷元素主要途徑，但如果按照 人類現有磷礦石的消耗速度，在不采取任何可持續利用措施的情況下，世界上 現有已探明的磷礦石儲量將在100年內消耗殆盡。因此，從廢水中回收磷對于 水體污染的預防和磷礦資源的可持續發展將變得極有意義。

　　我國是豬肉消耗大國，生豬存欄量大，這就使得我國養豬廢水排放量極大。 養豬廢水是一種含高濃度氨氮和磷的廢水，磷濃度通常在數十毫克升到數百毫 克升范圍，而氨氮?jiǎng)t達數百到上千毫克升。因此，這類廢水對水體富營養化的 影響極大，而從這類廢水中回收氮、磷等有價資源，不僅可解決廢水污染的問 題，同時也可獲得一定經濟效益。以磷酸銨鎂沉淀的形式回收磷和氨氮是近年 來受到廣泛關注的一種資源回收技術。磷酸銨鎂俗稱鳥糞石(Magnesium AmmoniumPhosphate,MAP)，其最早于1939年由Rawn在利用消化污泥處理廢水 的研究過程中發現，其分子式為MgNH4PO4·6H2O，是一種難溶的白色晶體物質。 當溶液中Mg2+,NH4+及PO43–離子濃度達到一定限值，并處于適宜pH值范圍內時， MAP可按如下反應式發生自然結晶，從而達到回收廢水中氨氮和磷的目的。

　　Mg2++NH4++HPO43–+6H2O→MgNH4PO4·6H2O↓+H+(1)

　　該技術具有氮磷回收率高，反應迅速，沉淀分離效果好的優點。然而，由于養 豬廢水中缺乏鎂離子，必須從外界補充一定量的鎂離子才能使廢水中氨氮和磷 發生磷酸銨鎂結晶反應。另外，從反應式(1)中可發現，要使該反應進行還必須 加入堿來調節pH至適宜范圍。目前，利用磷酸銨鎂沉淀技術從養豬廢水中回收 氮磷主要是通過向廢水中加入氯化鎂和硫酸鎂來現實，同時在反應期間還需加 入氫氧化鈉來調節溶液pH。該方法雖然可獲得較高純度的磷酸銨鎂晶體，但在 實踐操作過程中存在許多問題：1)試劑加入過程很難實現自動化操作，2)在 反應過程中需嚴格確定廢水中磷的含量，以確保鎂的投加量，3)反應過程中pH 的調節極為繁瑣，4)鎂鹽和氫氧化鈉試劑用量大，增大人工操作成本。此外， 為降低回收磷酸銨鎂的成本，也有使用氧化鎂、煅燒菱鎂礦過程中產生的含鎂 副產物(主要成分為MgO)、天然菱鎂礦物、海水納濾濃縮液，含鎂廢水等作為 鎂源的技術報道。盡管使用這類含鎂藥劑可有效的降低磷酸銨鎂回收成本，但 回收的磷酸銨鎂品質極低，基本難以作為產品應用到其他途徑。

　　綜合上述論述，目前針對磷酸銨鎂沉淀回收養豬廢水中氮磷的技術主要存 在以下問題：

　　1.使用氯化鎂和硫酸鎂等鎂鹽作為沉淀劑回收養豬廢水中氮磷，存在操作 復雜，難以實現自動化處理，且處理成本較高。

　　2.采用氧化鎂或其他含鎂副產物作為鎂源，不僅同樣存在操作復雜和難以 自動化處理的問題，同時還存在回收的磷酸銨鎂品質低的問題。

　　發明內容

　　本發明的目的在于提供一種操作簡單、成本低廉、磷回收率高的從養豬廢水 中回收高純度磷酸銨鎂的方法。

　　本發明的方法如下：

　　a、首先將養豬廢水流入磷酸銨鎂連續流反應池，該反應池內置一個自制空 氣曝氣柱，該曝氣柱由網孔徑為0.5mm的塑料網制作而成，內填充鎂金屬小球 和石墨顆粒，曝氣柱底部為一空氣擴散器，該空氣擴散器與外部一臺曝氣泵相 連，在養豬廢水進入該反應池后，啟動曝氣泵進行曝氣，同時啟動內置在該反 應池中的攪拌器，保持與進水流量相同的出水流量，控制該反應池水力停留時 間為10～20min，保證廢水pH為8.5～9。

　　所述鎂金屬小球?yàn)榧兌仍?5%以上的金屬單質小球，所述石墨顆粒為普通石 墨小球，無具體純度要求，鎂金屬球和石墨顆粒的粒徑必須大于曝氣柱網孔孔 徑2倍以上。

　　所述曝氣柱填充的鎂金屬小球質量是根據連續流反應池中廢水的體積來確 定的，鎂金屬質量與廢水體積比控制在4～6g/L，石墨顆粒是按與鎂金屬球質量 比加入的，石墨與鎂質量比為0～1:1。

　　所述曝氣柱中的曝氣量是根據金屬球質量來確定的，反應過程中曝氣量控制 在0.2～0.3L/g·min.

　　b、經步驟a處理后的廢水從反應池連續自流至化學沉淀池，然后靜置 60～80min，上清液自流進入后續其他處理環節，生成的磷酸銨鎂白色沉淀由化 學沉淀池底部通過靜壓連續排出。

　　c、從化學沉淀池排出的磷酸銨鎂沉淀經離心機脫水后，自然晾干即可得到 高純度的磷酸銨鎂產品。

　　本發明的技術原理：

　　鎂金屬在廢水中極易發生如下電化學腐蝕，而加入石墨顆粒則可加速這種 電化學腐蝕效果。

　　Mg→Mg2++2e–(1)

　　H2O+2e–→H2+2OH–(2)

　　空氣曝氣則可加速鎂金屬球表面產生的鎂離子和氫氧根離子進入到廢水體 系當中。從上述反應式可以看出廢水中溶液pH與鎂離子濃度有密切相關，試驗 結果表明，根據上述操作方法和步驟，控制廢水水力停留時間10～20min，則可 保證廢水pH在8.5～9范圍，而該pH范圍正好是磷酸銨鎂結晶的最佳pH范圍， 此外在該條件下溶液中鎂離子剩余濃度最低，這極大的降低了鎂金屬的消耗， 減少了磷回收成本。

　　本發明與現有技術相比具有如下優點：

　　1、操作簡單，不需要繁瑣的加入鎂鹽和氫氧化鈉，在一次加入足夠鎂金屬 球后，即可實現自動化回收磷酸銨鎂，極大的減少了人員操作成本。

　　2、磷回收效率高，對養豬廢水中的磷回收率可達97%以上。

　　3、回收的磷酸銨鎂純度高，回收的磷酸銨鎂純度可達95%以上，完全可作 為農用化肥使用。
