申請日2015.09.11

　　公開(公告)日2015.12.23

　　IPC分類號C02F3/34; C02F3/30

　　摘要

　　本發明提供一種一體式脫氮除磷污水處理裝置，其主要特征是，厭氧反應室位于缺氧反應室的前端，攪拌器置于厭氧反應室內，進水管安裝在厭氧反應室和缺氧反應室里，在進水管上安裝有缺氧反應室閥門和厭氧反應室閥門，缺氧反應室的閥門與缺氧反應室的進水管連接，厭氧反應室的閥門與厭氧反應室的進水管連接，厭氧反應室污泥回流管位于缺氧反應室和厭氧反應室下部側面，在厭氧反應室污泥回流管上安裝有污泥回流閥門，用于控制污泥回流量。其優點是，從缺氧反應池回流污泥到厭氧反應室，創造了有利于聚磷菌的厭氧釋磷的環境，強化了聚磷菌的生物選擇，從而實現高效除磷。運行成本低�？蓮V泛應用于中小城鎮及農村污水處理、高速公路服務區。

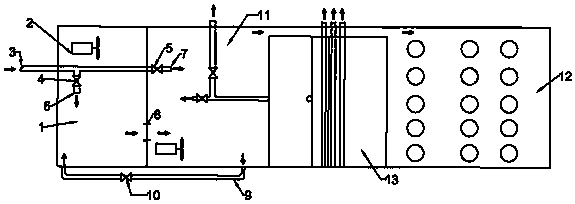

　　摘要附圖



　　權利要求書

　　1.一種一體式脫氮除磷污水處理裝置，包括厭氧反應、缺氧反應室、攪拌器、進水管、缺氧反應室閥門和厭氧反應室閥門，好氧反應室以及過濾澄清池，其特征是，厭氧反應室位于缺氧反應室厭氧反應室位于缺氧反應室的前端，攪拌器置于厭氧反應室內，用于完全混合厭氧反應室內液體，進水管安裝在厭氧反應室和缺氧反應室里，在進水管上安裝有缺氧反應室閥門和厭氧反應室閥門，缺氧反應室的閥門與缺氧反應室的進水管連接，厭氧反應室的閥門與厭氧反應室的進水管連接，待處理的污水由進水管進入污水處理裝置，由厭氧閥門和缺氧閥門分別控制進入?yún)捬醴磻?yīng)室和中部缺氧反應室的污水流量，然后分別由厭氧反應室進水管流入?yún)捬醴磻?yīng)室，由缺氧反應室進水管流入缺氧反應室，厭氧和缺氧流孔位于厭氧反應室與缺氧反應室之間，污水在厭氧反應室反應完后，通過厭氧和缺氧流孔進入缺氧反應室，厭氧反應室污泥回流管位于缺氧反應室和厭氧反應室下部側面，在厭氧反應室污泥回流管上安裝有污泥回流閥門，用于控制污泥回流量。

　　2.根據權利要求1所述的一種一體式脫氮除磷污水處理裝置，其特征是，厭氧反應室與缺氧反應室、好氧反應室以及過濾澄清池連為一體，外殼采用鋼板或PVC材料或玻璃鋼或水泥板材料制作。

　　3.根據權利要求1所述的一種一體式脫氮除磷污水處理裝置，其特征是，攪拌器使用一個或多個。

　　4.根據權利要求1所述的一種一體式脫氮除磷污水處理裝置，其特征是，使用上述裝置，采用兩段進水工藝，將污水進水分為厭氧反應室進水和缺氧反應室進水，通過厭氧反應室閥門和缺氧反應室閥門調節實際需要進水比例，控制進入?yún)捬醴磻?yīng)室和缺氧反應室的有機碳源(BOD)量，從而同時滿足厭氧釋磷和脫氮反硝化，實現高效脫氮除磷。

　　說明書

　　一種一體式脫氮除磷污水處理裝置

　　技術領域

　　本發明涉及一種脫氮除磷污水處理裝置，及脫氮除磷污水處理方法。

　　背景技術

　　隨著中國經濟發展，環境污染范圍不斷擴大，數量眾多的中小水污染源，因地理位置等因素制約難以并入城市管網，需要就地處理。這些中小水污染源包括中小城鎮及農村污水處理、高速公路服務區、旅游景區、城鄉結合部的新建住宅小區、療養院、獨立別墅區、機場以及部隊營區等，需要結構緊湊、占地面積小、運行方便、出水水質高的污水處理技術裝置。氮和磷是生物重要營養源。人類排放的含磷污水進入湖泊之后,會使湖中的藻類獲得豐富的營養而急劇增長，水體中出現大量藻類，水體缺氧，水質惡化，對生態環境和人體健康產生很大的危害。我國的天然水體受氮、磷污染嚴重，特別是淮河流域、太湖、巢湖、滇池等水體的富營養化嚴重。氮、磷的污染對我國水體環境造成了非常嚴重的危害。原發明專利號為CN102249479B《一種污水處理設施和處理工藝》，結構緊湊，占地面積小，適用于分散性中小型污水處理，能實現有效降解污水中顆粒物、有機污染物和氨氮。但磷去除率較低，大約30%，如果按城鎮生活污水中總磷(TP)含量4~8mg/L計，出水高于1mg/L，不能達到中國國家城鎮污水處理廠污染物排放標準(GB18918-2002)的1級A限值。

　　發明內容

　　本發明的目的是針對上述技術中存在的不足，提供一種一體式脫氮除磷污水處理裝置.本發明的目的是這樣實現的，包括缺氧反應室、厭氧反應室、分段進水裝置以及厭氧反應室污泥回流管路。其特征是，厭氧反應室位于缺氧反應室的前端，攪拌器置于厭氧反應室內，用于完全混合厭氧反應室內液體，進水管安裝在厭氧反應室和缺氧反應室里，在進水管上安裝有缺氧反應室閥門和厭氧反應室閥門，缺氧反應室的閥門與缺氧反應室的進水管連接，厭氧反應室的閥門與厭氧反應室的進水管連接，待處理的污水由進水管進入污水處理裝置，由厭氧閥門和缺氧閥門分別控制進入?yún)捬醴磻?yīng)室和中部缺氧反應室的污水流量，然后分別由厭氧反應室進水管流入?yún)捬醴磻?yīng)室，由缺氧反應室進水管流入缺氧反應室。厭氧和缺氧流孔位于厭氧反應室與缺氧反應室之間，污水在厭氧反應室反應完后，通過厭氧和缺氧流孔進入缺氧反應室。厭氧反應室污泥回流管位于缺氧反應室和厭氧反應室下部側面，在厭氧反應室污泥回流管上安裝有污泥回流閥門，用于控制污泥回流量。

　　能進一步實現高效的生物除磷，去除效率最高可大于90%，出水總磷(TP)濃度低于0.5mg/L，達到國家城鎮污水處理廠污染物排放標準(GB18918-2002)規定的1級A標準限值。

　　厭氧反應室位于缺氧反應室的前端，其重要作用是作為微生物選擇器，結合后端的好氧反應室富集聚磷菌。在厭氧反應室，完成厭氧釋磷，在后面的好氧反應室曝氣區，聚磷菌可以超量多倍本身生長需要吸收水中溶解的磷，變?yōu)榛钚晕勰�。通過生物選擇排出的剩余污泥中總磷(TP)的含量可達6~7%。這樣實現生物除磷處理后的污水中可降為0.5mg/L以下，達到標準限值指標。

　　由于回流污泥水中的硝酸鹽氮(NO3-N)會產生反硝化與厭氧釋磷爭奪碳源，并且回流水中溶解氧(DO)過高，將破壞厭氧環境，對于除磷效果受到不利影響。因此，本發明采用中部缺氧反應室的污泥作為厭氧反應室的回流污泥，有利于消除硝酸鹽氮(NO3-N)和溶解氧(DO)對除磷效果的影響，從而實現高效率除磷，其總磷去除效率可達90%以上。

　　由于反硝化過程與厭氧釋磷都需要有機碳源(BOD)，因此存在兩種生化過程爭奪碳源的矛盾。本發明將進水分為兩段(厭氧反應室進口和缺氧反應室進口)，通過閥門來調節進水比例，這樣，同時滿足厭氧釋磷和脫氮反硝化所需的有機碳源，實現高效脫氮除磷。

　　本發明的有益效果是，結構緊湊，占地面積小，成本低，不僅能實現有效降解污水中顆粒物、有機污染物，氨氮、總氮，還能高效去除總磷。總磷去除率最高可大于90%，從而使出水水質達到中國國家標準(GB18918-2002)中的一級A出水指標。

　　采用分段進水方法，解決了反硝化反應和厭氧釋磷過程爭奪有機碳源的矛盾，從而同時達到高效脫氮、除磷的效果。

　　從缺氧反應池回流污泥到厭氧反應室，可以避免硝酸鹽氮(NO3-N)和溶解氧(DO)對聚磷菌厭氧釋磷過程的干擾，創造有利于聚磷菌的生長環境，從而富集高效的聚磷菌，有效地提高了除磷效率。
