申請日2015.09.11

　　公開(公告)日2015.12.30

　　IPC分類號F16K31/02; F16K37/00

　　摘要

　　本實用新型涉及一種污水排污管線閘閥控制裝置，其技術方案是：排污管線的入口連接控制閥的進水管線，所述的控制閥的出水管線包括第一出水管線和第二出水管線，所述的第一出水管線連接可利用污水池，所述的第二出水管線通過事故處理管線連接事故池，所述的控制閥包括閥體、閥芯、閥桿、閥口、密封片、污水檢測器，閥體內部設有閥腔，閥腔內設有連通第一出水管線和第二出水管線的閥口，閥體與閥腔的頂部連接閥芯，所述的閥芯中間設有閥桿，閥桿穿過閥口底部連接密封片，所述的閥桿上設有污水檢測器，污水檢測器連接控制開關;本實用新型的有益效果是：結構簡單，使用方便，有效提高了污水處理效率，提高了污水處理時間。

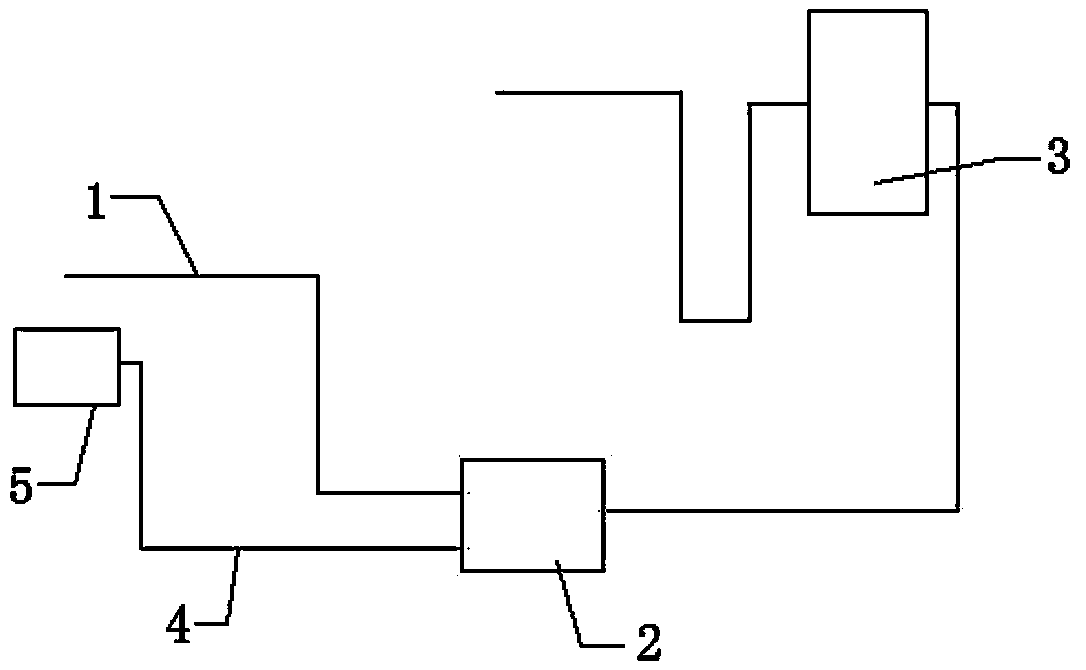

　　摘要附圖



　　權利要求書

　　1.一種污水排污管線閘閥控制裝置，其特征是：包括排污管線、控制閥、可利用污水池、事故處理管線、事故池，排污管線的入口連接控制閥的進水管線，所述的控制閥的出水管線包括第一出水管線和第二出水管線，所述的第一出水管線連接可利用污水池，所述的第二出水管線通過事故處理管線連接事故池，所述的控制閥包括閥體、閥芯、閥桿、閥口、密封片、污水檢測器，閥體內部設有閥腔，閥腔內設有連通第一出水管線和第二出水管線的閥口，閥體與閥腔的頂部連接閥芯，所述的閥芯中間設有閥桿，閥桿穿過閥口底部連接密封片，所述的閥桿上設有污水檢測器，污水檢測器連接控制開關。

　　2.根據權利要求1所述的污水排污管線閘閥控制裝置，其特征是：所述的閥桿上部與閥腔之間設有密封圈。

　　說明書

　　污水排污管線閘閥控制裝置

　　技術領域

　　本實用新型涉及一種排污管線控制設備，特別涉及一種污水排污管線閘閥控制裝置。

　　背景技術

　　企業日常生產污水通過在線監測測試污水中的化學需氧量，污水中化學需氧量超標污水外排閘閥會自動關閉，需要工作人員手動打開事故水池閥門將污水引入事故池，工作效率低，污水容易在排放口集聚容易外流，造成污染。

　　發明內容

　　本實用新型的目的就是針對現有技術存在的上述缺陷，提供一種污水排污管線閘閥控制裝置，結構簡單，使用方便，有效提高了污水處理效率，提高了污水處理時間。

　　其技術方案是：包括排污管線、控制閥、可利用污水池、事故處理管線、事故池，排污管線的入口連接控制閥的進水管線，所述的控制閥的出水管線包括第一出水管線和第二出水管線，所述的第一出水管線連接可利用污水池，所述的第二出水管線通過事故處理管線連接事故池，所述的控制閥包括閥體、閥芯、閥桿、閥口、密封片、污水檢測器，閥體內部設有閥腔，閥腔內設有連通第一出水管線和第二出水管線的閥口，閥體與閥腔的頂部連接閥芯，所述的閥芯中間設有閥桿，閥桿穿過閥口底部連接密封片，所述的閥桿上設有污水檢測器，污水檢測器連接控制開關。

　　上述的閥桿上部與閥腔之間設有密封圈。

　　本實用新型的有益效果是：結構簡單，使用方便，有效提高了污水處理效率，提高了污水處理時間，將控制閥連接排污管線與事故處理管線進行聯鎖控制，實現自動切換，避免造成對周圍水土污染。
