申請日2015.09.11

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及一種含洗滌劑廢水的處理系統，具有蓄水調節池，蓄水調節池連接一體化污水處理設備;該一體化污水處理設備由依序設置的一級沉淀池、混凝池、絮凝池、二級沉淀池和清水池組成;混凝池連接第一加藥裝置，絮凝池連接第二加藥裝置，該絮凝池及混凝池均設有攪拌裝置;一級沉淀池及二級沉淀池底部設置污泥排出口。采用本實用新型的系統，降低了系統運行的能耗、減少了藥劑的使用量、降低了污水處理運行成本，減小了占地面積及建設費用。

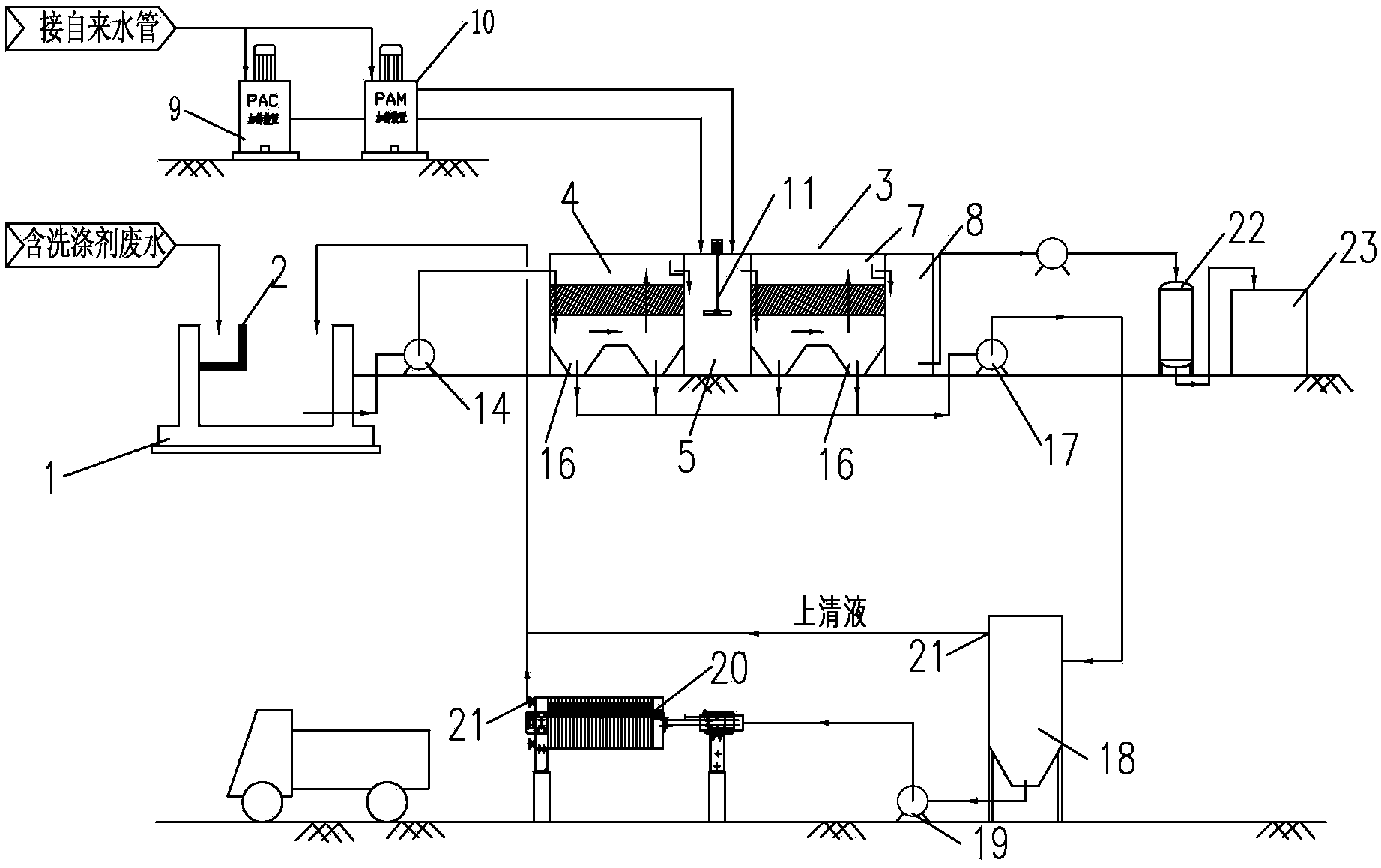

　　摘要附圖



　　權利要求書

　　1.一種含洗滌劑廢水的處理系統，其特征在于，具有蓄水調節池，蓄水調節池連接一體化污水處理設備;

　　該一體化污水處理設備由依序設置的一級沉淀池、混凝池、絮凝池、二級沉淀池和清水池組成;

　　混凝池連接第一加藥裝置，絮凝池連接第二加藥裝置，該絮凝池及混凝池均設有攪拌裝置;

　　一級沉淀池及二級沉淀池底部設置污泥排出口。

　　2.如權利要求1所述的含洗滌劑廢水的處理系統，其特征在于，蓄水調節池前端安裝濾網。

　　3.如權利要求1所述的含洗滌劑廢水的處理系統，其特征在于，該一級沉淀池及二級沉淀池均為斜管沉淀池，該一級沉淀池及二級沉淀池底部分別設有至少兩個泥斗，泥斗連接污泥排出口，污泥排出口通過污泥泵連接污泥濃縮池。

　　4.如權利要求3所述的含洗滌劑廢水的處理系統，其特征在于，該污泥濃縮池通過污泥供應泵連接板框壓濾機。

　　5.如權利要求4所述的含洗滌劑廢水的處理系統，其特征在于，該污泥濃縮池和/或板框壓濾機具有清液排出口，該清液排出口連接蓄水調節池。

　　6.如權利要求1所述的含洗滌劑廢水的處理系統，其特征在于，清水池連接活性炭過濾器，活性炭過濾器連接排放水池。

　　7.如權利要求1所述的含洗滌劑廢水的處理系統，其特征在于，該第一加藥裝置為PAC加藥裝置，該第二加藥裝置為PAM加藥裝置。

　　8.如權利要求1所述的含洗滌劑廢水的處理系統，其特征在于，混凝池與絮凝池并列設置在一級沉淀池和二級沉淀池之間，混凝池與絮凝池的寬度之和與一級沉淀池和二級沉淀池相同，一級沉淀池、二級沉淀池及清水池寬度相同。

　　說明書

　　一種含洗滌劑廢水的處理系統

　　技術領域

　　本實用新型關于一種廢水處理系統，屬于廢水處理技術領域，特別是關于一種用于處理含有洗滌劑的廢水處理及再生利用。

　　背景技術

　　含洗滌劑廢水是指在洗滌劑生產、日常生活洗滌及工業洗滌等過程中產生的廢水，洗滌劑中含有很高的含磷有機物，水體富營養化主要就是由于該類污染的存在，該類廢水水量大、生化性差，污染物濃度高，如未經處理就排入自然水體中，將會對周圍環境造成惡劣影響，并危害人類健康。隨著我國工業化和城市化進程的加快，洗滌劑污染廢水的產生量在不斷的增大，水體富營養化污染在不斷的加重，已經嚴重的制約了我國經濟社會的可持續性發展，其中尤以洗滌劑工廠生產廢水和日常生活廢水對水體的污染最為嚴重。當然隨著我國科學技術的發展，已經建成有一大批城市污水處理廠來解決日常生活所產生該類污染，同時也從法律法規方面來要求各洗滌劑生產工廠對其生產廢水進行有效的處理，從而改善水質，減少其對環境的污染。

　　現有的含洗滌劑廢水處理經過格柵、隔油、集水、調節、沉淀、水解酸化、接觸氧化、沉淀八道工藝處理，處理工藝流程多而繁瑣，工藝越多占地面積越大，投資成本越高，系統運行能耗越高，該類廢水生化性很差，故生化處理系統運行穩定性差。并且該工藝產生的污泥沒有得到妥善處理。

　　實用新型內容

　　本實用新型所解決的技術問題即在提供一種適用于含洗滌劑的廢水的廢水處理系統。

　　本實用新型所采用的技術手段如下所述。

　　一種含洗滌劑廢水的處理系統，具有蓄水調節池，蓄水調節池連接一體化污水處理設備;該一體化污水處理設備由依序設置的一級沉淀池、混凝池、絮凝池、二級沉淀池和清水池組成;混凝池連接第一加藥裝置，絮凝池連接第二加藥裝置，該絮凝池及混凝池均設有攪拌裝置;一級沉淀池及二級沉淀池底部設置污泥排出口。

　　蓄水調節池前端安裝濾網。

　　該一級沉淀池及二級沉淀池均為斜管沉淀池，該一級沉淀池及二級沉淀池底部分別設有至少兩個泥斗，泥斗連接污泥排出口，污泥排出口通過污泥泵連接污泥濃縮池。

　　該污泥濃縮池通過污泥供應泵連接板框壓濾機。

　　該污泥濃縮池和/或板框壓濾機具有清液排出口，該清液排出口連接蓄水調節池。

　　清水池連接活性炭過濾器，活性炭過濾器連接排放水池。

　　該第一加藥裝置為PAC加藥裝置，該第二加藥裝置為PAM加藥裝置。

　　混凝池與絮凝池并列設置在一級沉淀池和二級沉淀池之間，混凝池與絮凝池的寬度之和與一級沉淀池和二級沉淀池相同，一級沉淀池、二級沉淀池及清水池寬度相同。

　　本實用新型所產生的有益效果如下。

　　本實用新型去掉了常規洗滌劑廢水處理工藝中的格柵預處理和生化部分，將一次沉淀和二次沉淀相結合，增加后續活性炭吸附處理部分具有如下優點：降低了系統運行的能耗、減少了藥劑的使用量、降低了污水處理運行成本，減小了占地面積及建設費用。
