申請日2015.11.04
公開(公告)日2017.05.10
IPC分類號C02F9/14; C02F11/00; C02F11/04; C02F11/02; C02F11/12; C02F3/30
摘要
本發明公開一種有效實現有機污泥減量的污水處理系統及方法，其中污水處理系統包括依次連接的格柵、沉砂池、生物反應池和污泥濃縮池，在污泥濃縮池出口端和生物反應池的入口之間串接一個水力空化減泥機以形成一個污水循環系統，水力空化減泥機的入口端連接污泥濃縮池的出口端，水力空化減泥機的出口端經管路連接生物反應池的入口端;水力空化減泥機包括相互串接在一起的至少兩級空化裝置;第一級空化裝置包括置于一級空化腔內的第一空化器以及正對所述第一空化器出口的粉碎擋板;第二級空化裝置包括順序連接的第二空化器、射流約束體和二級擴散管，所述射流約束體位于溶氣腔內，所述溶氣腔設置有溶氣調節機構。
權利要求書
1.一種有效實現有機污泥減量的污水處理系統,包括依次連接的格柵、沉砂池、生物反應池和污泥濃縮池，其特征在于：
在所述污泥濃縮池出口端和生物反應池的入口之間串接一個水力空化減泥機以形成一個污水循環系統，所述水力空化減泥機的入口端連接污泥濃縮池的出口端，所述水力空化減泥機的出口端經管路連接所述生物反應池的入口端;
所述水力空化減泥機包括相互串接在一起的至少兩級空化裝置;
第一級空化裝置(100)包括置于一級空化腔(101)內的第一空化器(103)以及正對所述第一空化器(103)出口的粉碎擋板(102);
第二級空化裝置(20)包括順序連接的第二空化器(21)、射流約束體(25)和二級擴散管(26)，所述射流約束體(25)位于溶氣腔(23)內，所述溶氣腔(23)設置有溶氣調節機構。
2.如權利要求1所述的有效實現有機污泥減量的污水處理系統，其特征在于：所述水力空化減泥機還包括第三級空化裝置(30)和第四級空化裝置(40);所述第二級空化裝置(20)、第三級空化裝置(30)和第四級空化裝置(40)從上到下豎直配置;所述第一級空化裝置(100)水平布置且位于所述第二級空化裝置(20)的上方;
所述第一級空化裝置(100)通過第一支撐封板(104)與所述第二級空化裝置(20)連接;所述第二級空化裝置(20)通過第二支撐封板(31)與所述第三級空化裝置(30)連接;所述第三級空化裝置(30)通過第三支撐封板(41)與所述第四級空化裝置(40)連接。
3.如權利要求1至2任一項所述的有效實現有機污泥減量的污水處理系統，其特征在于：所述生物反應池包括依次連接的缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和污泥濃縮池。
4.如權利要求1至2任一項所述的有效實現有機污泥減量的污水處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池、缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成包括所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和所述污泥濃縮池。
5.如權利要求1至2任一項所述的有效實現有機污泥減量的污水處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池和氧化溝，該氧化溝包括缺氧段和好氧段;所述氧化溝的出口端依次連接二沉池和污泥濃縮池。
6.如權利要求1至2任一項所述的有效實現有機污泥減量的污水處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池和SBR反應池，所述SBR反應池出口端連接所述污泥濃縮池。
7.如權利要求1至2任一項所述的有效實現有機污泥減量的污水處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池、缺氧池和MBR反應池，所述MBR反應池的一個出口端連接所述缺氧池的入口端構成包括所述缺氧池和MBR反應池的循環回路;所述MBR反應池的另一個出口端連接污泥濃縮池。

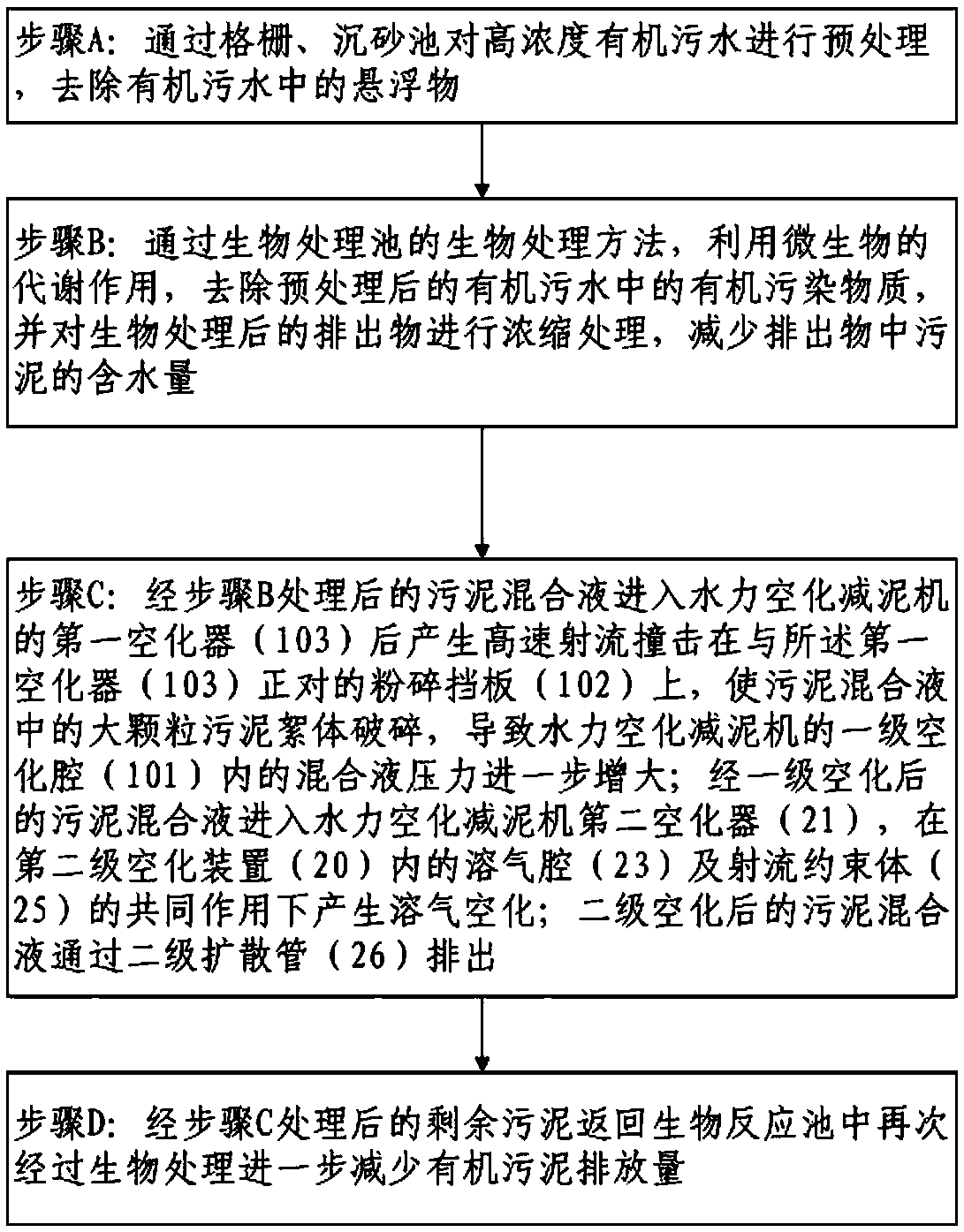

8.一種污水處理系統中采用水力空化減泥機進行有機污泥減量的方法，其特征在于包括以下步驟：
步驟A：通過格柵和沉砂池對高濃度有機污水混合物進行預處理，去除有機污水混合物中的懸浮物;
步驟B：通過生物反應池的生物處理方法，利用微生物的代謝作用，去除預處理后的有機污水混合物中的有機污染物質，并通過污泥濃縮池對生物處理后的排出物進行濃縮處理，減少排出物中污泥的含水量;
步驟C：經步驟B處理后的污泥混合液進入水力空化減泥機的第一空化器(103)后產生高速射流撞擊在與所述第一空化器(103)正對的粉碎擋板(102)上，使污泥混合液中的大顆粒污泥絮體破碎，導致水力空化減泥機的一級空化腔(101)內的混合液壓力進一步增大;經一級空化后的污泥混合液進入水力空化減泥機第二空化器(21)，在第二級空化裝置(20)內的溶氣腔(23)及射流約束體(25)的共同作用下產生溶氣空化; 二級空化后的污泥混合液通過二級擴散管(26)排出;
步驟D：經步驟C處理后的剩余污泥返回生物反應池中再次經過生物處理進一步減少有機污泥排出量。
9.如權利要求8所述的污水處理系統中采用水力空化減泥機進行有機污泥減量的方法，其特征在于：
該方法步驟C還包括：含有污泥的待處理混合液經所述第一級空化裝置(100)和第二級空化裝置(20)的兩級空化處理后依次進入下游的所述第三級空化裝置(30)內的第三空化器(32)和第四級空化裝置(40)內第四空化器(42)進行三級和四級空化處理，最后經出水管(45)排出。
10.如權利要求8至9任一項所述的污水處理系統中采用水力空化減泥機進行有機污泥減量的方法，其特征在于：
所述步驟B具體為：
B1：預處理后的有機污水混合物以及從好氧池回流的污水混合物進入所述缺氧池中進行脫氮處理;
B2：經過所述缺氧池處理后的有機污水混合物進入好氧池中進而去除有機污水中的BOD、實現氨氮的硝化和磷的吸收;經過所述好氧池處理后的部分污水混合液回流至所述缺氧池中;
或所述步驟B具體為：
B0：預處理后的有機污水混合物進入所述厭氧池中，在所述厭氧池中有機污水混合物釋放磷，同時對部分有機物進行氨化處理后進入所述缺氧池中;
B1：預處理后的有機污水混合物以及從好氧池回流的污水混合物進入所述缺氧池中進行脫氮處理;
B2：經過所述缺氧池處理后的有機污水混合物進入好氧池中進而去除有機污水中的BOD、實現氨氮的硝化和磷的吸收;經過所述好氧池處理后的部分污水混合液回流至所述缺氧池中;
或所述步驟B具體為：預處理后的有機污水混合物進入所述厭氧池中，在所述厭氧池中有機污水中的聚磷菌釋放磷，同時對部分有機物進行氨化處理后進入所述氧氣溝中;有機污水在所述氧化溝中進行處理進而去除有機污水中的BOD、實現氨氮的硝化和磷的吸收;
或所述步驟B具體為：預處理后的有機污水混合物進入所述厭氧池中，在所述厭氧池中有機污水釋放磷，同時對部分有機物進行氨化處理后進入SBR反應池中，SBR反應池中的微生物利用有機污水中的有機物進行新陳代謝，將有機污染物轉化為CO2、H2O無機物;
或步驟B具體包括如下步驟：
B01：預處理后的有機污水混合物進入所述厭氧池中，在所述厭氧池中有機污水中的聚磷菌釋放磷，同時對部分有機物進行氨化分解后進入所述缺氧池中;
B02：預處理后的有機污水混合物以及從MBR反應池回流的污水混合物進入所述缺氧池中進行脫氮處理;
B03：經過所述缺氧池處理后的有機污水混合物進入MBR反應池中對有機污水中的有機物進行降解;經過所述MBR反應池處理后的部分污水混合液回流至所述缺氧池中。
說明書
一種有效實現有機污泥減量的污水處理系統及方法
技術領域
本發明涉及有機污泥減量的污水處理系統和方法，尤其涉及一種采用水力空化減泥機進行有機污泥減量的污水處理系統及方法。
背景技術
我國目前對大多數城鎮污水、工業有機廢水采用生化工藝進行處理。采用的生化工藝包括主要包括：A2/O、A/O、SBR、氧化溝、MBR等。但是這些方法存在的共同問題是在污水處理過程中會產生大量的剩余污泥。就一般情況而言，每處理10000m3污水，處理過程會產生含水率80%的泥餅約5-10噸。這種污泥種含有病源體、重金屬和持久性有機物等有害物質。目前這種污泥大多數自然堆放，尚未得到妥善處理處置。只有少量的污泥采用不同的方式進行處理。
目前國內外主要的污泥處理技術有：焚燒、填埋、厭氧消化、好氧發酵、熱干化石灰穩定、污泥熱解、水熱處理等方法。均屬于污泥產生后對其再進行的末端處理技術。而這些處理方式都會帶來巨大的設備投資和高昂的運行費用，同時還會產生二次污染以及生態安全風險。我國平均每天產生80%的泥餅約50萬噸以上。由于這種污泥運輸、儲存、處理處置成本昂貴，目前又無經濟有效的處理處置方法，從而導致了這種污泥通過堆肥、焚燒、熱解處理的數量不足5%,絕大部分仍然自然堆存或無序拋撒，對環境造成巨大危害。因此需要一種減少污泥產量的裝備，尤其是在污水處理過程中就可減少污泥產量，實現源頭減排，進行清潔生產迫在眉睫，十分必要。
發明內容
本發明目的是提供一種在污水生化處理過程中采用水力空化減泥機進行有機污泥減量的污水處理系統及方法。
為了實現上述目的，本發明提供了一種有效實現有機污泥減量的污水處理系統,包括依次連接的格柵、沉砂池、生物反應池和污泥濃縮池，其特征在于：在所述污泥濃縮池出口端和生物反應池的入口之間串接一個水力空化減泥機以形成一個污水循環系統，所述水力空化減泥機的入口端連接污泥濃縮池的出口端，所述水力空化減泥機的出口端經管路連接所述生物反應池的入口端;
所述水力空化減泥機包括相互串接在一起的至少兩級空化裝置;
第一級空化裝置包括置于一級空化腔內的第一空化器以及正對所述第一空化器出口的粉碎擋板;
第二級空化裝置包括順序連接的第二空化器、射流約束體和二級擴散管，所述第二空化器位于加熱腔中，所述射流約束體位于溶氣腔內，所述溶氣腔設置有溶氣調節機構。
所述水力空化減泥機還包括第三級空化裝置和第四級空化裝置;所述第二級空化裝置、第三級空化裝置和第四級空化裝置從上到下豎直配置;所述第一級空化裝置水平布置且位于所述第二級空化裝置的上方;
所述第一級空化裝置通過第一支撐封板與所述第二級空化裝置連接;所述第二級空化裝置通過第二支撐封板與所述第三級空化裝置連接;所述第三級空化裝置通過第三支撐封板與所述第四級空化裝置連接。
所述生物反應池包括依次連接的缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和污泥濃縮池。
所述生物反應池包括依次連接的厭氧池、缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成包括所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和所述污泥濃縮池。
所述生物反應池包括依次連接的厭氧池和氧化溝，該氧化溝包括缺氧段和好氧段;所述氧化溝的出口端依次連接二沉池和污泥濃縮池。
所述生物反應池包括依次連接的厭氧池和SBR反應池，所述SBR反應池出口端連接所述污泥濃縮池。
所述生物反應池包括依次連接的厭氧池、缺氧池和MBR反應池，所述MBR反應池的一個出口端連接所述缺氧池的入口端構成包括所述缺氧池和MBR反應池的循環回路;所述MBR反應池的另一個出口端連接污泥濃縮池。
本發明還公開了一種污水處理系統中采用水力空化減泥機進行有機污泥減量的方法，其特征在于包括以下步驟：
步驟A：通過格柵和沉砂池對高濃度有機污水混合物進行預處理，去除有機污水混合物中的懸浮物;
步驟B：通過生物反應池的生物處理方法，利用微生物的代謝作用，去除預處理后的有機污水混合物中的有機污染物質，并通過污泥濃縮池對生物處理后的排出物進行濃縮處理，減少排出物中污泥的含水量;
步驟C：經步驟B處理后的污泥混合液進入水力空化減泥機的第一空化器后產生高速射流撞擊在與所述第一空化器正對的粉碎擋板上，使污泥混合液中的大顆粒污泥絮體破碎，導致水力空化減泥機的一級空化腔內的混合液壓力進一步增大;經一級空化后的污泥混合液進入水力空化減泥機第二空化器，在第二級空化裝置內溶氣腔及射流約束體的共同作用下產生溶氣空化; 二級空化后的污泥混合液通過二級擴散管排出;
步驟D：經步驟C處理后的剩余污泥返回生物反應池中再次經過生物處理進一步減少有機污泥排出量。
該方法步驟C還包括：含有污泥的待處理混合液經所述第一級空化裝置和第二級空化裝置的兩級空化處理后依次進入下游的所述第三級空化裝置內的第三空化器和第四級空化裝置內第四空化器進行三級和四級空化處理，最后經出水管排出。
所述步驟B具體為：
B1：預處理后的有機污水混合物以及從好氧池回流的污水混合物進入所述缺氧池中進行脫氮處理;
B2：經過所述缺氧池處理后的有機污水混合物進入好氧池中進而去除有機污水中的BOD、實現氨氮的硝化和磷的吸收;經過所述好氧池處理后的部分污水混合液回流至所述缺氧池中;
或所述步驟B具體為：
B0：預處理后的有機污水混合物進入所述厭氧池中，在所述厭氧池中有機污水混合物釋放磷，同時對部分有機物進行氨化處理后進入所述缺氧池中;
B1：預處理后的有機污水混合物以及從好氧池回流的污水混合物進入所述缺氧池中進行脫氮處理;
B2：經過所述缺氧池處理后的有機污水混合物進入好氧池中進而去除有機污水中的BOD、實現氨氮的硝化和磷的吸收;經過所述好氧池處理后的部分污水混合液回流至所述缺氧池中;
或所述步驟B具體為：預處理后的有機污水混合物進入所述厭氧池中，在所述厭氧池中有機污水中的聚磷菌釋放磷，同時對部分有機物進行氨化處理后進入所述氧氣溝中;有機污水在所述氧化溝中進行處理進而去除有機污水中的BOD、實現氨氮的硝化和磷的吸收;
或所述步驟B具體為：預處理后的有機污水混合物進入所述厭氧池中，在所述厭氧池中有機污水釋放磷，同時對部分有機物進行氨化處理后進入SBR反應池中，SBR反應池中的微生物利用有機污水中的有機物進行新陳代謝，將有機污染物轉化為CO2、H2O無機物;
或步驟B具體包括如下步驟：
B01：預處理后的有機污水混合物進入所述厭氧池中，在所述厭氧池中有機污水中的聚磷菌釋放磷，同時對部分有機物進行氨化分解后進入所述缺氧池中;
B02：預處理后的有機污水混合物以及從MBR反應池回流的污水混合物進入所述缺氧池中進行脫氮處理;
B03：經過所述缺氧池處理后的有機污水混合物進入MBR反應池中對有機污水中的有機物進行降解;經過所述MBR反應池處理后的部分污水混合液回流至所述缺氧池中。。
與現有技術相比，本發明能有效減少有機污水混合物生化處理后的剩余污泥量，改善生物處理的效果。
