申請日2015.11.03

　　公開(公告)日2016.01.13

　　IPC分類號B01D21/24; B01D21/02; C02F11/00

　　摘要

　　本發明公開了一種帶污泥泵房的平流沉淀池，包括若干組沉淀池單元，各組所述沉淀池單元內依次設置：進水區、沉淀區、用于排泥的排泥區及用于排放沉淀水的出水區;所述沉淀區內形成有污泥斗，所述排泥區內還設有一端與污泥斗連通的排泥槽，所述排泥槽的另一端再通過一排泥管分別接至一用于外回流的污泥外回流泵房及一用于排放多余沉泥的剩余污泥泵房，所述污泥外回流泵房及剩余污泥泵房分別布設在所述進水區前端;所述排泥槽內及入口兩側分別設有用于刮泥的刮泥機。本發明的帶污泥泵房的平流沉淀池，可滿足進水水質、水量的變化及各種超越工況，并且最大程度地節約了工程用地和施工費用。

　　權利要求書

　　1.一種帶污泥泵房的平流沉淀池，其特征在于，其包括若干組沉淀池單元，各組所述沉淀池單元內依次設置：用于輸入待二次處理的污水的進水區、用于泥和水沉淀分層的沉淀區、用于排泥的排泥區及用于排放沉淀水的出水區;所述沉淀區內形成有污泥斗，所述排泥區內還設有一端與污泥斗連通的排泥槽，所述排泥槽的另一端再通過一排泥管分別接至一用于外回流的污泥外回流泵房及一用于排放多余沉泥的剩余污泥泵房，所述污泥外回流泵房及剩余污泥泵房分別布設在所述進水區前端;所述排泥槽內及入口兩側分別設有用于刮泥的刮泥機;所述進水區設有用于整流的穿孔花墻;所述出水區設置有出水堰和出水管道，所述出水管道入口處設有旋轉撇渣器和/或擋渣板;各所述沉淀池單元內設置若干隔墻，用于使所述污泥斗每?jī)山M一隔斷。

　　2.如權利要求3所述的平流沉淀池，其特征在于，所述旋轉撇渣器為旋轉撇渣管。

　　3.如權利要求1所述的平流沉淀池，其特征在于，所述出水區的出水槽迴形布置。

　　4.如權利要求1～4中任意一項所述的平流沉淀池，其特征在于，所述沉淀池的池型為矩形結構。

　　說明書

　　帶污泥泵房的平流沉淀池

　　技術領域

　　本發明涉及一種污水處理池，特別涉及一種帶污泥泵房的平流沉淀池。

　　背景技術

　　沉淀池是應用沉淀作用去除水中懸浮物的一種構筑物。沉淀池在廢水處理中廣為使用。它的型式很多，按池內水流方向可分為平流式、豎流式和輻流式三種。

　　近年來，由于環保標準對污水廠出水指標要求的提高，且污水廠占地控制越來越嚴，如何保證沉淀池效果及污泥回流濃度，對污水廠更穩定達標運行至關重要，若設計不合理，就難以達到現在的出水要求及節能需求。

　　此外，根據目前一些大型污水廠采取輻流式二沉池(所謂二沉池即指能實現二次沉淀的沉淀池)來看，占地更大，管理運行更復雜，尤其是檢修時更難以切換，為保證各池水位高度相同，對施工及地基要求也很高，且排泥周期的不穩定也導致各池抗沖擊較差�？紤]風向的影響，也會導致傳統二沉池的堰負荷不同，從而影響沉淀池出水效果。

　　國內外許多水處理研究機構專門對二沉池進行了大量研究工作，開發出了一些新型、適用的二沉池。但隨著污水處理規劃的大型化，處理占地的集約化，處理工藝的自動化，傳統二沉池組數越來越多，占地面積越來越大，由于地基沉降等因素，不能保證每組處理量均等及堰負荷一致，處理效果不能保證。在很多城市，土地已經成為各種設施發展的瓶頸，很多設備和技術因?yàn)檎嫉孛娣e過大而無法被實施。

　　因此，本領域的技術人員致力于開發一種占地緊湊、能耗低、便于適應水量變化、抗沖擊負荷強、分組檢修靈活、出水水質要求高的帶污泥泵房的平流沉淀池。

　　發明內容

　　有鑒于現有技術的上述缺陷，本發明提供一種占地緊湊、能耗低、適應水量變化、抗沖擊負荷強、分組檢修靈活、出水水質高的帶污泥泵房的平流沉淀池，其特征在于，其包括若干組沉淀池單元，各組所述沉淀池單元內依次設置：用于輸入待二次處理的污水的進水區、用于泥和水沉淀分層的沉淀區、用于排泥的排泥區及用于排放沉淀水的出水區;所述沉淀區內形成有污泥斗，所述排泥區內還設有一端與污泥斗連通的排泥槽，所述排泥槽的另一端再通過一排泥管分別接至一用于外回流的污泥外回流泵房及一用于排放多余沉泥的剩余污泥泵房，所述污泥外回流泵房及剩余污泥泵房分別布設在所述進水區前端(污泥外回流泵房及剩余污泥泵房分別設置有污泥外回流泵和剩余污泥泵);所述排泥槽內及入口兩側分別設有用于刮泥的刮泥機(例如鏈板式刮泥機)。本實施例中的排泥管用于靜壓排泥，鏈板式刮泥機為市售可得。另外，將所述污泥外回流泵房及剩余污泥泵房分別布設在所述進水區前端，一方面可使沉泥以最短的距離和時間排走，另一方面通過排泥區設置的鏈板式刮泥機，可將污泥經排泥管靜壓排泥后，以最短的時間刮入剩余污泥泵房，從而減少了運行能耗和占地面積，能更好的實現污泥外回流及剩余污泥排放。

　　在一些實施例中，所述進水區設有用于整流的穿孔花墻。通過穿孔花墻的設置，可控制孔口流速，從而防止進水不均勻及對沉淀區間的擾動，進而保證沉淀效果，避免短流及配水不均勻問題。

　　在一些實施例中，所述出水區設置有出水堰和出水管道，所述出水管道入口處設有旋轉撇渣器和/或擋渣板。在出水管道入口處設有旋轉撇渣器和/或擋渣板，可將分層后的污水表面漂浮的浮渣去除，得到更好的二沉池處理效果。

　　在一些實施例中，所述旋轉撇渣器為旋轉撇渣管。本實施例中的旋轉撇渣管為市售可得。

　　在一些實施例中，各所述沉淀池單元內設置若干隔墻，用于使所述污泥斗每?jī)山M一隔斷。這樣可命名本沉淀池實現全池分組檢修，從而保證污水廠的正常運行。

　　在一些實施例中，所述出水區的出水槽迴形布置。將出水槽迴形布置可實現即使占用最小的面積，也能將所有的出水快速引出。這樣不僅能減低出水堰的承載負荷，而且出水更穩定，不會產生擾動。

　　在一些實施例中，所述沉淀池的池型為矩形結構。這樣更利于泥水分離，適應水量及污泥濃度變化大的特點，使得出水指標均穩定地達到國家排放標準。

　　在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本發明各較佳實施例。

　　本發明的有益效果：

　　1、本發明二沉池的設計方案，可對污水廠總平面集約化布置，大大節約了占地面積，降低了施工成本;并能根據進水水量、水質特性和環境條件的變化，靈活調整運行模式，可分組運行、檢修，在提高處理效果基礎上，保證工藝可靠性。

　　2、此外，本發明尤其適用于大型污水廠的方案設計。本發明改變了傳統的分多組構筑物為分散布置時所存在的占地面積大且能耗高的缺點，不僅能以較小的占地面積發揮二沉池的均勻配水，還便于運行管理，使得生反池污泥回流更能均勻配置，大大減少了水頭的損失。

　　3、本發明采用靜壓排泥，排泥效果穩定、排污效率高。另外，沉淀池的進水采用大阻力配水，能更均勻?qū)崿F(xiàn)沉淀效果。同時，池內水位恒定，沉淀區處于自由沉淀狀態，增加了池容利用率，提高了設備利用率。

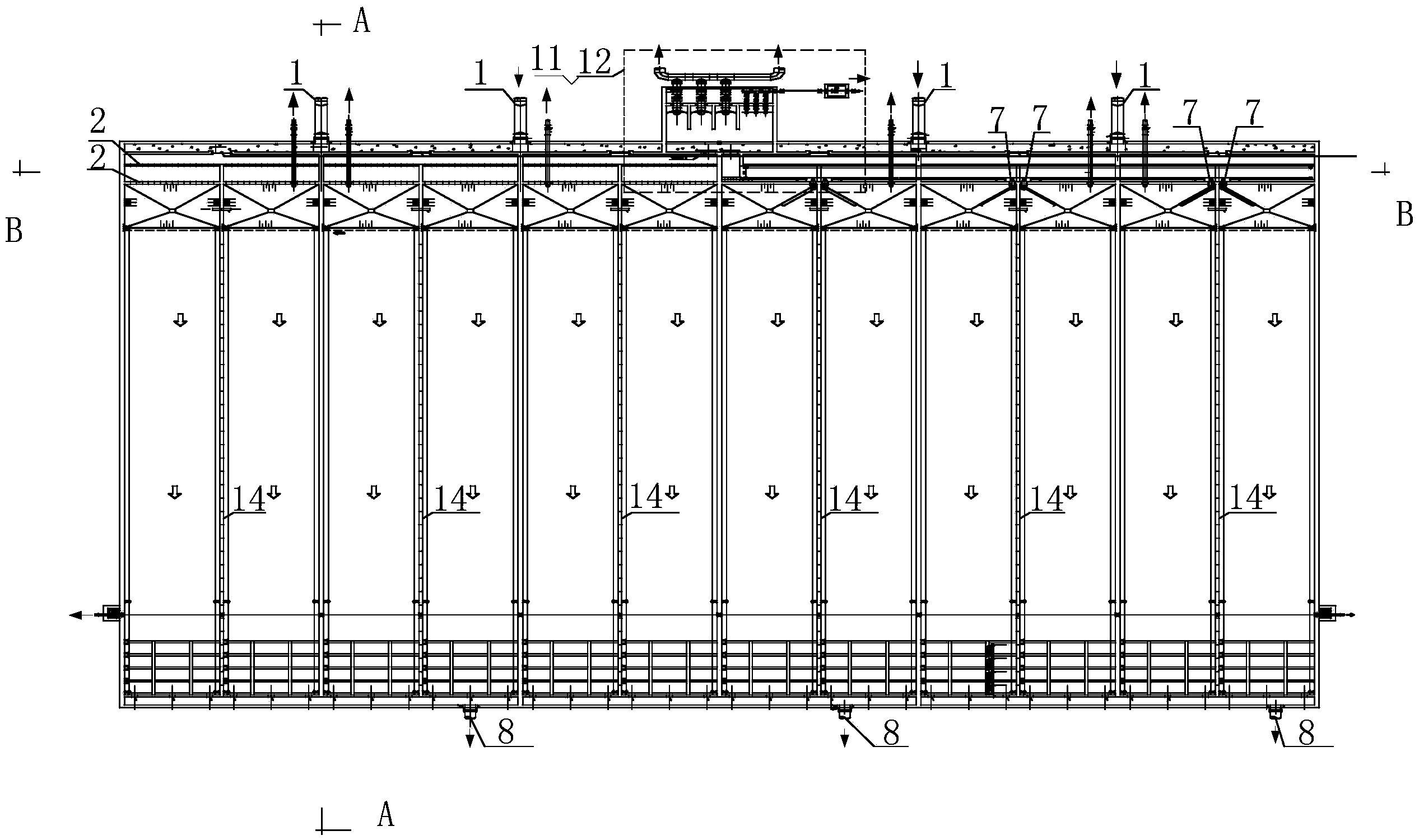

　　以下將結合附圖對本發明的構思、具體結構及產生的技術效果作進一步說明，以充分地了解本發明的目的、特征和效果。
