申請日2015.07.31

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/04

　　摘要

　　本發明涉及一種脫硫裝置，具體涉及一種含硫廢水可調式負壓脫硫裝置。一種含硫廢水可調式負壓脫硫裝置，包括PH值調節系統和負壓脫硫罐，酸液在酸液加藥罐內由循環提升泵提升到管道混合器中與含硫廢水混合，管道混合器通過管道與負壓脫硫罐連接，管道混合器出口處設置有PH值監測儀;所述負壓脫硫罐上部進口處設置布水噴頭，中間部位設置有填料層，填料層下方設置曝氣管，曝氣管連接進氣閥門，負壓脫硫罐設置集水斗，所述負壓脫硫罐的頂上設置集氣罩，集氣罩與出口連接的管線上設置出氣閥門和真空泵，集氣罩上設置真空表，所述負壓脫硫罐的底部設置上下兩路排水管道，兩路排水管道通過循環提升泵連接匯合，匯合后的排水管道連接外輸接口，位于上方的一路排水管道上設置外輸閥門、回水閥門，位于下方的一路排水管道上設置排水閥門。

　　權利要求書

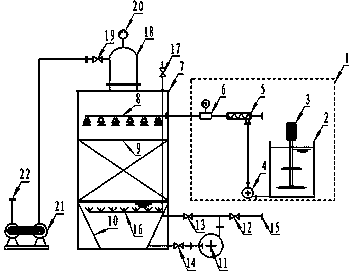

　　1.一種含硫廢水可調式負壓脫硫裝置，包括PH值調節系統和負壓脫硫罐，其特征在于，所述PH值調節系統(1)包括酸液加藥罐(2)和管道混合器(5)，酸液在酸液加藥罐(2)內由循環提升泵(4)提升到管道混合器(5)中與含硫廢水混合，管道混合器(5)通過管道與負壓脫硫罐(7)連接，管道混合器(5)出口處設置有PH值監測儀(6);所述負壓脫硫罐(7)上部進口處設置布水噴頭(8)，中間部位設置有填料層(9)，填料層(9)下方設置曝氣管(16)，曝氣管(16)連接進氣閥門(17)，負壓脫硫罐(7)設置集水斗(10)，所述負壓脫硫罐(7)的頂上設置集氣罩(18)，集氣罩(18)與出口(22)連接的管線上設置出氣閥門(19)和真空泵(21)，集氣罩(18)上設置真空表(20)，所述負壓脫硫罐(7)的底部設置上下兩路排水管道，兩路排水管道通過循環提升泵(11)連接匯合，匯合后的排水管道連接外輸接口(15)，位于上方的一路排水管道上設置外輸閥門(12)、回水閥門(13)，位于下方的一路排水管道上設置排水閥門(14)。

　　2.根據權利要求1所述一種含硫廢水可調式負壓脫硫裝置，其特征在于，所述酸液加藥罐(2)內設置有機械攪拌器(3)可將酸液攪拌均勻。

　　3.根據權利要求1所述一種含硫廢水可調式負壓脫硫裝置，其特征在于，所述負壓脫硫罐(7)內的壓力保持為-40Kpa～-90Kpa。

　　4.根據權利要求3所述一種含硫廢水可調式負壓脫硫裝置，其特征在于，所述填料層(9)使用的填料為規整填料、散堆填料中的一種或兩種的組合。

　　5.根據權利要求1所述一種含硫廢水可調式負壓脫硫裝置，其特征在于,所述酸液加藥罐(2)中的酸液為硫酸、鹽酸、磷酸、醋酸、檸檬酸中的一種。

　　6.根據權利要求1所述一種含硫廢水可調式負壓脫硫裝置，其特征在于,所述經酸液調節后的含硫廢水進入負壓脫硫罐(7)的PH值為4.5-6.0。

　　說明書

　　一種含硫廢水可調式負壓脫硫裝置

　　技術領域

　　本發明涉及一種脫硫裝置，具體涉及一種含硫廢水可調式負壓脫硫裝置。

　　背景技術

　　含硫廢水的主要特點即廢水含有大量的硫化物，廢水中一旦含有大量硫化物說明其廢水是帶毒的，且?guī)в写碳ば猿粑兜�，因為硫化物中含有大量的溶解性硫化氫H2S、HS-、S2-等許多酸性的金屬離子污染硫化物。其中硫化氫是具有毒性的，且會產生大量的臭味。硫化氫廢水還會腐蝕其管道等金屬設備，時間長了會與廢水中的微生物反應生成硫酸，增強其酸性與腐蝕性。

　　發明內容

　　本發明的目的在于針對現有技術中存在的問題提供一種脫硫效率高、操作簡單、便于維護、自動化程度高的含硫廢水可調式負壓脫硫裝置。

　　本發明的技術方案是：

　　一種含硫廢水可調式負壓脫硫裝置，包括PH值調節系統和負壓脫硫罐，所述PH值調節系統包括酸液加藥罐和管道混合器，酸液在酸液加藥罐內由循環提升泵提升到管道混合器中與含硫廢水混合，管道混合器通過管道與負壓脫硫罐連接，管道混合器出口處設置有PH值監測儀;所述負壓脫硫罐上部進口處設置布水噴頭，中間部位設置有填料層，填料層下方設置曝氣管，曝氣管連接進氣閥門，負壓脫硫罐設置集水斗，所述負壓脫硫罐的頂上設置集氣罩，集氣罩與出口連接的管線上設置出氣閥門和真空泵，集氣罩上設置真空表，所述負壓脫硫罐的底部設置上下兩路排水管道，兩路排水管道通過循環提升泵連接匯合，匯合后的排水管道連接外輸接口，位于上方的一路排水管道上設置外輸閥門、回水閥門，位于下方的一路排水管道上設置排水閥門。

　　具體的，所述酸液加藥罐內設置有機械攪拌器可將酸液攪拌均勻。

　　具體的，所述負壓脫硫罐內的壓力保持為-40Kpa～-90Kpa。

　　具體的，所述填料層使用的填料為規整填料、散堆填料中的一種或兩種的組合。

　　具體的，所述酸液加藥罐中的酸液為硫酸、鹽酸、磷酸、醋酸、檸檬酸中的一種。

　　具體的，所述經酸液調節后的含硫廢水進入負壓脫硫罐的PH值為4.5-6.0。

　　本發明提供可調式負壓脫硫裝置將含硫廢水中的硫以硫化氫氣體形式排出，可實現硫的資源化回收，與傳統氧化法比較降低了藥劑的投加成本，避免了氧化形成的含硫污泥帶來的二次污染;與傳統氣提法比較降低了氣提氣的消耗，處理廢水成本大大降低。本發明提供的脫硫裝置中負壓脫硫罐內采用噴淋方式，使含硫廢水形成液膜，提高了硫化氫氣體的脫除率，利用外輸水泵向負壓脫硫罐內循環輸水，提高了罐內含硫廢水的擾動強度，提高了硫化氫氣體的脫除率。
