申請日2015.07.31

　　公開(公告)日2015.11.18

　　IPC分類號B30B15/00

　　摘要

　　一種用于水處理劑生產的壓片機減震結構，減震底板包括鋼板，壓片機本體的底座連接在鋼板頂面;壓片機本體的底座與鋼板之間隔有橡膠墊;壓片機本體的底座上和鋼板上設有對應通孔，通孔內穿有螺栓，螺栓的上下兩端分別旋有螺帽，兩個螺帽與鋼板紙件隔有壓簧;鋼板底面連接有鋼輪模塊，鋼輪與地面之間墊有鋼軌;鋼輪模塊與鋼板之間隔有壓簧;鋼板通過拉簧與鋼軌連接，拉簧的軸向傾斜于水平面;壓片機本體的進料口連接減震接頭，該減震接頭是可曲擾橡膠接頭;可曲擾橡膠接頭的軸向與水平面傾斜，且可曲擾橡膠接頭的一端通過法蘭與壓片機本體的進料口連接。本方案對上、下、前和后4個方向的留有震動余量，并采用彈簧和橡膠墊來吸收震動。

　　權利要求書

　　1.一種用于水處理劑生產的壓片機減震結構，包括壓片機本體，其特征是還包括減震底板和管道減震接頭;

　　所述減震底板包括鋼板，所述壓片機本體的底座連接在鋼板頂面;壓片機本體的底座與鋼板之間隔有橡膠墊;壓片機本體的底座上和鋼板上設有對應通孔，通孔內穿有螺栓，螺栓的上下兩端分別旋有螺帽，兩個螺帽與鋼板紙件隔有壓簧;鋼板底面連接有鋼輪模塊，鋼輪與地面之間墊有鋼軌;鋼輪模塊與鋼板之間隔有壓簧;鋼板通過拉簧與鋼軌連接，拉簧的軸向傾斜于水平面;

　　壓片機本體的進料口連接減震接頭，該減震接頭是可曲擾橡膠接頭;所述可曲擾橡膠接頭的軸向與水平面傾斜，且可曲擾橡膠接頭的一端通過法蘭與壓片機本體的進料口連接。

　　2.根據權利要求1所述的用于水處理劑生產的壓片機減震結構，其特征是鋼輪模塊有四個，分別在鋼板底面的四角位置。

　　3.根據權利要求1所述的用于水處理劑生產的壓片機減震結構，其特征是鋼板的四個角的位置都連接有拉簧;連接在同一軌道上的兩個拉簧，其拉力在水平方向上分力的方向相反。

　　4.根據權利要求1所述的用于水處理劑生產的壓片機減震結構，其特征是所述螺帽與壓簧之間隔有墊圈。

　　說明書

　　一種用于水處理劑生產的壓片機減震結構

　　技術領域

　　本實用新型涉及一種生產設備減震技術，尤其是一種用于水處理劑生產的壓片機減震結構。

　　背景技術

　　目前，固體(片狀)水處理劑生產過程中，壓片機是必備設備，采用壓片機把顆粒狀物料壓制成類似于藥片的形狀，并在其上壓制字跡等。目前市場上并沒有專用于水處理劑生產的壓片機，水處理劑廠商一般采用普通制藥的壓片機。在用于一般藥劑制備過程中，壓片機本身的震動是非常大的，壓片機設計制造的時候會采用減震設計。但是，水處理劑的原料多采用礦物質原料，其硬度大小和顆粒大小都遠大于一般藥劑的粉狀原料。采用普通壓片機，其震動會大大增加，嚴重影響了整條生產線的穩定性和設備本身的壽命。

　　發明內容

　　為了解決上述技術問題，本實用新型提供了一種用于水處理劑生產的壓片機減震結構，包括壓片機本體，還包括減震底板和管道減震接頭;

　　所述減震底板包括鋼板，所述壓片機本體的底座連接在鋼板頂面;壓片機本體的底座與鋼板之間隔有橡膠墊;壓片機本體的底座上和鋼板上設有對應通孔，通孔內穿有螺栓，螺栓的上下兩端分別旋有螺帽，兩個螺帽與鋼板紙件隔有壓簧;鋼板底面連接有鋼輪模塊，鋼輪與地面之間墊有鋼軌;鋼輪模塊與鋼板之間隔有壓簧;鋼板通過拉簧與鋼軌連接，拉簧的軸向傾斜于水平面;壓片機本體的進料口連接減震接頭，該減震接頭是可曲擾橡膠接頭;所述可曲擾橡膠接頭的軸向與水平面傾斜，且可曲擾橡膠接頭的一端通過法蘭與壓片機本體的進料口連接。

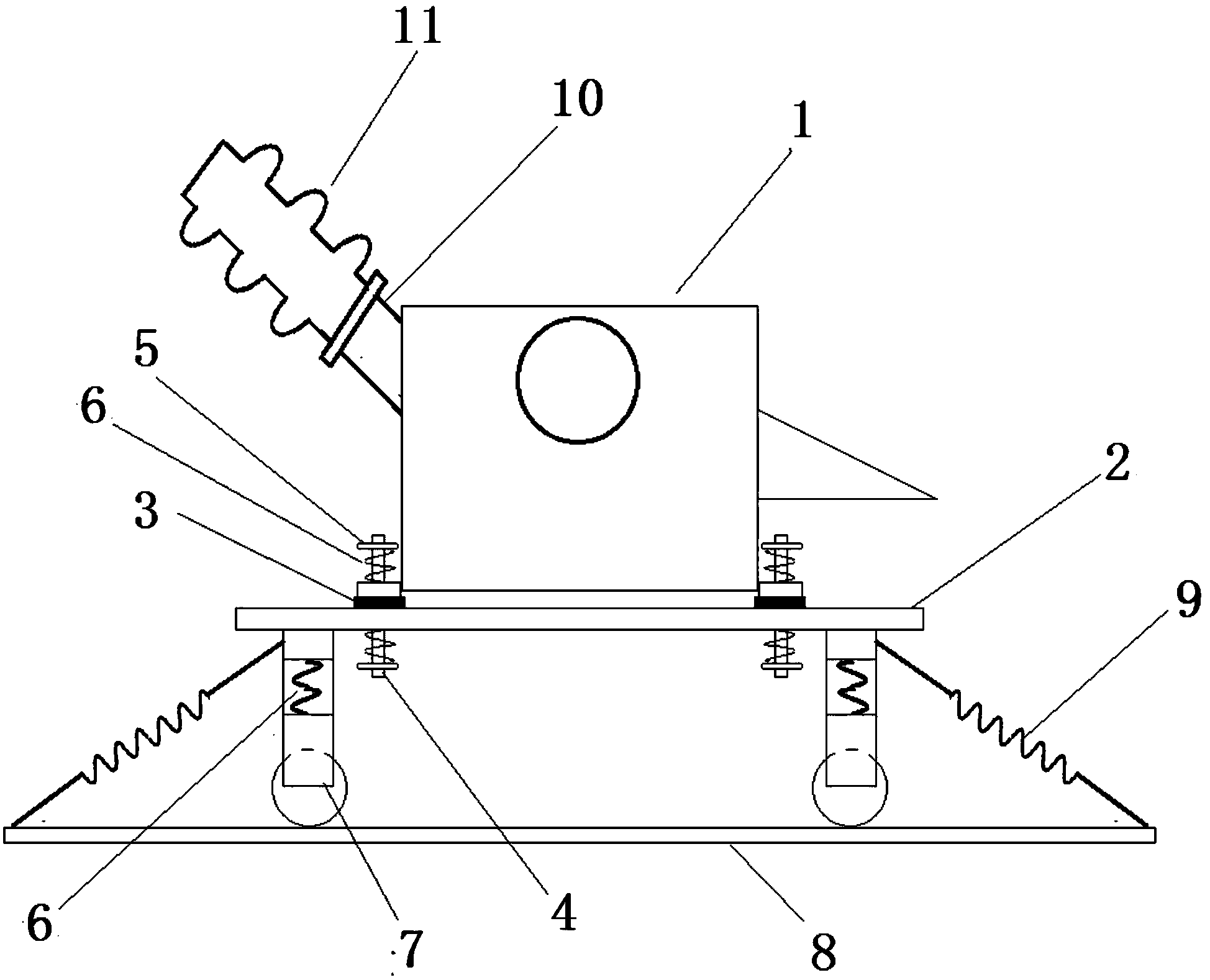

　　本方案對上、下、前和后4個方向的留有震動余量，并采用彈簧和橡膠墊來吸收震動。對于與其它設備連接的進料口位置，采用可曲擾橡膠接頭連接，隔離震動。由于該接頭內有凹槽，所以，采用傾斜的方式，使物料盡可能地通過震動進入壓片機本體。

　　為了進一步增加減震效果，還設計了如下方案：

　　鋼輪模塊有四個，分別在鋼板底面的四角位置。鋼板的四個角的位置都連接有拉簧;連接在同一軌道上的兩個拉簧，其拉力在水平方向上分力的方向相反。所述螺帽與壓簧之間隔有墊圈。
