申請日2015.07.31

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/08

　　摘要

　　本發明涉及一種涂料廢水處理裝置，調節池內進入原水，調節池內的水通過提升泵進入前置過濾器過濾后進入脫氣碳化聯動裝置中;脫氣碳化聯動裝置中設有碳化膜組件，碳化膜組件上通過真空泵連有活性炭尾氣處理裝置;碳化膜組件的出口連接著加藥池a，加藥池a內的廢水可通過泵a進入微電解裝置;微電解裝置的出水口連接著加藥池b，加藥池b內的廢水通過泵b進入蛇形管進行芬頓反應;蛇形管的出水口連接著加藥池c，加藥池c的出口連接著混凝沉淀池;混凝沉淀池上部的清液通過泵c進入光催化裝置，所述光催化裝置的出水口連接著中間水箱，中間水箱的水通過泵d進入強化過濾器。本發明降低了涂料廢水的COD，裝置流程簡單，使用壽命長。

　　權利要求書

　　1.一種涂料廢水處理裝置，其特征在于：它包括調節池，調節 池內進入原水;所述調節池內的水通過提升泵進入前置過濾器過濾后 進入脫氣碳化聯動裝置中;所述脫氣碳化聯動裝置的底部連接有曝氣 裝置;所述脫氣碳化聯動裝置中設有碳化膜組件，碳化膜組件上通過 真空泵連接有活性炭尾氣處理裝置，經碳化膜組件處理的廢水使可 溶、混溶性的揮發性有機物溶解度降低而揮發，在真空泵的真空抽吸 下?lián)]發性有機物通過強氧化后進入活性炭尾氣處理裝置;

　　所述碳化膜組件的出口連接著加藥池a，加藥池a中加稀硫酸來 調節其內的PH值;所述加藥池a內的廢水可通過泵a進入微電解裝 置，且微電解裝置與所述的曝氣裝置連接在一起;

　　所述微電解裝置的出水口連接著加藥池b，加藥池b加藥后，加 藥池b內的廢水通過泵b進入蛇形管進行芬頓反應;

　　所述蛇形管的出水口連接著加藥池c，加藥池c加藥后，加藥池 c的出口連接著混凝沉淀池;

　　所述混凝沉淀池上部的清液通過泵c進入光催化裝置，所述光催 化裝置的出水口連接著中間水箱，中間水箱的水通過泵d進入強化過 濾器，強化過濾器降低廢水的COD值，最終水排出。

　　2.根據權利要求1所述的一種涂料廢水處理裝置，其特征在于： 所述原水通過泵進入調節池，其進水速率為3.5t/h,調節池的體積為 20～30m3，調節池內達到一定水量后裝置開始正常運行。

　　3.根據權利要求1所述的一種涂料廢水處理裝置，其特征在于： 所述碳化膜組件是由30支中空纖維管膜串聯組成，中空纖維管膜上設 有進氣口、出氣口、進水口和出水口，30支中空纖維管膜采用了中心 布水器使管膜在碳化膜組件內部填充均勻，氣、水兩相接觸面大，脫 氣效率高。

　　4.根據權利要求1所述的一種涂料廢水處理裝置，其特征在于： 所述脫氣碳化聯動裝置與真空泵之間的管線上安裝有真空壓力表。

　　5.根據權利要求1所述的一種涂料廢水處理裝置，其特征在于： 所述光催化裝置外設有紫外線裝置，光催化裝置以高光敏二氧化鈦膜 為半導體二氧化鈦催化劑，在特定波長的紫外光波的照射下，且光催 化裝置中加入絡合物，加入絡合物后增強了紫外線的能力。

　　6.根據權利要求1所述的一種涂料廢水處理裝置，其特征在于： 所述強化過濾器采用PTFE雙向拉伸親水膜為濾芯的過濾器。

　　說明書

　　一種涂料廢水處理裝置

　　技術領域：

　　本發明涉及廢水處理裝置領域，更具體的說是涉及一種涂料廢水 處理裝置。

　　背景技術：

　　在生產企業排放的涂料廢水主要成分有甲苯、二甲苯、雙環戊二 烯、苯酐、順酐、丁烯二酸(順、反)、甲縮醛、乙縮醛、乙醇、二 甲醚、丁酯、次磷酸等，這些。常含有酚類、苯類及重金屬(表面處 理)等有毒有害物質，涂料廢水蒸發產水的COD=4000-5000mg/L。 pH=4-12.5不等。酚是一種化學助致癌劑，如果將高濃度的含酚 廢水排放到水域里會使水生物受到損害。目前涂料工業使用的顏料中 還含有鉛和鉻。鉛是目前最廣泛的污染元素，其對造血裝置的危害作 用主要涉及大腦、小腦以及脊髓和周圍神經。鉻化物毒性很大，主要 通過飲用水和食物進入人體。因此涂料廢水對水域的危害非常嚴重。 廢水中的有機物種類多，成分復雜，COD含量高，并具有一定的毒性， 此類廢水的特點是：(1)單位產品的廢水產生量少，但污染物組成十 分復雜;(2)含多種有毒性的、難于生化降解的高分子有機化合物， 且濃度很高;(3)廢水中固體物含量也很高。油漆廢水的處理方法有 物化法和生化法，物化分離法主要有氣浮、混凝沉淀、吸附、微濾、 超濾、反滲透膜分離等，生化處理法主要有好氧生物處理、厭氧生物 處理等，這些工藝相組合形成許多油漆涂料廢水處理裝置。但存在工 藝流程冗長，設備不能充分發揮作用，處理成本高，達標排放穩定性 差，處理效果有待提高。

　　發明內容：

　　本發明的目的是針對現有技術的不足之處，提供一種涂料廢水處 理裝置，本裝置降低了涂料廢水的COD值，工藝流程簡單，使用壽命 長，投資費用少，操作維護方便，運行成本低，處理效果穩定。

　　本發明的技術解決措施如下：

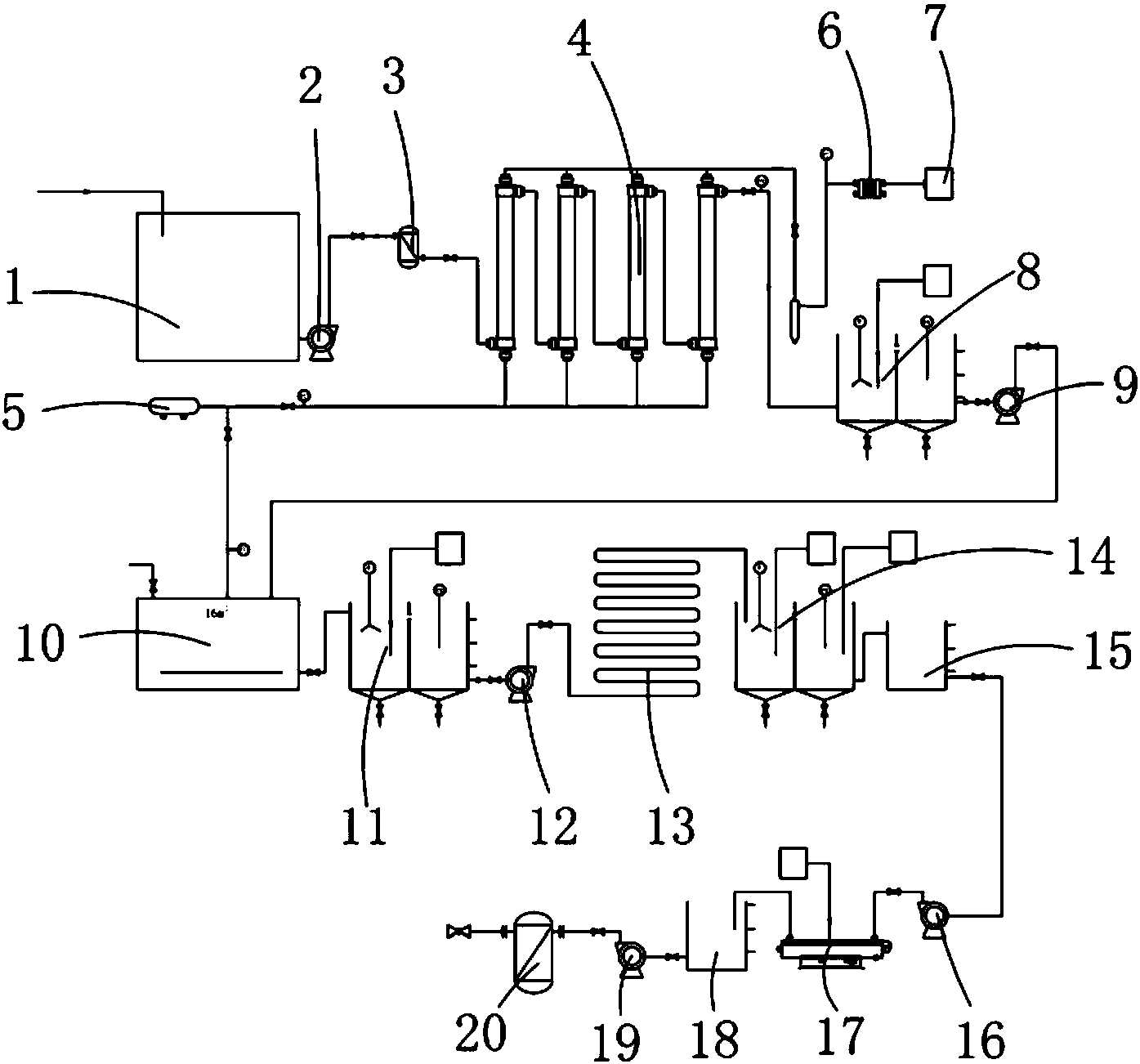

　　一種涂料廢水處理裝置，它包括調節池，調節池內進入原水;所 述調節池內的水通過提升泵進入前置過濾器過濾后進入脫氣碳化聯 動裝置中;所述脫氣碳化聯動裝置的底部連接有曝氣裝置;所述脫氣 碳化聯動裝置中設有碳化膜組件，碳化膜組件上通過真空泵連接有活 性炭尾氣處理裝置，經碳化膜組件處理的廢水使可溶、混溶性的揮發 性有機物溶解度降低而揮發，在真空泵的真空抽吸下?lián)]發性有機物通 過強氧化后進入活性炭尾氣處理裝置;所述碳化膜組件的出口連接著 加藥池a，加藥池a中加稀硫酸來調節其內的PH值;所述加藥池a 內的廢水可通過泵a進入微電解裝置，且微電解裝置與所述的曝氣裝 置連接在一起;所述微電解裝置的出水口連接著加藥池b，加藥池b 加藥后，加藥池b內的廢水通過泵b進入蛇形管進行芬頓反應;所述 蛇形管的出水口連接著加藥池c，加藥池c加藥后，加藥池c的出口 連接著混凝沉淀池;所述混凝沉淀池上部的清液通過泵c進入光催化 裝置，所述光催化裝置的出水口連接著中間水箱，中間水箱的水通過 泵d進入強化過濾器，強化過濾器降低廢水的COD值，最終廢水排出。

　　作為優選，所述原水通過泵進入調節池，其進水速率為3.5t/h, 調節池的體積為20～30m3，調節池內達到一定水量后裝置開始正常運 行。

　　作為優選，所述碳化膜組件是由30支中空纖維管膜串聯組成，中 空纖維管膜上設有進氣口、出氣口、進水口和出水口，30支中空纖維 管膜采用了中心布水器使管膜在碳化膜組件內部填充均勻，氣、水兩 相接觸面大，脫氣效率高。

　　作為優選，所述脫氣碳化聯動裝置與真空泵之間的管線上安裝有 真空壓力表。

　　作為優選，所述光催化裝置外設有紫外線裝置，光催化裝置以高 光敏二氧化鈦膜為半導體二氧化鈦催化劑，在特定波長的紫外光波的 照射下，且光催化裝置中加入絡合物，加入絡合物后增強了紫外線的 能力。

　　作為優選，所述強化過濾器采用PTFE雙向拉伸親水膜為濾芯的 過濾器。

　　本發明的有益效果在于：

　　本發明降低了涂料廢水的COD值，COD值降至700mg/L以下，本 發明的碳化膜組件是由30支中空纖維管膜串聯組成，中空纖維管膜具 有膜接觸面積大、膜絲強韌等特點。跟國內其它同類產品比較，具有 以下幾大優勢：1、中空纖維管膜采用雙向拉伸技術，可以精確控制 膜管的開孔率，適合不同工藝用途;2、中空纖維管膜經過疏水化處 理，保證長時間的“過氣不過水”;疏水化處理之后的管膜，采用了 中心布水器使管膜在組件內部填充更均勻，氣、水兩相接觸面更大， 從而脫氣效率更高。

　　本發明的微電解裝置具有如下優點：(1)反應速率快，一般工業 廢水只需要半小時至數小時;(2)作用有機污染物質范圍廣，如：含 有偶氟、碳雙鍵、硝基、鹵代基結構的難除降解有機物質等都有很好 的降解效果;(3)工藝流程簡單、使用壽命長、投資費用少、操作維 護方便、運行成本低、處理效果穩定。處理過程中只消耗少量的微電 解反應劑。微電解劑只需定期添加無需更換，添加也無需進行活化直 接投入即可。(4)廢水經微電解處理后會在水中形成原生態的亞鐵或 鐵離子，具有比普通混凝劑更好的混凝作用，無需再加鐵鹽等混凝劑， COD去除率高，并且不會對水造成二次污染;(5)具有良好的混凝效 果，色度、COD去除率高，同量可在很大程度上提高廢水的可生化性。

　　本發明在廢水COD已降至達標后，進入強化過濾裝置。此裝置中 強化過濾器采用PTFE雙向拉伸親水膜為濾芯的過濾器，能有效的去 除色度，等極微量的有機物。傳統的超濾膜不能去除微量有機污染物 和少量、微量的金屬離子，而表面活性劑分子的膠團作用以及膠團的 增溶作用等性質可使水中微量污染物聚集在表面活性劑膠團表面并 經過濾膜實現分離�？墒箯U水COD降低至更低，保證裝置的穩定性。
