申請日2015.09.11

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/08

　　摘要

　　一種薄膜生產線模塊化分質給水處理裝置，涉及工業純水領域，其特征在于：包括預處理模塊、深度處理模塊和精度處理模塊，所述預處理模塊的輸出端連接到深度處理模塊輸入端，所述的深度處理模塊的輸出端連接到精度處理模塊輸入端。本實用新型以市政水壓為原始動力，對來水進行處理后使之分別達到薄膜生產線工藝用水、低壓鍋爐補水、在線涂布單元原料用水等對水質的要求，實現一體化分質供水，安全性高，適合各類薄膜工業生產線，特別是BOPP、BOPET等含有在線涂布工段的生產線使用。

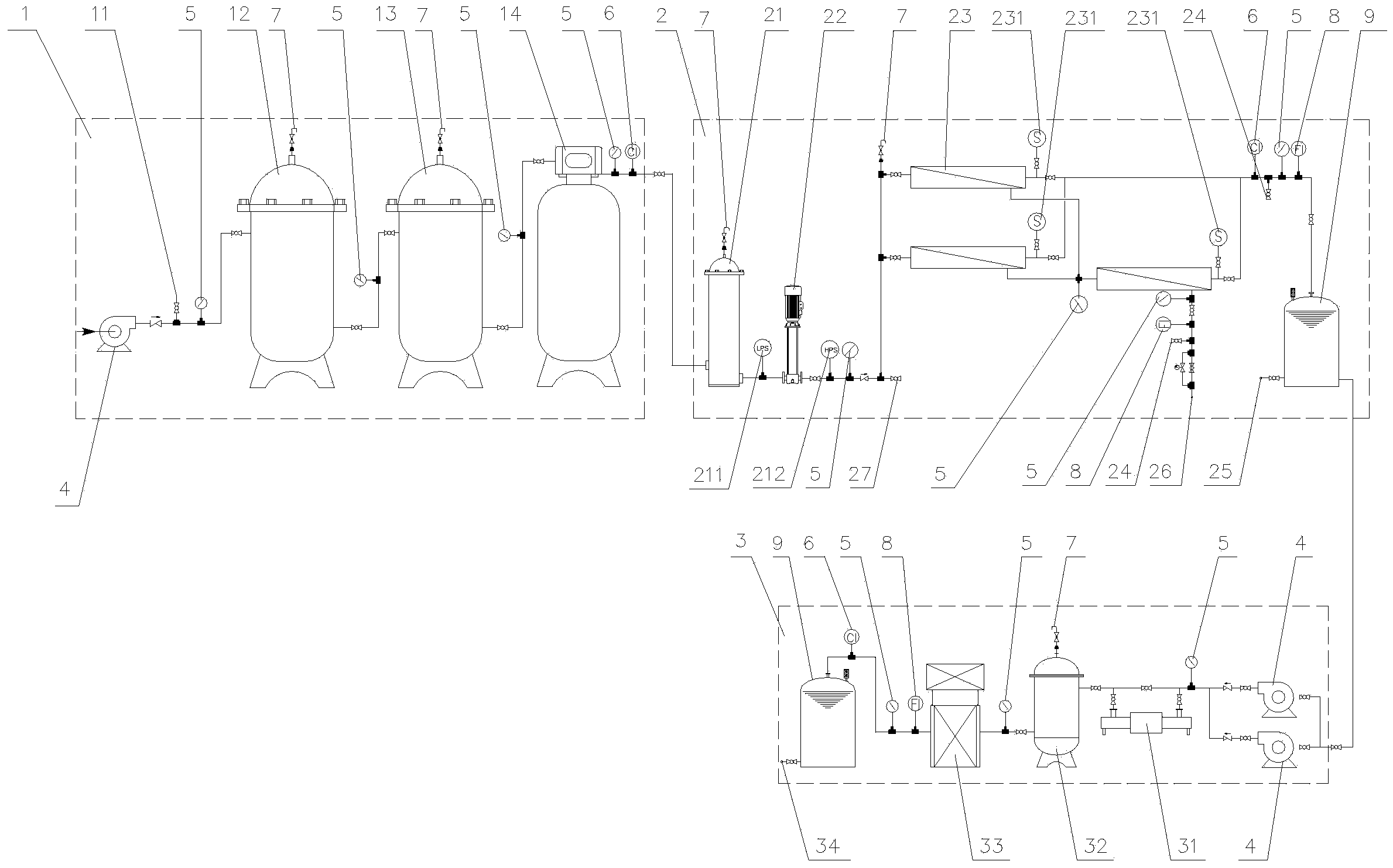

　　摘要附圖



　　權利要求書

　　1.一種薄膜生產線模塊化分質給水處理裝置，其特征在于：包括預處理模塊、深度處理模塊和精度處理模塊，所述預處理模塊的輸出端連接到深度處理模塊輸入端，所述的深度處理模塊的輸出端連接到精度處理模塊輸入端。

　　2.根據權利要求1所述的一種薄膜生產線模塊化分質給水處理裝置，其特征在于：預處理模塊由低壓泵、原水接口、袋式過濾器、活性炭過濾器、軟水器組成，并依次進行連接。

　　3.根據權利要求2所述的一種薄膜生產線模塊化分質給水處理裝置，其特征在于：原水接口與袋式過濾器之間，袋式過濾器與活性炭過濾器之間，活性炭過濾器與軟水器之間以設有壓力表，軟水器之后設有壓力表與電導率儀，袋式過濾器與活性炭過濾器上設有排氣閥。

　　4.根據權利要求1所述的一種薄膜生產線模塊化分質給水處理裝置，其特征在于：深度處理模塊由保安過濾器、高壓泵、膜組件與水箱及用水接口組成，并依次進行連接。

　　5.根據權利要求4所述的一種薄膜生產線模塊化分質給水處理裝置，其特征在于：高壓泵之前設有低壓開關，高壓泵之后設有高壓開關與壓力表，膜組件的進水段設有清洗進水接口，膜組件的淡水出水段設有取樣閥、電導率儀、流量計、清洗回水接口，膜組件的濃水段設有濃水排口，并設有壓力表、濃水流量計、濃水排口以及清洗回水接口。

　　6.根據權利要求1所述的一種薄膜生產線模塊化分質給水處理裝置，其特征在于：精度處理模塊由低壓泵、紫外殺菌器、精濾器、連續電除鹽裝置與水箱及用水接口組成，并依次進行連接。

　　7.根據權利要求6所述的一種薄膜生產線模塊化分質給水處理裝置，其特征在于：低壓泵與紫外殺菌器之間、紫外殺菌器與精濾器之間，精濾器與連續電除鹽裝置之間及連續電除鹽裝置之后均設有壓力表,連續電除鹽裝置之后還設有電導率儀與流量計。

　　說明書

　　一種薄膜生產線模塊化分質給水處理裝置

　　技術領域

　　本實用新型涉及工業純水領域，具體涉及一種薄膜生產線模塊化分質給水處理裝置。

　　背景技術

　　目前我國的薄膜生產線主體設備主要依靠國外進口，配套工藝設備用水點有低壓鍋爐用水、在線涂布用水、工藝循環冷卻用水。其用水水質根據設備性能不同，水質也不同，但都必須達到相應水質標準，如低壓鍋爐補水源水需滿足GB1576-2008《工業鍋爐水質》，工藝用水水質需滿足《工業循環冷卻水處理設計規范》GB50050-2007表3.1.9 各行業閉式系統用水指標，在線涂布原料用水需滿足新版《分析實驗室用水國家標準》(GB/T6682-2008)一級水標準。

　　目前薄膜生產線用水工藝處理方法主要有兩種，一是根據用水點水質，獨立處理，互不影響，這種方法較為普遍，但投入成本太高，且工藝上重復投資，造成不必要的資金浪費。二是將市政自來水經過濾預處理和一級反滲透處理后集中到純水箱，然后輸送到各用水點單獨再處理后使用，仍然處于分散處理的模式，且其生產設備結構復雜、制造工藝繁瑣，產品制造成本仍然較高。上述兩種方法不但工藝復雜，并且由于位置分散，不利于集中管理，造成水質達不到用水標準，進而影響產品質量和工藝運行安全。

　　實用新型內容

　　本實用新型目的是針對現有技術存在的缺陷提供一種薄膜生產線模塊化分質給水處理裝置。

　　本實用新型為實現上述目的，采用如下技術方案：

　　一種薄膜生產線模塊化分質給水處理裝置，其特征在于：包括預處理模塊、深度處理模塊和精度處理模塊，每個模塊均獨立運行，自動控制,所述預處理模塊的輸出端連接到深度處理模塊輸入端，所述的深度處理模塊的輸出端連接到精度處理模塊輸入端。

　　預處理模塊由低壓泵、原水接口、袋式過濾器、活性炭過濾器、軟水器組成，并依次進行連接。

　　原水接口與袋式過濾器之間，袋式過濾器與活性炭過濾器之間，活性炭過濾器與軟水器之間以設有壓力表，軟水器之后設有壓力表與電導率儀，袋式過濾器與活性炭過濾器上設有排氣閥。

　　深度處理模塊由保安過濾器、高壓泵、膜組件與水箱及用水接口組成，并依次進行連接。

　　高壓泵之前設有低壓開關，高壓泵之后設有高壓開關與壓力表，膜組件的進水段設有清洗進水接口，膜組件的淡水出水段設有取樣閥、電導率儀、流量計、清洗回水接口，膜組件的濃水段設有濃水排口，并設有壓力表、濃水流量計、濃水排口以及清洗回水接口。

　　精度處理模塊由低壓泵、紫外殺菌器、精濾器、連續電除鹽裝置與水箱及用水接口組成，并依次進行連接。

　　低壓泵與紫外殺菌器之間、紫外殺菌器與精濾器之間，精濾器與連續電除鹽裝置之間及連續電除鹽裝置之后均設有壓力表,連續電除鹽裝置之后還設有電導率儀與流量計。

　　其中預處理模塊、深度處理模塊組合處理后，其水質可以達到低壓鍋爐補水與工藝用水標準，由泵供至用水點，深度處理模塊出水經精度處理模塊精度處理后可以達到在線涂布原料用水標準，由泵供至用水點。

　　本實用新型的有益效果：該薄膜生產線模塊化給水處理裝置結構簡單，可靈活移動，根據水量水質優化組合，生產成本低，實現了薄膜生產線一體化在線分質給水，降低了投資，實現了集中管理。
