申請日2015.07.31

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/06

　　摘要

　　本實用新型提供一種廢水中高濃度磷的去除裝置，包括廢水凈化室及安裝在廢水凈化室內的微孔氣泡發生裝置、微電流電解裝置、鐵鹽自動投加裝置、懸浮物收集裝置。所述廢水凈化室的兩側分別設置進水口及出水口。所述微孔氣泡發生裝置包括空氣壓縮機、輸氣導管及微孔氣泡發生器，空氣壓縮機通過輸氣導管與微孔氣泡發生器連接。所述微電流電解裝置包括微電流電解電源及與微電流電解電源連接的解電極。所述懸浮物收集裝置包括懸浮物吸入裝置及與懸浮物吸入裝置連通的懸浮物收集裝置，微孔氣泡發生器位于電解電極下方。本實用新型除磷效果好、工藝簡單、運行成本低、磷回收效果好。

　　權利要求書

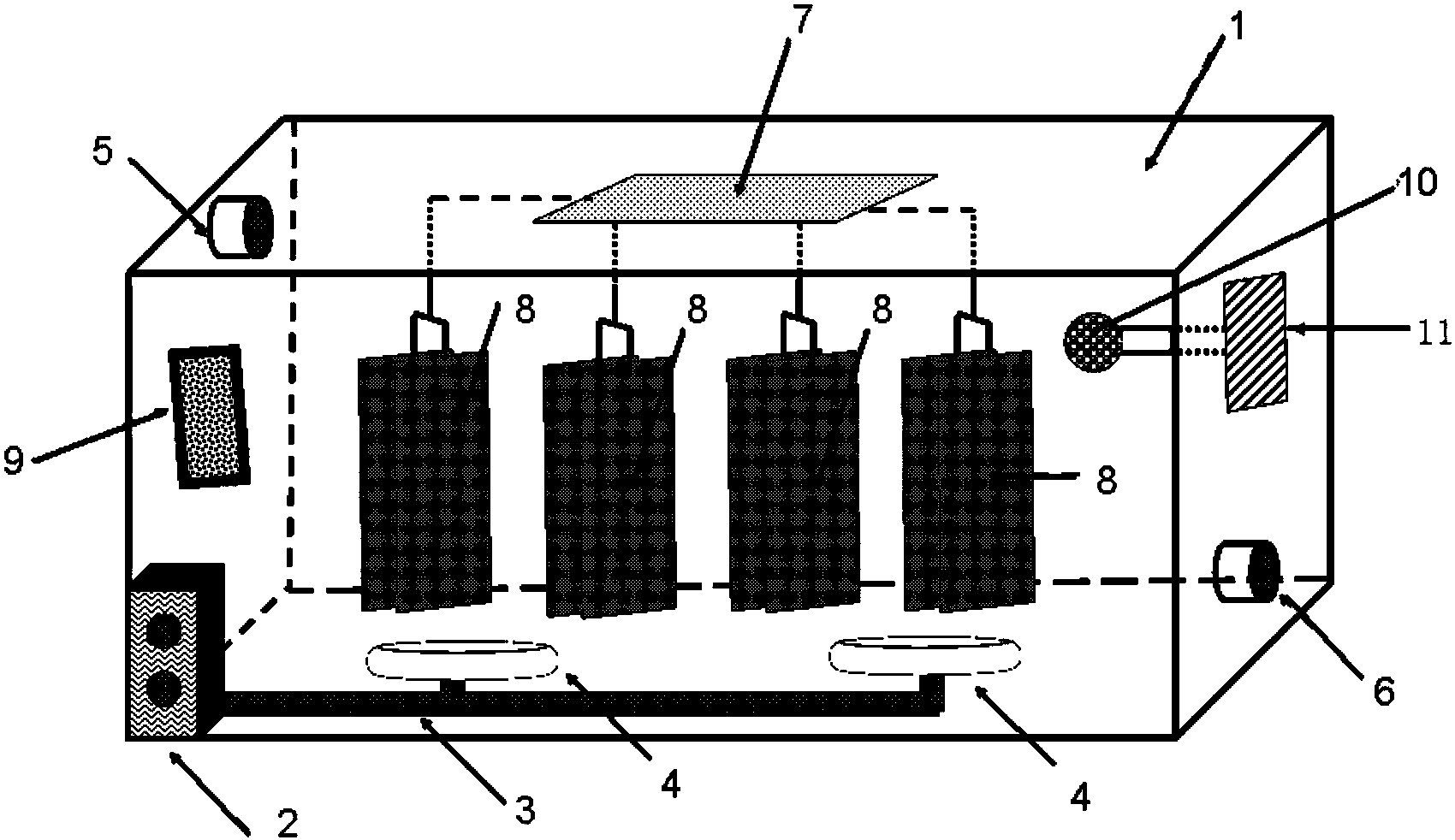

　　1.一種廢水中高濃度磷的去除裝置，其特征在于：包括廢水凈化室(1)及安裝在廢水凈化室(1)內的微孔氣泡發生裝置、微電流電解裝置、鐵鹽自動投加裝置(9)、懸浮物收集裝置，所述廢水凈化室(1)的兩側分別設置進水口(5)及出水口(6)，所述微孔氣泡發生裝置包括空氣壓縮機(2)、輸氣導管(3)及微孔氣泡發生器(4)，空氣壓縮機(2)通過輸氣導管(3)與微孔氣泡發生器(4)連接，所述微電流電解裝置包括微電流電解電源(7)及與微電流電解電源(7)連接的電解電極(8)，所述懸浮物收集裝置包括懸浮物吸入裝置(10)及與懸浮物吸入裝置(10)連通的懸浮物收集裝置(11)，所述的鐵鹽自動投加裝置(9)用于自動定量向廢水凈化室(1)內投加除磷劑亞鐵鹽，微孔氣泡發生器(4)位于電解電極(8)下方。

　　2.如權利要求1所述的廢水中高濃度磷的去除裝置，其特征在于：電解電極(8)由正負兩極電極片組成電解電極對，電解電極對呈片狀結構。

　　3.如權利要求1所述的廢水中高濃度磷的去除裝置，其特征在于：微孔氣泡發生器(4)為圓盤狀結構。

　　說明書

　　一種廢水中高濃度磷的去除裝置

　　技術領域

　　本實用新型涉及水環境凈化領域，具體是一種廢水中高濃度磷的 去除裝置。

　　背景技術

　　大量含磷、氮等元素的生活污水和工業廢水的排放，使水體中浮 游生物迅速繁殖，水體含氧量下降，嚴重污染水環境，給工業、農業、 旅游業等都帶來了極大的危害。氮、磷等營養物質濃度升高，是藻類 大量繁殖的原因，其中又以磷為關鍵因素。因此，如何有效降低污水 中磷的濃度，對消除污染、保護環境具有十分重要的意義。

　　目前，含磷廢水的處理主要有生物法、化學法與吸附法等。在發 明名稱為“一種芽孢桿菌及其在含磷廢水處理中的應用(申請?zhí)枺?201410016295.1)”中，公布了應用芽孢桿菌處理含磷廢水的方法。 該發明從雞糞與活性污泥混合泥源中篩選分離得到一株具有在厭氧 條件下將水中的磷酸鹽還原為磷化氫的細菌，可應用于不同濃度的含 磷廢水處理。該菌株應用于廢水的除磷的產物磷化氫溶解度較低易與 廢水分離，不需排泥來除磷和考慮系統厭氧釋磷、好氧攝磷協調問題， 且厭氧微生物的生長速率比好氧微生物小，不會產生大量的剩余污 泥。但是，利用微生物處理含磷廢水，微生物生長需要較長時間，而 且要保證微生物生存所需的條件。

　　在發明名稱為“一種含磷廢水處理方法(申請?zhí)枺?201410651110.4)”中，公布了一種利用水化氯鋁酸鈣處理含磷廢水的 方法，該專利確定了水化氯鋁酸鈣除磷的使用條件中溶液pH為8-10， 水化氯鋁酸鈣投藥量為5.33-31.97g/L，對濃度為0.91-2.73mg/L的磷 溶液中的磷去除率達到99.45-99.82%。該方法除磷需要調節水體pH， 除磷過后需要重新調節水體pH，因此處理較為復雜。

　　在發明名稱為“一種污水除磷的方法(申請?zhí)枺?01410608472.5)” 中，公布了一種利用聚丙烯酰胺處理含磷廢水的方法，該專利按一定 比例將聚丙烯酰胺投入到加藥罐中，由加藥泵24小時不停將聚丙烯 酰胺打入靜態混合器與將進入污水池的污水充分混合，之后混合了聚 丙烯酰胺的污水進入增稠器內進行沉降，沉降過后的污泥經增稠器底 部的污泥泵打入壓濾機，溢流的污水重新回流到增稠器內，污泥由壓 濾機經人工操作將濾餅卸除。該方法投加聚丙烯酰胺，易造成二次污 染，且經過需要沉降、壓濾等，操作復雜。

　　在發明名稱為“一種立式連續流除磷裝置及方法(申請?zhí)枺?2014106546796)”中，公布了一種利用聚磷菌除磷的裝置，污水由進 水口首先進入反應中的厭氧區，聚磷菌利用污水中有機碳源形成胞內 聚合物(PHA，PHB和PHV)，同時將體內的正磷酸鹽釋放到水體中; 隨后進入好氧區，聚磷菌體內的胞內聚合物分解產生能量，同時細胞 吸收水體中的正磷酸鹽，形成胞內聚磷酸鹽;而后在沉淀池中實現泥 水分離。該裝置采用生物除磷工藝，微生物除磷所需時間長且除磷所 需的工藝條件較為復雜。

　　在發明名稱為“一種廢水深度除磷并回用的方法與裝置(申請?zhí)枺?2013105248583)”中，公布了一種通過生物處理裝置、過濾裝置、第 一反滲透/納濾裝置、第二反滲透/納濾裝置等進行廢水深度除磷裝置， 該裝置構造復雜，工藝條件復雜，反滲透、納濾等成本較高。

　　從以上的除磷方法可以看出，生物法除磷處理，微生物生長需要 較長時間，且需要苛刻的生長條件，因此操作較為復雜�；瘜W(xué)法除磷 會產生大量的污泥，調節pH等導致除磷方法更為繁瑣，而且化學藥 劑的選擇較困難，易造成二次污染�，F(xiàn)有除磷裝置包括生物除磷裝置、 化學除磷裝置都存在一定的除磷時間長、裝置工藝復雜、成本較高的 缺點。因此，開發一種結構簡單，能快速、充分將廢水中磷去除，同 時在除磷過程中能較為方便的將磷回收的裝置非常必要。

　　發明內容

　　本實用新型的目的是針對現有技術的不足，提供的一種除磷效果 好、工藝簡單、運行成本低、磷回收效果好的廢水中高濃度磷的去除 裝置。

　　一種廢水中高濃度磷的去除裝置，包括廢水凈化室及安裝在廢水 凈化室內的微孔氣泡發生裝置、微電流電解裝置、鐵鹽自動投加裝置、 懸浮物收集裝置，所述廢水凈化室的兩側分別設置進水口及出水口， 所述微孔氣泡發生裝置包括空氣壓縮機、輸氣導管及微孔氣泡發生 器，空氣壓縮機通過輸氣導管與微孔氣泡發生器連接，所述微電流電 解裝置包括微電流電解電源及與微電流電解電源連接的解電極，所述 懸浮物收集裝置包括懸浮物吸入裝置及與懸浮物吸入裝置連通的懸 浮物收集裝置，所述的鐵鹽自動投加裝置用于自動定量向廢水凈化室 內投加除磷劑亞鐵鹽，微孔氣泡發生器位于電解電極下方。

　　如上所述的廢水中高濃度磷的去除裝置，電解電極由正負兩極電 極片組成電解電極對，電解電極對呈片狀結構。

　　如上所述的廢水中高濃度磷的去除裝置，微孔氣泡發生器為圓盤 狀結構。

　　本實用新型處理方式巧妙、使用方便、維護簡單、不產生二次污 染，可解決現有廢水磷處理技術及裝置中存在的所需凈化時間長、凈 化速度慢且可能造成二次污染的問題。
