申請日2015.09.11

　　公開(公告)日2016.01.06

　　IPC分類號B28C3/00

　　摘要

　　本實用新型公開了一種污泥處置的配料站，包括配料倉和支撐固定配料倉的支架，配料倉的斗體結構為天方地圓，斗體上連接有攪拌裝置，攪拌裝置的攪拌軸上連接有攪拌構件。配料倉的天方地圓結構解決現有技術污泥料落料時存在死角的問題，攪拌裝置的增設解決了現有技術污泥料落料時下行不暢的問題。

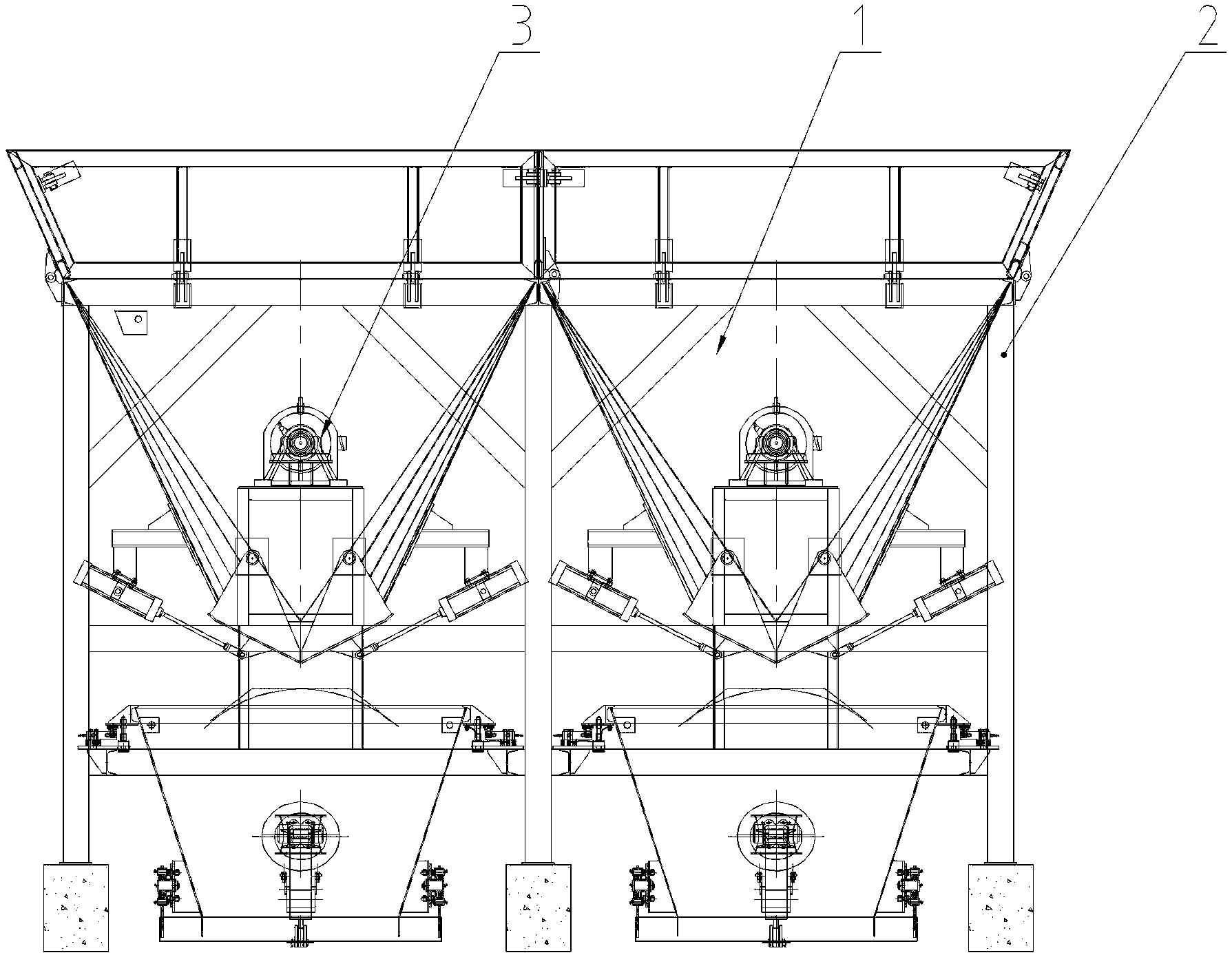

　　摘要附圖



　　權利要求書

　　1.一種污泥處置的配料站，包括配料倉和支撐固定配料倉的支架，其特征在于：所述配料倉的斗體結構為天方地圓，斗體上連接有攪拌裝置。

　　2.如權利要求1所述的污泥處置的配料站，其特征在于：所述攪拌裝置主要包括驅動電機及其連接的攪拌軸，攪拌軸上連接有攪拌構件，攪拌軸垂直于下料方向布置，其連接有攪拌構件的相應段位于所述配料倉內，攪拌軸的兩端分別連接有軸承及軸承座，軸承座通過連接于配料倉外壁的支撐架安裝固定。

　　3.如權利要求2所述的污泥處置的配料站，其特征在于：所述攪拌構件包括攪拌桿，它們以水平方向和垂直方向沿所述攪拌軸的長度方向交錯布置，其中水平方向的攪拌桿兩端、垂直方向的攪拌桿上端端部均通過連桿連接為一體，垂直方向的攪拌桿下端、水平方向的攪拌桿左右兩端長度均以小于所述配料倉斗體相應位置的內腔尺寸。

　　4.如權利要求3所述的污泥處置的配料站，其特征在于：所述攪拌軸近所述配料倉斗體內壁的兩端下側分別連接有傾斜度同配料倉斗體的斜攪拌桿。

　　5.如權利要求2所述的污泥處置的配料站，其特征在于：所述驅動電機通過連接于所述支架上的支承座安裝固定。

　　6.如權利要求2中所述的污泥處置的配料站，其特征在于：所述攪拌軸對應所述配料倉的連接孔外側連接有軸封板。

　　說明書

　　污泥處置的配料站

　　技術領域

　　本實用新型涉及一種配料站，具體涉及一種污泥處置的配料站。

　　背景技術

　　污泥處置的配料站包括上部配料倉和其下方的計量倉，配料倉的污泥料落至計量倉計量后卸出進入下一道工序。目前的配料倉的斗體結構為四方錐形，污泥料的下落靠自身的重力。雖然四方錐形的斗體結構制作工藝簡單，但存在落料死角;因為污泥料的流動性較差，所以存在物料下行不暢的問題。

　　實用新型內容

　　本實用新型的目的在于提供一種不存在落料死角、污泥料下行順暢的配料站。

　　本實用新型公開了一種污泥處置的配料站，包括配料倉和支撐固定配料倉的支架，配料倉的斗體結構為天方地圓，斗體上連接有攪拌裝置。

　　所述攪拌裝置主要包括驅動電機及其連接的攪拌軸，攪拌軸上連接有攪拌構件，攪拌軸垂直于下料方向布置，其連接有攪拌構件的相應段位于所述配料倉內，攪拌軸的兩端分別連接有軸承及軸承座，軸承座通過連接于配料倉外壁的支撐架安裝固定。

　　所述攪拌構件包括攪拌桿，它們以水平方向和垂直方向沿所述攪拌軸的長度方向交錯布置，其中水平方向的攪拌桿兩端、垂直方向的攪拌桿上端端部均通過連桿連接為一體，垂直方向的攪拌桿下端、水平方向的攪拌桿左右兩端長度均以小于所述配料倉斗體相應位置的內腔尺寸。

　　所述攪拌軸近所述配料倉斗體內壁的兩端下側分別連接有傾斜度同配料倉斗體的斜攪拌桿。

　　所述驅動電機通過連接于所述支架上的支承座安裝固定。

　　所述攪拌軸對應所述配料倉的連接孔外側連接有軸封板。

　　本實用新型將配料倉的斗體結構設計為天方地圓的結構，在配料倉斗體上垂直于落料方向設置攪拌裝置，攪拌裝置將污泥料攪松后下行順暢。斗體結構的改進解決現有技術污泥料落料時存在死角的問題，攪拌裝置的增設解決了現有技術污泥料落料時下行不暢的問題。
