申請日2015.09.11

　　公開(公告)日2016.01.06

　　IPC分類號C02F11/12

　　摘要

　　本實用新型屬于污泥干燥技術領域，具體公開了一種污泥干化機油路系統，包括干化機組，干化機組上連接有一對平行設置的進出油總管，兩個進出油總管分別與進油管和出油管連接;進油管與油加熱爐相接，出油管上設有油氣分離器;油氣分離器頂端上連接有膨脹罐，油氣分離器底端通過回油管與油加熱爐連接;膨脹罐上連接有進油泵和儲油罐，進油泵與儲油罐連接。本實用新型結構簡單、生產效率高且安全性高。

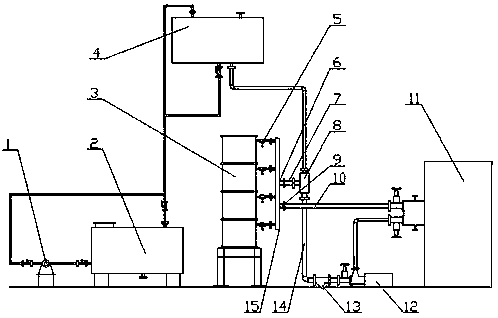

　　摘要附圖



　　權利要求書

　　1.污泥干化機油路系統，包括干化機組，其特征在于：干化機組上連接有一對平行設置的進出油總管，兩個進出油總管分別與進油管和出油管連接;所述進油管與油加熱爐相接，所述出油管上設有油氣分離器;所述油氣分離器頂端上連接有膨脹罐，油氣分離器底端通過回油管與油加熱爐連接;所述膨脹罐上連接有進油泵和儲油罐，進油泵與儲油罐連接。

　　2.如權利要求1所述的污泥干化機油路系統，其特征在于：所述回油管上設置有循環油泵和卸油口。

　　3.如權利要求1或2所述的污泥干化機油路系統，其特征在于：所述進出油總管與干化機組之間設有進出油閥。

　　4.如權利要求3所述的污泥干化機油路系統，其特征在于：所述膨脹罐處在油氣分離器上方。

　　說明書

　　污泥干化機油路系統

　　技術領域

　　本實用新型屬于污泥干燥技術領域，涉及一種油路系統，特別涉及一種污泥干化機油路系統。

　　背景技術

　　污泥干化處理中，需要使用高溫油對干化設備進行加熱，以保證干化機中的污泥可快速脫水干燥，在實際生產過程中，干化機中的高溫油可高達數百度，普通的油路系統不能滿足安全生產的需要，如果在生產中高溫油泄漏會造成嚴重的生產安全事故，因此需要設計專門用于污泥干化機的油路系統，以保證生產的高效和安全。

　　實用新型內容

　　本實用新型的目的是提供一種結構簡單、生產效率高且安全性高的污泥干化機油路系統。

　　為實現上述目的，本實用新型采用以下技術方案：污泥干化機油路系統，包括干化機組，干化機組上連接有一對平行設置的進出油總管，兩個進出油總管分別與進油管和出油管連接;進油管與油加熱爐相接，出油管上設有油氣分離器;油氣分離器頂端上連接有膨脹罐，油氣分離器底端通過回油管與油加熱爐連接;膨脹罐上連接有進油泵和儲油罐，進油泵與儲油罐連接。

　　進一步地，回油管上設置有循環油泵和卸油口。

　　進一步地，進出油總管與干化機組之間設有進出油閥。

　　進一步地，膨脹罐處在油氣分離器上方。

　　與現有技術相比，本實用新型的有益效果如下：干化機組上連接有一對平行設置的進出油總管，由進出油總管對各個干化機進行供油，減少油管的數量，提高設備的安全性;出油管上設有油氣分離器，可將排出油中產生的油氣分離出去并進入油氣分離器頂端上設置的膨脹罐，減少管路中的氣體含量，保證設備的安全性，同時提高加熱效率;油氣分離器上連接有膨脹罐，膨脹罐上連接有進油泵和儲油罐，當油路系統中油量降低時，可通過膨脹罐向油路中加油，保證油路系統中充足的油量，提高生產效率;回油管上設置有循環油泵和卸油口，循環油泵可保證油路中油運轉順暢，卸油口可將油路中的廢油排出，保證生產的連續性，提高生產效率;進出油總管與干化機組之間設有進出油閥，進出各個干化機的管線上均設置有進出油閥，便于對通入各個干化機的高溫油進行控制，操作方便。
