申請日2015.07.31

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/12

　　摘要

　　本實用新型涉及一種混凝磁加載水處理系統，包括：進水管、pH調節池、混合池、磁加載池、助凝池、連通管、澄清池、中心筒、中心驅動刮泥機、出水管、提升泵、止回閥、高剪切機、磁回收器、第一污泥回流管和污泥暫存池，進水管與pH調節池連通，pH調節池、混合池、磁加載池和助凝池依次并排設置，助凝池通過連通管與澄清池連通，中心筒垂直設在澄清池內，澄清池底部出口管路一端并聯第一支路和第二支路，第一支路與磁加載池連通，第二支路一端并聯第三支路和第四支路，第三支路和第四支路的出口端通過磁回收器的入口管路連通磁回收器，磁回收器側壁出口管路與磁加載池連通，磁回收器底部兩個出口管路的出口端通過第一污泥回流管進入污泥暫存池。

　　權利要求書

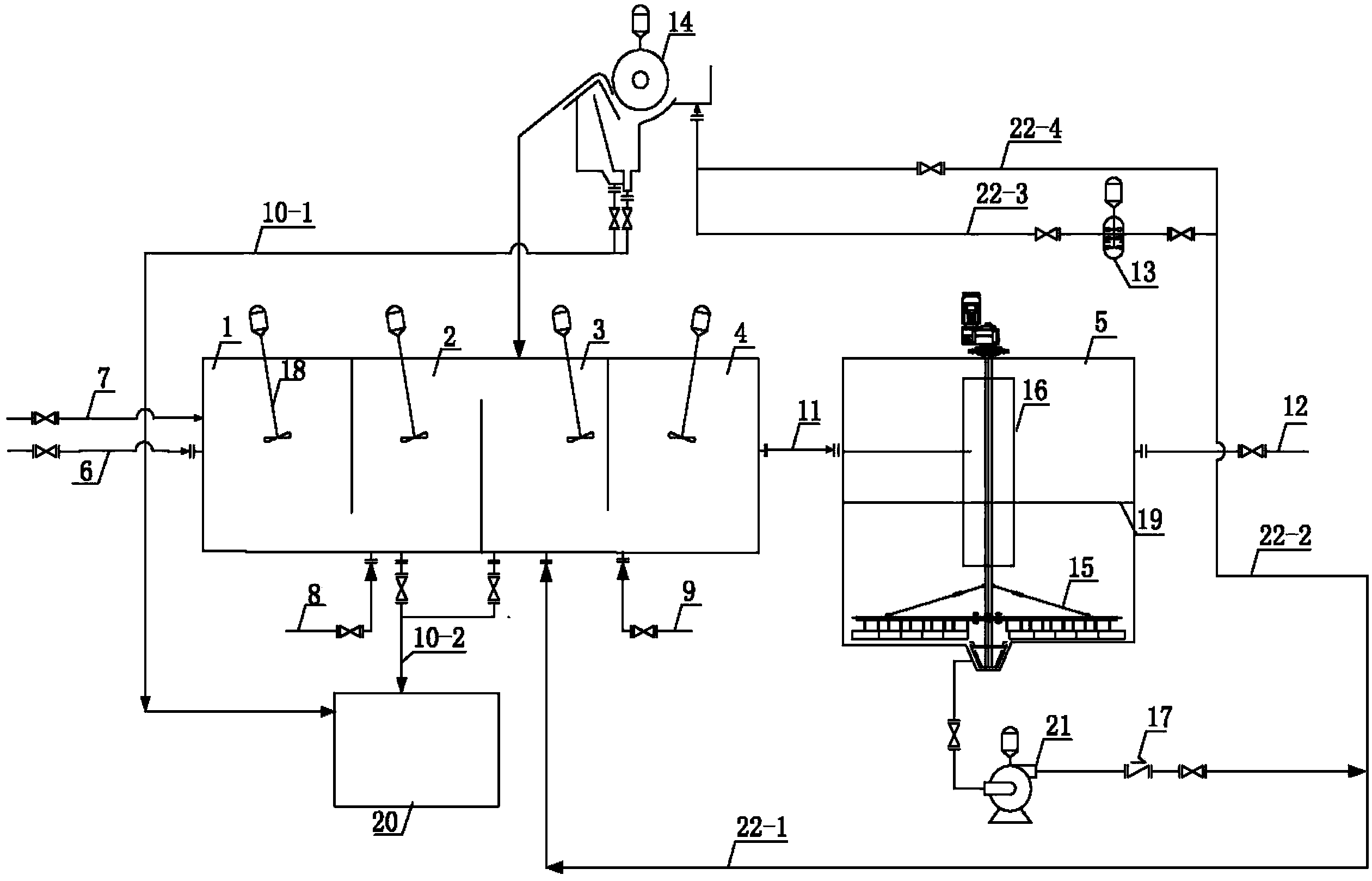

　　1.一種混凝磁加載水處理系統，其特征在于，包括：進水管、pH調節 池、混合池、磁加載池、助凝池、連通管、澄清池、中心筒、中心驅動刮泥 機、出水管、提升泵、止回閥、高剪切機、磁回收器、第一污泥回流管和污 泥暫存池，其中，

　　所述進水管與pH調節池連通，所述pH調節池、混合池、磁加載池和助 凝池依次并排設置，所述pH調節池與混合池共用的池壁的底端與池底有空 隙，所述混合池與磁加載池共用的池壁的頂端有開口，所述磁加載池與助凝 池共用的池壁的底端與池底有空隙，所述助凝池通過連通管與澄清池連通， 所述中心筒垂直設置在澄清池內，中心筒上方設有驅動機，所述中心驅動刮 泥機設置于澄清池的底部，中心驅動刮泥機的主軸穿過中心筒與中心筒上方 的驅動機連接，所述連通管向澄清池內水平延伸至中心筒內，澄清池側壁上 的出口與出水管連通，澄清池底部的出口管路上設有提升泵和止回閥，在澄 清池底部的出口管路一端并聯第一支路和第二支路，所述第一支路與磁加載 池連通，第二支路一端并聯有第三支路和第四支路，在第三支路上設有高剪 切機，所述第三支路和第四支路的出口端通過磁回收器的入口管路連通磁回 收器，所述磁回收器側壁的出口管路與磁加載池連通，所述磁回收器底部的 兩個出口管路的出口端通過第一污泥回流管進入污泥暫存池。

　　2.根據權利要求1所述的混凝磁加載水處理系統，其特征在于，還包 括pH調節劑加藥管、混凝劑加藥管和助凝劑加藥管，所述pH調節劑加藥管 與pH調節池的側壁連通，所述混凝劑加藥管與混合池底端連通，所述助凝 劑加藥管與助凝池底端連通。

　　3.根據權利要求2所述的混凝磁加載水處理系統，其特征在于，在混 合池的底端和磁加載池的底端分別設有一個出口管路，兩個出口管路的出口 端通過第二污泥回流管進入污泥暫存池。

　　4.根據權利要求3所述的混凝磁加載水處理系統，其特征在于，還包 括支架，支架由四根鋼材焊接而成，其中兩根鋼材的兩端焊接在澄清池的內 壁上，中心筒設置在四根鋼材圍成的空間內。

　　5.根據權利要求4所述的混凝磁加載水處理系統，其特征在于，所述 pH調節池、混合池、磁加載池和助凝池中各設有一個攪拌機，pH調節池、 混合池、磁加載池和助凝池的池底在同一水平面且池子高度相同。

　　說明書

　　一種混凝磁加載水處理系統

　　技術領域

　　本實用新型涉及一種水處理系統，特別涉及一種混凝磁加載水處理系 統。

　　背景技術

　　混凝磁加載技術作為一種新型的水處理技術，其占地面積小、處理速度 快、可移動性等優點受到環保各界的重視，在近年來也被應用在水處理的多 個領域，如河道水應急治理、城市污水廠的提標改造、電鍍廢水等。但由于 混凝劑、助凝劑本身反應條件的局限性，以往設計的混凝磁加載設備進水pH 值要求為6-8，需要現場增設污水調節池和加藥裝置，同時現有的混凝磁加 載水處理單元的助凝池與澄清池共壁，澄清池進水方式為單側進水，極大的 限制其推廣應用。由于模塊化裝置設備移動限高的原因，導致磁加載設備在 移動時需要將高剪切機和磁回收器拆卸，并需要專業人員來安裝，增加了運 行成本。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種混凝磁加載水處理系統，本 系統應用范圍更廣、進水條件更寬、可移動性強，適用于污水與廢水的處理。

　　本實用新型解決上述技術問題的技術方案如下：一種混凝磁加載水處理 系統，包括：進水管、pH調節池、混合池、磁加載池、助凝池、連通管、澄 清池、中心筒、中心驅動刮泥機、出水管、提升泵、止回閥、高剪切機、磁 回收器、第一污泥回流管和污泥暫存池，其中，

　　所述進水管與pH調節池連通，所述pH調節池、混合池、磁加載池和助 凝池依次并排設置，所述pH調節池與混合池共用的池壁的底端與池底有空 隙，所述混合池與磁加載池共用的池壁的頂端有開口，所述磁加載池與助凝 池共用的池壁的底端與池底有空隙，所述助凝池通過連通管與澄清池連通， 所述中心筒垂直設置在澄清池內，中心筒上方設有驅動機，所述中心驅動刮 泥機設置于澄清池的底部，中心驅動刮泥機的主軸穿過中心筒與中心筒上方 的驅動機連接，所述連通管向澄清池內水平延伸至中心筒內，澄清池側壁上 的出口與出水管連通，澄清池底部的出口管路上設有提升泵和止回閥，在澄 清池底部的出口管路一端并聯第一支路和第二支路，所述第一支路與磁加載 池連通，第二支路一端并聯有第三支路和第四支路，在第三支路上設有高剪 切機，所述第三支路和第四支路的出口端通過磁回收器的入口管路連通磁回 收器，所述磁回收器側壁的出口管路與磁加載池連通，所述磁回收器底部的 兩個出口管路的出口端通過第一污泥回流管進入污泥暫存池。

　　在上述方案的基礎上本新型還做了如下改進。

　　進一步，還包括pH調節劑加藥管、混凝劑加藥管和助凝劑加藥管，所 述pH調節劑加藥管與pH調節池的側壁連通，所述混凝劑加藥管與混合池底 端連通，所述助凝劑加藥管與助凝池底端連通。

　　進一步，在混合池的底端和磁加載池的底端分別設有一個出口管路，兩 個出口管路的出口端通過第二污泥回流管進入污泥暫存池。

　　進一步，還包括支架，支架由四根鋼材焊接而成，其中兩根鋼材的兩端 焊接在澄清池的內壁上，中心筒設置在四根鋼材圍成的空間內。

　　進一步，所述pH調節池、混合池、磁加載池和助凝池中各設有一個攪 拌機，pH調節池、混合池、磁加載池和助凝池的池底在同一水平面且池子高 度相同。

　　本實用新型的有益效果是：

　　本新型一種混凝磁加載水處理系統是基于混凝磁加載的原理及現有系 統而改進的，在現有系統的前端增設pH調節池，對原水pH值進行調節，保 證后續處理工藝中投加的混凝劑、助凝劑能發揮最佳的效果，同時保障后續 設備的穩定運行。本系統對進水pH的適應范圍更廣，進水pH值可到5-10， 有利于混凝磁加載技術應用領域的拓寬及推廣使用，更充分的發揮混凝磁加 載技術的優勢。如進水水質為強酸或強堿性，pH值低于5或是大于10，通 過對pH調節池的加工改造，也可實現對于強酸或強堿性水質的污水和廢水 處理要求。而不需要對整體系統進行加工改造。

　　本系統中助凝池與澄清池采用連通管連接，連通管直接進入澄清池的中 心筒內，使得澄清池的配水更為均勻，在處理速度(處理能力)保持不變的 前提下，取消了現有設備的斜管，同時提高了澄清池的出水水質。

　　本系統預留一定的空間，供高剪切機和磁回收器升降，減少因移動而需 要安裝的工作量和對專業人員的依賴性，便于整個系統的移動，也利于混凝 磁加載模塊化裝置應用的推廣。

　　本系統所用澄清池采用中心筒進水，減少了水流對于絮體的沖擊。使得 經過助凝池的絮體更為平穩的被送入澄清池。澄清池的出水SS可降到 10mg/L以下，整個系統結構簡單，運行穩定。
