申請日2015.09.11

　　公開(公告)日2015.12.30

　　IPC分類號F16K31/06; F16K1/00

　　摘要

　　本實用新型涉及一種帶廢水比電磁閥閥芯，它由座架(1)、復位彈簧(2)，活動鐵芯(3)、襯片(4)、正面圓盤(5)及正面膜片(6)組成，在正面圓盤增壓孔沿水平方向上設計加工有一廢水比毛細孔，廢水比毛細孔與正面圓盤泄壓孔下方直接連通，改變或調整該孔的直徑大小，就可以得到需要的不同比例的廢水比。本實用新型的目的在于克服現有技術的不足，設計一種結構簡單、互換性強的一種帶廢水比電磁閥閥芯。

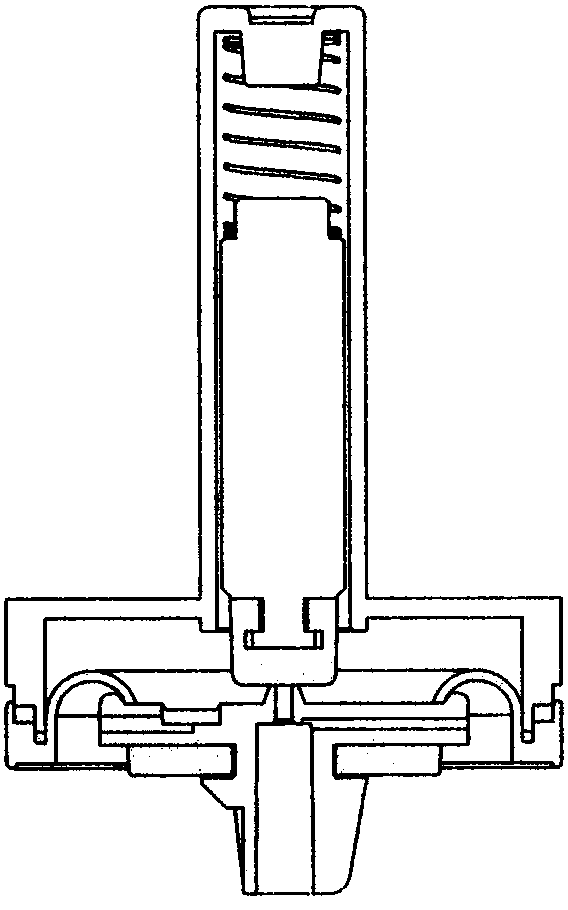

　　摘要附圖



　　權利要求書

　　1.一種帶廢水比電磁閥閥芯，它由座架(1)、復位彈簧(2)，活動鐵 芯(3)、襯片(4)、正面圓盤(5)及正面膜片(6)組成，其特征在于： 正面圓盤增壓孔沿水平方向上設計，增壓孔相對方向設計加工有一廢水比 毛細孔，廢水比毛細孔與正面圓盤泄壓孔下方直接連通，改變或調整該毛 細孔的直徑大小，就可以得到所需不同的廢水比值。

　　2.如權利要求1所述的一種帶廢水比電磁閥閥芯，其特征在于：在正 面圓盤孔端部兩側設計有兩T型倒槽，便于與正面膜片安裝固定。

　　3.如權利要求1所述的一種帶廢水比電磁閥閥芯，其特征在于：正面 膜片兩異形孔與正面圓盤端部兩側形狀保持一致，便于安裝固定在正面圓 盤上，正面膜片主要用于密封電磁閥主閥口。

　　說明書

　　一種帶廢水比電磁閥閥芯

　　一、所屬技術領域：

　　本實用新型涉及水處理技術領域，尤其涉及一種反滲透純水機帶廢水 比電磁閥閥芯結構設計。

　　二、背景技術：

　　目前在反滲透制水設備中，使用帶廢水比電磁閥的地方較多�，F(xiàn)用的 帶廢水比電磁閥通常是在閥體上設計加工廢水比毛細孔，由于毛細孔孔徑 細小極易造成堵塞，沒有廢水排放，RO膜會很快會污堵，導致機器不能正 常出水。

　　三、發明內容：

　　本實用新型所要解決的技術問題是針對上述現有技術現狀的不足而提 供一種帶廢水比電磁閥閥芯，由于廢水比毛細孔設計加工在電磁閥正面圓 盤上，正面圓盤在電磁閥開啟和關閉時有一個上升和下降動作，污垢不易 在廢水比毛細孔內積聚或沉淀，不會使廢水比毛細孔堵塞。如有需要同一 電磁閥可以通過更換不同的廢水比電磁閥閥芯就能得到機器所需要的不 同的廢水比值。

　　本實用新型提供的一種帶廢水比電磁閥閥芯，它由座架(1)、復位彈 簧(2)、活動鐵芯(3)、襯片(4)、正面圓盤(5)及正面膜片(6) 組成。在正面圓盤增壓孔沿水平方向上設計，增壓孔相對方向設計加工有 一廢水比毛細孔，廢水比毛細孔與正面圓盤泄壓孔下方直接連通，改變或 調整該毛細孔的直徑大小，就可以得到所需不同的廢水比值。正面圓盤孔 端部兩側設計有兩T型倒槽，便于與正面膜片安裝固定。正面膜片兩異 形孔與正面圓盤端部兩側形狀保持一致，便于安裝固定在正面圓盤上，正 面膜片主要用于密封電磁閥主閥口。

　　本實用新型具有結構簡單，制造成本低，互換性強，動作可靠等優點。
