申請日2015.09.11
公開(公告)日2016.01.13
IPC分類號B01D53/18; B01D53/04
摘要
本實用新型公開了一種污水站臭氣處理裝置，包括噴淋吸收塔，所述噴淋吸收塔的上部設置有噴淋裝置、中部設置有填料層、下部設置有吸收池;所述噴淋裝置的上面依次設置有氣液分離裝置和活性炭吸附層;所述吸收塔的下段設置有臭氣入口和補水口，所述吸收池內設置有用于監測吸收液pH值的pH計，設置與吸收池連通的循環泵通過管路與所述噴淋裝置連接。本實用新型具有設計合理、針對性強、容易改造等優點，使用本實用新型所述污水站臭氣處理裝置進行除臭處理，高、低濃度的臭氣均可去除，除凈率高，處理效果好，具有良好的社會效益和經濟效益。

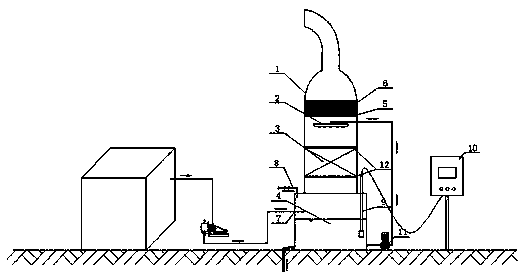

摘要附圖
權利要求書
1.一種污水站臭氣處理裝置，包括噴淋吸收塔(1)，其特征在于，所述噴淋吸收塔(1)的上部設置有噴淋裝置(2)、中部設置有填料層(3)、下部設置有吸收池(4);所述噴淋裝置(2)的上面依次設置有氣液分離裝置(5)和活性炭吸附層(6);所述噴淋吸收塔(1)的下段設置有臭氣入口(7)和補水口(8)，所述吸收池(4)內設置有用于監測吸收液pH值的pH計(9)，設置與吸收池(4)連通的循環泵(11)通過管路與所述噴淋裝置(2)連接。
2.根據權利要求1所述污水站臭氣處理裝置，其特征在于，所述填料層(3)為鮑爾環填料層，即在所述噴淋吸收塔(1)中部設置上、下兩塊多孔托盤(12)，將塑料鮑爾環散裝堆砌在所述多孔托盤(12)上。
說明書
污水站臭氣處理裝置
技術領域
本實用新型涉及一種臭氣處理裝置，尤其涉及一種污水站臭氣處理裝置。
背景技術
污水處理站的進水提升泵房、調節池、污泥池等產生的主要臭氣為硫化氫，調節池厭氧過程中產生的臭氣以硫化氫及其它含硫氣體為主，污泥消化穩定過程中會產生氨氣、硫化氫和其它易揮發物質。污水處理站工藝流程為進水提升泵房-格柵間-調節池-反應池-二沉池-出水。
污水處理站產生的危害、惡臭物質種類繁多，來源廣泛，對人體呼吸、消化、心血管、內分泌及神經系統都會造成不同程度的毒害，其中芳香族化合物如苯、甲苯、苯乙烯等還能使人體產生畸變、癌變。
除臭技術在國外已經有幾十年的運營經驗，隨著國內經濟水平的提高和環保意識的加強，在國內也正開始興起并呈走向蓬勃的趨勢。目前，國內外主要的污水臭氣除臭技術主要有活性炭吸附法、熱氧化法、除臭溶液除臭法、氧離子基團除臭法、化學洗滌法和生物過濾法等。每一種方法都有其優缺點，如活性炭吸附法，主要是利用活性炭對臭氣的物理吸附作用來除臭，優點是方法、結構簡單，但只適用低濃度的臭氣，適合小氣量臭氣的處理，通常不用作第一級主要除臭裝置，而是用作后續的精處理裝置;化學除臭法，利用臭氣成分與化學藥液的主要成分間發生不可逆的化學反應，生成新的無臭物質以達到脫臭的目的;因臭氣成分的不同需要選擇相應的化學藥劑。
實用新型內容
本實用新型所要解決的技術問題是，克服以上所述缺陷，提供一種設計合理、針對性強、處理效果好的新型污水站臭氣處理裝置。
為了解決以上所述技術問題，本實用新型所述污水站臭氣處理裝置，包括噴淋吸收塔，所述噴淋吸收塔的上部設置有噴淋裝置、中部設置有填料層、下部設置有吸收池;所述噴淋裝置的上面依次設置有氣液分離裝置和活性炭吸附層;所述噴淋吸收塔的下段設置有臭氣入口和補水口，所述吸收池內設置有用于監測吸收液pH值的pH計，設置與吸收池連通的循環泵通過管路與所述噴淋裝置連接。
作為優選，本實用新型所述填料層為鮑爾環填料層，即在所述噴淋吸收塔中部設置上、下兩塊多孔托盤，將塑料鮑爾環散裝堆砌在所述多孔托盤上。
本實用新型是介于純活性炭吸附法和化學除臭法中的一種新型除臭治理有害氣體的裝置。由于單純的活性炭吸附，只適用低濃度的臭氣，適合小氣量臭氣的處理，通常不用作第一級主要除臭裝置，而是用作后續的精處理裝置，本實用新型在噴淋吸收塔頂部增加活性炭吸附層，利用噴淋吸收塔吸收高濃度有害臭氣H2S氣體，大部分臭氣經噴淋吸收被除臭，余下低濃度臭氣再經活性炭吸附層吸附除臭，能達到最佳效果，最大限度發揮活性炭吸收低濃度有害氣體的功效。而且，由于活性炭主要用于吸收低濃度有害氣體，不容易飽和，不需頻繁清洗活性炭，可減少活性炭再生頻率，更為經濟實惠。
本實用新型的有益效果：本實用新型具有設計合理、針對性強、容易改造等優點，使用本實用新型所述污水站臭氣處理裝置進行除臭處理，高、低濃度的臭氣均可去除，除凈率高，處理效果好，具有良好的社會效益和經濟效益。
