申請日2015.09.11

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/06

　　摘要

　　本實用新型涉及一種電化學水處理常壓過濾除垢系統，包括兩大部分，即電化學水處理裝置1和常壓過濾除垢裝置2，其中電化學水處理裝置1包括進水通道4、電化學反應室6、溢流通道7，常壓過濾除垢裝置2包括過濾通道10、濾芯濾網11、沉淀室12、水垢排出口13、出水通道14及頂部溢流通道15。待處理的水通過進水口3進入裝置的進水通道4，在通過電化學反應室6發生電化學反應后由溢流通道7溢出進入過濾通道10，電化學處理過的水經過濾芯濾網11過濾后由出水通道14排出，析出的水垢則進入沉淀室12由水垢排出口13定時排出。本實用新型將電化學水處理裝置與過濾除垢裝置分離開來，既解決了電化學水處理裝置的過濾除垢問題，也有利于日常的清洗更換等操作。

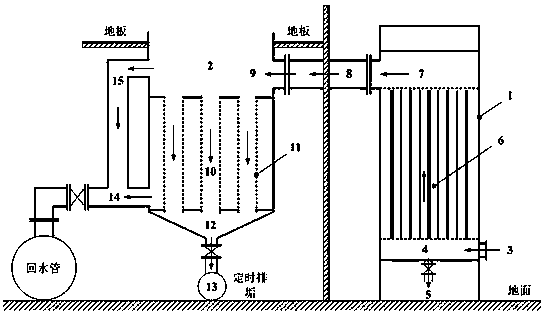

　　摘要附圖



　　權利要求書

　　1.一種電化學水處理常壓過濾除垢系統，包括電化學水處理裝置(1)和常壓過濾除垢裝置(2)，其特征在于，電化學水處理裝置(1)與常壓過濾除垢裝置(2)相對獨立，兩者通過連接管(8)連接。

　　2.根據權利要求1所述的電化學水處理常壓過濾除垢系統，其特征在于，所述電化學水處理裝置(1)包括進水口(3)及進水通道(4)、排污口(5)、電化學反應室(6)、溢流通道(7)，所述電化學反應室(6)位于溢流通道(7)和進水通道(4)之間，排污口(5)設于進水通道(4)下部。

　　3.根據權利要求1所述的電化學水處理常壓過濾除垢系統，其特征在于，所述常壓過濾除垢裝置(2)包括入口(9)、過濾通道(10)、濾芯濾網(11)、沉淀室(12)、水垢排出口(13)、出水通道(14)及頂部溢流通道(15)，所述濾芯濾網(11)為若干組，均勻布置在常壓過濾除垢裝置(2)內，所述頂部溢流通道(15)位于常壓過濾除垢裝置(2)的一側，所述出水通道(14)與頂部溢流通道(15)是連通的，過濾通道(10)下部與沉淀室(12)連通，沉淀室(12)底部設有水垢排出口(13)。

　　4.根據權利要求3所述的電化學水處理常壓過濾除垢系統，其特征在于，所述常壓過濾除垢裝置(2)的頂部溢流通道(15)所處的水平面位置高于入口(9)的水平面位置。

　　5.根據權利要求3所述的電化學水處理常壓過濾除垢系統，其特征在于，所述濾芯濾網(11)可拆卸地安裝在常壓過濾除垢裝置(2)內。

　　說明書

　　一種電化學水處理常壓過濾除垢系統

　　技術領域

　　本實用新型屬于工業水處理技術領域，具體是涉及一種電化學水處理的過濾除垢系統。

　　背景技術

　　電化學水處理技術是一種近期越來越受到關注的水垢控制技術，并且近期由于電源技術的進步和電催化材料革新，已經開發出了越來越多樣的電化學水處理裝置，但已經投入實際應用的電化學水處理裝置普遍存在結構復雜、處理能力不足、除垢效率不高、在線除垢時無法使電化學水處理過程中產生的水垢及時沉淀等問題。

　　本實用新型專利專門針對電化學水處理的濾清問題提出了一種常壓過濾除垢系統，將經過電化學水處理設備處理后的水進行過濾，將析出的水垢與水分離。

　　實用新型內容

　　本實用新型針對電化學水處理的常壓過濾除垢提出了一套電化學水處理設備與過濾除垢設備相對獨立的系統，便于設備的操作，濾芯的清洗更換操作。

　　本實用新型的主要內容如下：

　　一種電化學水處理常壓過濾除垢系統，包括兩大部分，即電化學水處理裝置1和常壓過濾除垢裝置2，電化學水處理裝置1與常壓過濾除垢裝置2相對獨立，兩者通過連接管8連接。

　　進一步地，電化學水處理裝置包括進水口3及進水通道4、排污口5、電化學反應室6、溢流通道7，電化學反應室6位于溢流通道7和進水通道4之間，排污口5設于進水通道4下部。

　　進一步地，所述常壓過濾除垢裝置2包括入口9、過濾通道10、濾芯濾網11、沉淀室12、水垢排出口13、出水通道14及頂部溢流通道15，所述濾芯濾網11為若干組，相互平行排列在常壓過濾除垢裝置2內，所述頂部溢流通道15位于常壓過濾除垢裝置2的一側，所述出水通道14與頂部溢流通道15是連通的，過濾通道10下部與沉淀室12連通，沉淀室12底部設有水垢排出口13。

　　進一步地，所述常壓過濾除垢裝置2的頂部溢流通道15所處的水平面位置高于入口9的水平面位置。

　　進一步地，所述濾芯濾網11可拆卸地安裝在常壓過濾除垢裝置2內。

　　與現有電化學水處理設備相比，本實用新型將電化學水處理裝置與過濾除垢裝置分離開來，既解決了電化學水處理裝置的過濾除垢問題，也有利于日常的清洗更換等操作。
