申請日2015.09.11

　　公開(公告)日2016.02.24

　　IPC分類號F04D29/043; F04D29/02; F04D29/66

　　摘要

　　本實用新型涉及一種不粘污且傳動效率高，并且耐腐蝕性好的污水泵用轉子，包括電機轉子和水泵軸，所述電機轉子和水泵軸通過電機轉子中的動力輸出軸端面與水泵軸端面摩擦焊接成整體結構且電機轉子的中心線與水泵軸的中心線重合，所述動力輸出軸由碳素鋼制成，所述水泵軸由不銹鋼制成且泵軸表面置有一層金屬納米層。優點：一是電機轉子和水泵軸采用摩擦焊接的手段連接為一體，確保了電機轉動時動力輸出軸和水泵軸同軸心旋轉，從而提高了污水泵用轉子的傳動效率;二是污水泵用轉子不僅不粘污，而且能有效地降低轉動噪音。

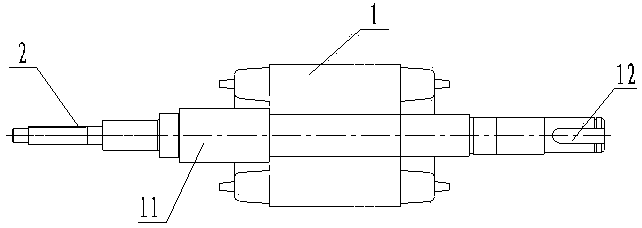

　　摘要附圖



　　權利要求書

　　1.一種污水泵用轉子，包括電機轉子(1)和水泵軸(2)，其特征是：所述電機轉子(1)和水泵軸(2)通過電機轉子(1)中的動力輸出軸(11)端面與水泵軸(2)端面摩擦焊接成整體結構且電機轉子(1)的中心線與水泵軸(2)的中心線重合，所述動力輸出軸(11)由碳素鋼制成，所述水泵軸(2)由不銹鋼制成且泵軸(2)表面置有一層金屬納米層。

　　2.根據權利要求1所述的污水泵用轉子，其特征是：所述水泵軸(2)為階梯軸且階梯軸各軸段直徑依次遞減。

　　3.根據權利要求1所述的污水泵用轉子，其特征是：所述動力輸出軸(11)軸面上設有鍵槽(12)。

　　說明書

　　污水泵用轉子

　　技術領域

　　本實用新型涉及一種不粘污且傳動效率高，并且耐腐蝕性好的污水泵用轉子，屬于污水泵用電機制造領域。

　　背景技術

　　CN203796606U、名稱“一種摩擦焊泵軸”，包括水泵端半軸和電機端半軸，所述水泵端半軸插入水泵葉輪中央并與其固定連接，所述電機端半軸套裝于電機軸上，所述水泵端半軸為不銹鋼軸，所述電機端半軸為普通碳鋼軸，所述水泵端半軸與電機端半軸摩擦焊聯接成一體式結構。所述水泵端半軸為階梯軸，所述電機端半軸上設有與電機連接的軸孔，所述電機端半軸通過軸孔套裝于電機軸上，所述軸孔內設置有鍵槽，所述鍵槽上設置有裝螺釘?shù)穆菁y孔。所述鍵槽上設置有至少兩個以上螺紋孔，所述螺紋孔沿鍵槽軸向均勻分布。不足之處：泵軸易粘污。

　　實用新型內容

　　設計目的：為避免背景技術中的不足，設計一種泵軸不易粘污且傳動效率高，并且耐腐蝕性好的污水泵用轉子。

　　設計方案：為實現上述設計目的。1、所述電機轉子和水泵軸通過電機轉子中的動力輸出軸端面與水泵軸端面摩擦焊接成整體結構且電機轉子的中心線與水泵軸的中心線重合，所述動力輸出軸由碳素鋼制成，所述水泵軸由不銹鋼制成的設計，是本實用新型的技術特征之一。這樣設計的目的在于：所述電機轉子和水泵軸通過電機轉子中的動力輸出軸端面與水泵軸端面摩擦焊接成整體結構且電機轉子的中心線與水泵軸的中心線重合，所述動力輸出軸由碳素鋼制成，所述水泵軸由不銹鋼制成，一是電機轉子和水泵軸采用摩擦焊接的手段連接為一體，確保了電機轉動時動力輸出軸和水泵軸同軸心旋轉，從而提高了傳動效率;二是污水泵用轉子中動力輸出軸由碳素鋼制成，水泵軸由不銹鋼制成，這樣不僅提高了污水泵用轉子的耐腐蝕性，而且降低了污水泵用轉子的生產成本低。2、動力輸出軸軸面上設有鍵槽的設計，是本實用新型的技術特征之二。這樣設計的目的在于：動力輸出軸軸面上設有鍵槽，便于污水泵用轉子中的動力輸出軸段準確安裝在電機機殼的指定位置。3、泵軸表面置有一層金屬納米層的設計，是本實用新型的技術特征之三。這樣設計的目的在于：由于金屬納米層既不粘污，又能使轉軸噪聲得到有效地降低。

　　技術方案：一種污水泵用轉子，包括電機轉子和水泵軸，所述電機轉子和水泵軸通過電機轉子中的動力輸出軸端面與水泵軸端面摩擦焊接成整體結構且電機轉子的中心線與水泵軸的中心線重合，所述動力輸出軸由碳素鋼制成，所述水泵軸由不銹鋼制成且泵軸表面置有一層金屬納米層。

　　本實用新型與背景技術相比，一是電機轉子和水泵軸采用摩擦焊接的手段連接為一體，確保了電機轉動時動力輸出軸和水泵軸同軸心旋轉，從而提高了污水泵用轉子的傳動效率;二是污水泵用轉子不僅不粘污，而且能有效地降低轉動噪音。
