申請日2015.09.11
公開(公告)日2016.03.02
IPC分類號C02F9/14
摘要
本實用新型涉及一種地埋式微動力生活污水處理設備,所述設備包括依次連接的格柵池、厭氧硝化池、厭氧濾池、好氧濾池以及氧化溝,其中,所述厭氧濾池和好氧濾池之間還設有提升裝置和曝氣裝置,所述氧化溝內還設有若干多孔填料。并且按照本實用新型涉及的設備進行污水處理。本實用新型的地埋式微動力生活污水處理設備及工藝區別于現有技術的提升和曝氣采用兩個設備分開設置、分開操作,將提升和曝氣同時運作,在提升污水的同時,利用水的動力將氧氣溶入水中,因此本實用新型相對現有技術具有結構簡單、流程合理、施工管理方便、能耗低、造價低、無異味等優點。

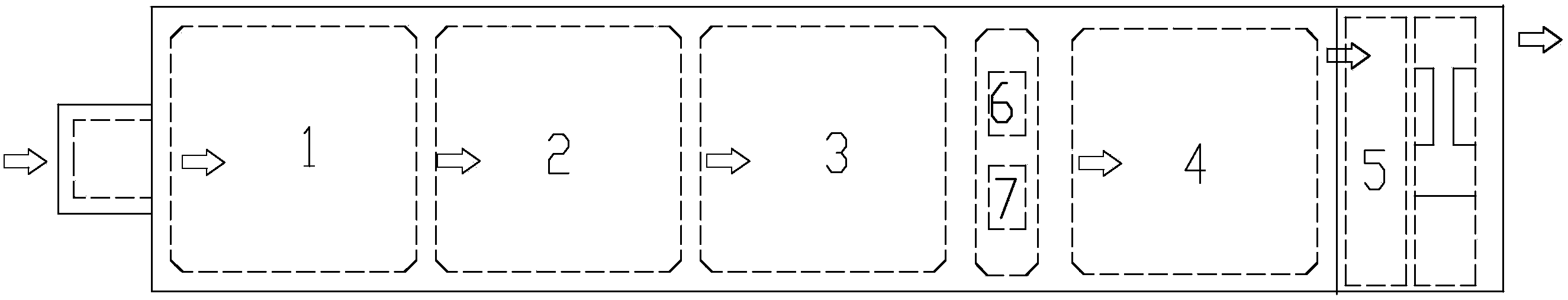

摘要附圖
權利要求書
1.一種地埋式微動力生活污水處理設備,其特征在于:包括依次連接的格柵池(1)、厭氧硝化池(2)、第一厭氧濾池(3)、好氧濾池(4)以及氧化溝(5),其中,所述第一厭氧濾池(3)和好氧濾池(4)之間設有提升裝置(6)以及曝氣裝置(7),所述氧化溝(5)內設有若干多孔填料。
2.根據權利要求1所述的地埋式微動力生活污水處理設備,其特征在于:所述曝氣裝置(7)由進氣導管、噴嘴、混氣室以及擴散管組成,所述進氣導管用于向所述混氣室內通入氣體,所述噴嘴用于向所述混氣室內噴入水流,所述擴散管用于將所述混氣室內混合過水流的空氣排出。
3.根據權利要求1所述的地埋式微動力生活污水處理設備,其特征在于:所述多孔填料為多孔石灰石濾料或者多孔塑料。
4.根據權利要求1所述的地埋式微動力生活污水處理設備,其特征在于:所述提升裝置(6)采用提升泵。
5.根據權利要求1所述的地埋式微動力生活污水處理設備,其特征在于:還包括計量堰,用于計量經所述氧化溝(5)處理后排出的水的流量和容量。
6.根據權利要求1所述的地埋式微動力生活污水處理設備,其特征在于:還包括第二厭氧濾池(30),所述第二厭氧濾池(30)位于所述第一厭氧濾池(3)和所述提升裝置(6)之間。
說明書
一種地埋式微動力生活污水處理設備
技術領域
本實用新型涉及一種生活污水處理設備及工藝,具體涉及一種地埋式微動力生活污水處理設備和其處理工藝,主要適用于農村生活污水的處理,尤其適用于土地資源緊張、集聚度高的村莊的生活污水的處理。
背景技術
在以往的農村生活中,生活污水一般未經過處理便直接排放。然而水體的自凈能力是有限的,當生活污水中所排放的營養元素過高(比如:氮、磷等元素),將會導致水體的富營養化,以至于水質惡化,魚類死亡。自此,農村生活污水已經成了農村水源地潛在的安全隱患。
隨著可持續發展的觀念深入人心、隨著廣大農民對良好生態環境需求的日益增加,農村環境整治已引起廣泛關注。因此,農村生活污水處理必然是農村環境整治中重要的一個項目。
然而,現有的農村生活污水的處理,通常采用傳統的活性污泥處理方法或者生物接觸氧化方法。該方法存在如下缺點:(1)、設備多,操作管理難度大;(2)、能耗高;(3)、氧氣的利用率低,效果差;(4)占地面積大。以上缺點嚴重成為了桎梏農村生活污水處理的因素之一。
因此,為了解決上述問題,提供一種地埋式微動力生活污水處理設備及工藝是本實用新型所要研究的課題。
發明內容
本實用新型目的是提供一種地埋式微動力生活污水處理設備,為了降低農村生活污水處理的成本、降低生活污水處理設備的能耗以及提高生活污水處理的效果。
為達到上述目的,本實用新型的技術方案是:一種地埋式微動力生活污水處理設備,包括依次連接的格柵池、厭氧硝化池、第一厭氧濾池、好氧濾池以及氧化溝,其中,所述第一厭氧濾池和好氧濾池之間還設有提升裝置和曝氣裝置,所述氧化溝內還設有若干多孔填料。
上述技術方案中的有關內容解釋如下:
1、上述方案中,所述曝氣裝置由進氣導管、噴嘴、混氣室以及擴散管組成,所述進氣導管用于向所述混氣室內通入氣體,所述噴嘴用于向所述混氣室內噴入水流,所述擴散管用于將所述混氣室內混合過水流的空氣排出。
2、上述方案中,所述多孔填料為多孔石灰石濾料或者多孔塑料。
3、上述方案中,所述提升裝置采用提升泵。
4、上述方案中,還包括計量堰,用于計量經所述氧化溝處理后排出的水的流量和容量。
5、上述方案中,還包括第二厭氧濾池,所述第二厭氧濾池位于所述第一厭氧濾池和所述提升裝置之間。
本實用新型工作原理是:本實用新型的核心是將好氧生物階段分兩段串聯運行,第一階段由提升泵及射流裝置同時運作,在進行污水提升的同時進行充氧,利用水的動力將氧氣溶入水中,使得溶氣率高;第二階段利用水流在溝內淺層流動,同時溝內散布的塊狀濾料起到多重阻擋作用,以提高污水的分散程度及與空氣的接觸時間,通過空氣與淺層污水的接觸提供較好的氧傳遞工況和建立好氧環境。
由于上述技術方案運用,本實用新型與現有技術相比具有下列優點:
1、本實用新型的地埋式微動力生活污水處理設備及工藝區別于現有技術的提升和曝氣采用兩個設備分開設置、分開操作,將提升和曝氣同時運作,在提升污水的同時,利用水的動力將氧氣溶入水中,因此本實用新型相對現有技術具有結構簡單、流程合理、施工管理方便、能耗低、造價低、無異味等優點。
2、本實用新型在好氧池中放入多孔填料,以便微生物的附著、提高了附著的污泥濃度。
3、本實用新型在氧化溝階段,由于氧化池中也放入多孔填料,水流在溝內淺層流動沖擊到該多孔填料,起到一個攪拌的作用,使氧氣更加容易溶入水中。
4、本實用新型處理效果好運行安全可靠,裝置內始終保持無壓狀態。無噪聲、異味等二次污染產生。
