申請日2015.09.11

　　公開(公告)日2016.03.02

　　IPC分類號C25D21/16; C25D21/08

　　摘要

　　本實用新型屬于一種對鐵絲進行電鍍鋅的無廢水環保的生產系統，本實用新由放線架、硫酸液槽、鍍鋅溶液槽和鍍鋅收線機所構成，位于放線架上的退火的待鍍鋅鐵絲在鍍鋅收線機的牽引下依次通過機械除磷器、硫酸液槽、第一道風刀和第二道風刀、鍍鋅溶液槽、第三道風刀、浸水管、第四道風刀、防腐液槽或噴防腐液管和第五道風刀及烘干箱，完成鍍鋅鐵絲的生產過程。本實用新型用風刀發出的強風撥離代替清水沖洗對鐵絲進行處理，具有節水環保無污染，結構簡單實用，實現對鐵絲鍍鋅不排廢水，效率和質量好，生產成本低，使用安全和使用效果好的優點。

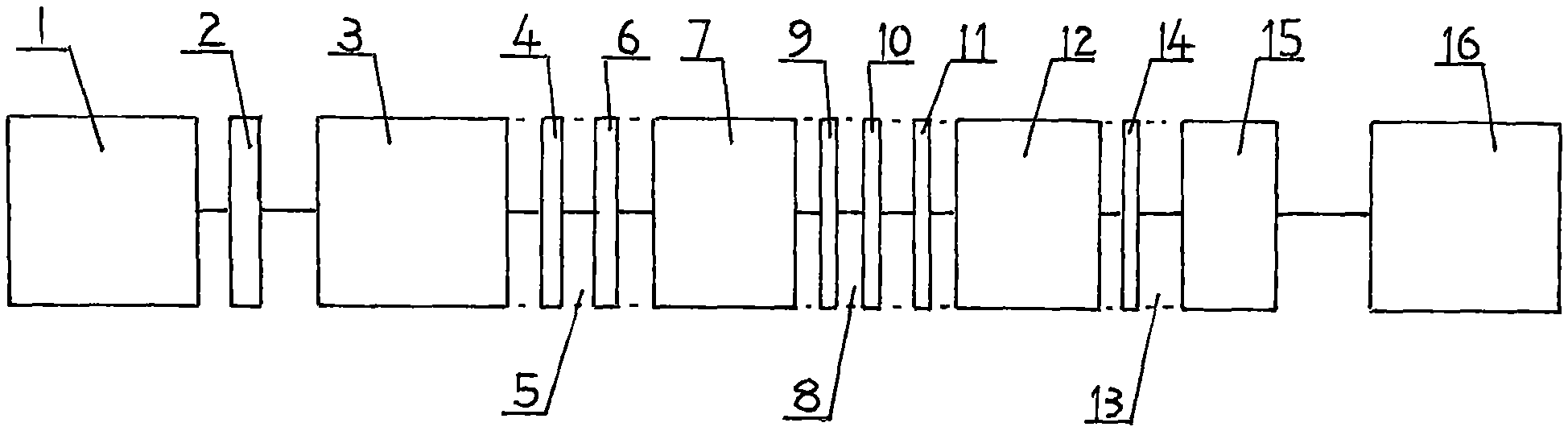

　　摘要附圖



　　權利要求書

　　1.一種對鐵絲進行電鍍鋅的無廢水環保的生產系統，由放線架、硫酸液槽、鍍鋅溶液槽和鍍鋅收線機所構成，其特征在于：放線架位于系統生產線前端，鍍鋅收線機位于系統生產線后端，硫酸液槽與鍍鋅溶液槽之間并排設有第一道風刀和第二道風刀，第一道風刀和第二道風刀的下端設有與硫酸液槽相通的硫酸液回流盤，鍍鋅溶液槽位于第二道風刀的后端，鍍鋅溶液槽與防腐液槽之間依次設有第三道風刀和浸水管及第四道風刀，第三道風刀和浸水管及第四道風刀的下端設有與鍍鋅溶液槽相通的鍍鋅溶液回流盤，防腐液槽位于第四道風刀的后端，防腐液槽與烘干箱之間設有第五道風刀，第五道風刀的下端設有與防腐液槽相通的防腐液回流盤或防腐液承接桶，位于放線架上的退火的待鍍鋅鐵絲在鍍鋅收線機的牽引下依次通過機械除磷器、硫酸液槽、第一道風刀和第二道風刀、鍍鋅溶液槽、第三道風刀、浸水管、第四道風刀、防腐液槽或噴防腐液管和第五道風刀及烘干箱。

　　2.根據權利要求1所述的一種對鐵絲進行電鍍鋅的無廢水環保的生產系統，其特征在于：所述的防腐液槽能用噴防腐液管替代。

　　3.根據權利要求1所述的一種對鐵絲進行電鍍鋅的無廢水環保的生產系統，其特征在于：所述的第一道風刀至第五道風刀中的每道風刀的風刀出風口與鐵絲的距離5～10mm，風壓18Mpa，耗氣量10～12M3/Min，鍍鋅鐵絲通過風刀的速度為45～50M/Min。

　　4.根據權利要求3所述的一種對鐵絲進行電鍍鋅的無廢水環保的生產系統，其特征在于：所述的第一道風刀至第五道風刀中的每道風刀的風刀出風口與鐵絲的優選距離為5mm，風壓18Mpa，耗氣量11.5M3/Min，鐵絲通過各道風刀的速度為50M/Min。

　　5.根據權利要求1所述的一種對鐵絲進行電鍍鋅的無廢水環保的生產系統，其特征在于：所述的風刀為條形風刀或?yàn)榄h(huán)形風刀。

　　6.根據權利要求1所述的一種對鐵絲進行電鍍鋅的無廢水環保的生產系統，其特征在于：所述的硫酸液槽中的硫酸液的酸與水比例為1∶20～30。

　　7.根據權利要求1所述的一種對鐵絲進行電鍍鋅的無廢水環保的生產系統，其特征在于：所述的浸水管能用浸水槽替代。

　　說明書

　　一種對鐵絲進行電鍍鋅的無廢水環保的生產系統

　　技術領域

　　本實用新型屬于一種對鐵絲進行電鍍鋅的無廢水環保的生產系統。

　　背景技術

　　電鍍鋅鐵絲是一種重要的生產資料，廣泛可應用于電話線，電線拉線，制造扁釘，工農業捆扎等方面，每年全國用量有千萬噸之多。但在電鍍鋅鐵絲生產工藝中需要耗費大量水，因而也造成廢水排放量大，對河流、土地及地下水污染嚴重，為此廢水治理凈化費用巨大。如：一個年產一萬噸鍍鋅鐵絲的工廠，每年大約有五萬方廢水排出，需耗費廢水治理凈化費用數百萬元。電鍍鋅鐵絲生產工藝中需要耗費的廢水分為兩部分：其中一部分廢水為鍍前處理，即為了去掉待鍍鐵絲表面的氧化皮，工廠一般采用稀鹽酸或稀硫酸處理，經過酸處理過的鐵絲在連續生產過程中帶了一部分弱酸液和殘鐵，為了清除，需要耗用大量清水進行清洗。每噸鐵絲大約需要三方左右。該廢水排出時帶有硫酸和部分硫酸亞鐵;另一部分是鐵絲鍍鋅后的處理，鍍鋅后的鐵絲帶有一些硫酸鋅溶液和少量鉛。為了鍍后防銹也需要用大量清水清洗，每噸鐵絲大約也需要三方左右。這些廢水排出時帶有硫酸鋅和少量鉛等重金屬，對環境造成污染，也造成水資源浪費。

　　發明內容

　　本實用新型的目的是提供一種對鐵絲進行電鍍鋅的無廢水環保的生產系統，用風刀發出的強風撥離代替清水沖洗對鐵絲進行處理，具有節水環保無污染，結構簡單實用，實現對鐵絲鍍鋅不排廢水，效率和質量好，生產成本低，使用安全和使用效果好的優點。

　　為此，本實用新型用風刀作為電鍍鋅鐵絲生產過程中的清洗工具，完成對生產過程中附在鐵絲上的硫酸液、水和多余的鍍鋅溶液和防腐液的去除。本實用新型由放線架、硫酸液槽、鍍鋅溶液槽和鍍鋅收線機所構成，放線架位于系統生產線前端，鍍鋅收線機位于系統生產線后端。硫酸液槽與鍍鋅溶液槽之間并排設有第一道風刀和第二道風刀。第一道風刀和第二道風刀的下端設有與硫酸液槽相通的硫酸液回流盤。鍍鋅溶液槽位于第二道風刀的后端，鍍鋅溶液槽與防腐液槽之間依次設有第三道風刀和浸水管及第四道風刀。第三道風刀和浸水管及第四道風刀的下端設有與鍍鋅溶液槽相通的鍍鋅溶液回流盤。防腐液槽位于第四道風刀的后端，防腐液槽與烘干箱之間設有第五道風刀。第五道風刀的下端設有與防腐液槽相通的防腐液回流盤或防腐液承接桶。位于放線架上的退火的待鍍鋅鐵絲在鍍鋅收線機的牽引下依次通過機械除磷器、硫酸液槽、第一道風刀和第二道風刀、鍍鋅溶液槽、第三道風刀、浸水管、第四道風刀、防腐液槽或噴防腐液管和第五道風刀及烘干箱。

　　所述的防腐液槽能用噴防腐液管替代。所述的第一道風刀至第五道風刀中的每道風刀的風刀出風口與鐵絲的距離5～10mm，風壓18Mpa，耗氣量10～12M3/Min，鍍鋅鐵絲通過風刀的速度為45～50M/Min。所述的第一道風刀至第五道風刀中的每道風刀的風刀出風口與鐵絲的優選距離為5mm，風壓18Mpa，耗氣量11.5M3/Min，鐵絲通過各道風刀的速度為50M/Min。所述的風刀為條形風刀或?yàn)榄h(huán)形風刀。所述的硫酸液槽中的硫酸液的酸與水比例為1∶20～30。所述的浸水管能用浸水槽替代。

　　上述結構達到了本實用新型的目的。

　　本實用新型浸水代替流水清洗，用風刀發出的強風撥離代替清水沖洗對鐵絲進行處理，具有節水環保無污染，結構簡單實用，實現對鐵絲鍍鋅不排廢水，效率和質量好，生產成本低，使用安全和使用效果好的優點。據測算本實用新型較傳統用水作為劑洗劑的成本節省80%，每噸電鍍鋅鐵絲節水10噸左右。本實用新型的效率和質量均優于傳統設備，節水環保無污染，使用安全可靠。
