申請日2015.07.31

　　公開(公告)日2015.12.09

　　IPC分類號C02F1/04; C02F1/14

　　摘要

　　本實用新型公開了一種綜合利用余熱及太陽能濃縮含鹽廢水的裝置，它解決了這類廢水直接排放對環境的污染以及現有技術需要的裝置或設備資金能耗都比較大等問題，其特征在于：在圍墻(2)長邊的外側安裝有由高到低的支撐柱(3)，該支撐柱(3)底部的底座(6)通過螺栓(7)與埋于地面(11)的混凝土基座固定，頂部切割成傾斜面焊接角鋼托架(4)，并在兩平行的托架(4)上鋪設透光鋼化玻璃(5)，在透光鋼化玻璃(5)低端邊緣的地面上設置冷凝水收集槽(8)，該收集槽(8)與用水的循環水池相通。該裝置具有結構科學合理、制造成本低廉等優點，通過充分利用工業生產過程中的資源和自然能源，即含鹽廢水的余熱和太陽能，降低了廢水處理的成本和能耗，節省大量資源，具有廣泛的推廣應用價值。

　　權利要求書

　　1.一種綜合利用余熱及太陽能濃縮含鹽工業廢水的裝置，它包括設置在地面(11)下的長方形水池(1)和池邊圍墻(2),其特征在于：在圍墻(2)長邊的外側安裝有由高到低的支撐柱(3)，該支撐柱(3)底部的底座(6)通過螺栓(7)與埋于地面(11)的混凝土基座固定，頂部切割成傾斜面焊接角鋼托架(4)，并在兩平行的托架(4)上鋪設透光鋼化玻璃(5)，在透光鋼化玻璃(5)低端邊緣的地面上設置冷凝水收集槽(8)，該收集槽(8)與用水的循環水池相通。

　　2.根據權利要求1所述的綜合利用余熱及太陽能濃縮含鹽工業廢水的裝置，其特征在于：透光鋼化玻璃(5)可鋪設成傾斜的階梯形。

　　3.根據權利要求1所述的綜合利用余熱及太陽能濃縮含鹽工業廢水的裝置，其特征在于：支撐桿(3)和托架(4)的表面都涂有環氧樹脂，防止含鹽工業廢水蒸發出來的水蒸氣對鋼結構產生腐蝕。

　　說明書

　　綜合利用余熱及太陽能濃縮含鹽廢水的裝置

　　一、技術領域

　　本實用新型屬于一種處理化工及化工相關行業含鹽工業廢水的節能環保裝置，尤其是涉及到一種綜合利用余熱及太陽能濃縮含鹽工業廢水的裝置。

　　二、背景技術

　　隨著我國工業化進程的加快，化工及與化工相關的印染、電鍍、造紙、制藥、石油、海產品加工等行業均會產生大量高濃度的含鹽廢水，此類廢水直接排放將對環境造成嚴重污染和破壞。如高濃度含鹽廢水滲入土壤系統中，會使依賴土壤生存的動植物因脫水而死亡，造成土壤生態系統的瓦解。且某些高濃度的含鹽廢水中還含有有機物或營養物，若未經處理直接排放，將會給水體環境帶來更大的壓力，加速江河湖泊的富營養化進程。如今，工業化的不斷發展給我國環境保護帶來的壓力越來越大，嚴重加劇了各種資源尤其是水資源的緊張，環境的破壞和資源的壓力對我們生存和生活的不利影響日益顯現，因此，保護環境和節約資源的理念現在深入人心，人們也越來越重視對含鹽工業廢水的處理。

　　目前，各種行業結合自己的特點開發出處理含鹽工業廢水的方法主要有生物法、電解法、離子交換法等，這些方法所需要的裝置或設備資金能耗都比較大，因而設計出一種簡單易行的裝置來處理含鹽工業廢水對保護我們的環境以及節約資源具有重要的意義。

　　三、發明內容

　　本實用新型的目的就是提供一種成本低，并且能充分利用余熱和太陽能來濃縮含鹽工業廢水的裝置。以達到降低濃縮含鹽工業廢水的能耗，節約資源的目的。

　　本實用新型的技術方案是：它由設置在地面下的長方形防腐防滲水池和池邊圍墻等構成，在圍墻長邊的外側安裝有由高到低的支撐柱，該支撐柱底部的底座通過螺栓與埋于地面的混凝土基座固定，頂部切割成傾斜面焊接角鋼托架，并在兩平行的托架上鋪設透光鋼化玻璃。由于市場上的鋼化玻璃受尺寸限制，該透光鋼化玻璃還可以鋪設成傾斜的階梯狀。并在透光鋼化玻璃低端邊緣的地面上設置冷凝水收集槽，該收集槽與用水的循環水池相通。支撐柱和托架的表面都涂有環氧樹脂，防止含鹽工業廢水蒸發出來的水蒸氣對鋼結構產生腐蝕。

　　本實用新型的有效效果在于：不僅結構簡單，成本低廉，實用性強;而且通過充分利用工業生產過程中的資源和自然能源，即含鹽廢水的余熱和太陽能，降低了廢水處理的成本和能耗，節省了大量資源。

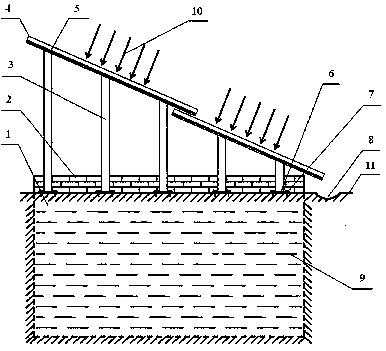

　　下面結合附圖對本實用新型作進一步說明。
