申請日2015.07.31

　　公開(公告)日2015.11.25

　　IPC分類號C02F103/10; C02F9/04

　　摘要

　　本發明涉及高含硫氣田容器及管道清洗廢水的處理回用撬裝式裝置。該裝置包括聚結氣浮池、折流式催化氧化池、折流斜板沉淀池、活性炭流化床吸附池和陶瓷膜過濾器，所述以上各個池之間通過管道依次連接，廢水首先進入聚結氣浮池，后進入折流式催化氧化池，然后依次進入各個池處理;經折流斜板沉淀池沉淀的水由集水槽收集后通過管道進入活性炭流化床吸附池;廢水進入活性炭流化床吸附池內經催化氧化后用篩管集水管收集;篩管集水管收集的水送入陶瓷膜過濾器過濾后產生的清水進入清水池，濃水則進入折流斜板沉淀池中再次處理。本發明提供的裝置占地小、效率高、便于安裝運輸、操作簡單、出水水質滿足清洗回用要求。

　　權利要求書

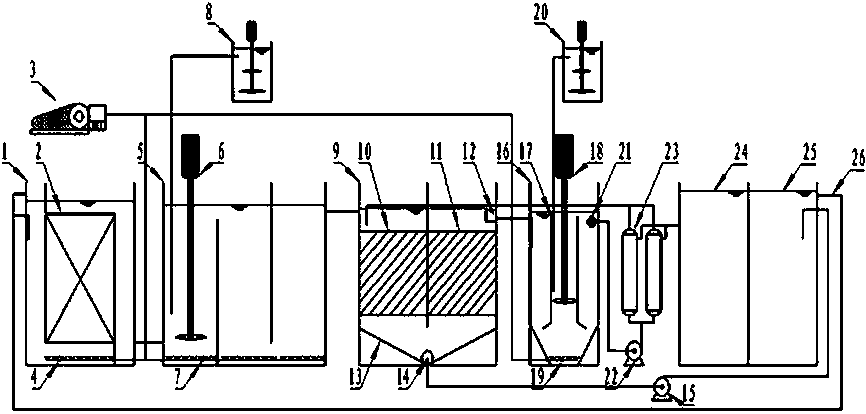

　　1.氣田容器及管道清洗廢水的處理回用撬裝式裝置，包括聚結氣浮池(1)、折流式催化氧化池(5)、折流斜板沉淀池(9)、活性炭流化床吸附池(16)，所述以上各個池之間通過管道依次連接，廢水首先進入聚結氣浮池(1)，后進入折流式催化氧化池(5)，然后依次進入各個池處理，其特征在于，聚結氣浮池(1)內填充聚結填料(2)，催化劑加藥罐(8)通過管道向折流式催化氧化池(5)內添加催化劑，經折流斜板沉淀池(9)沉淀的水由集水槽(12)收集后通過管道進入活性炭流化床吸附池(16);折流斜板沉淀池(9)內下部的集泥斗(13)將沉積的污泥通過排泥管(14)的集結后經污泥泵(15)送到污泥濃縮池(25)，所述污泥濃縮池(25)內的上清液經溢流管線(26)回流到聚結氣浮池(1)中;廢水進入活性炭流化床吸附池(16)內經催化氧化后用篩管集水管(21)收集，氧化劑加藥罐(20)通過管道向活性炭流化床吸附池(16)內添加氧化劑;所述活性炭流化床吸附池(16)之后設置陶瓷膜過濾器(23)，篩管集水管(21)收集的水通過提升泵(22)加壓送入陶瓷膜過濾器(23)中，經過陶瓷膜過濾器(23)的過濾后產生的清水進入清水池(24)，濃水則進入折流斜板沉淀池(9)中再次處理。

　　2.根據權利要求1所述氣田容器及管道清洗廢水的處理回用撬裝式裝置，其特征在于，所述撬裝式裝置還包括有羅茨風機(3)，羅茨風機(3)同時供給聚結氣浮池(1)、折流式催化氧化池(5)和活性炭流化床吸附池(16)空氣，聚結氣浮池(1)內底部設置微孔曝氣管(4)以通入空氣、折流式催化氧化池(5)內底部設置微孔曝氣管(7)以通入空氣，活性炭流化床吸附池(16)內底部設置微孔曝氣管(19)以通入空氣。

　　3.根據權利要求1所述氣田容器及管道清洗廢水的處理回用撬裝式裝置，其特征在于，所述折流式催化氧化池(5)內設置機械攪拌器(6)。

　　4.根據權利要求1所述氣田容器及管道清洗廢水的處理回用撬裝式裝置，其特征在于,所述折流斜板沉淀池(9)內分為一級斜板沉淀區(10)和二級斜板沉淀區(11)。

　　5.根據權利要求1所述氣田容器及管道清洗廢水的處理回用撬裝式裝置，其特征在于,所述活性炭流化床吸附池(16)內設置中心導流筒(17)和機械攪拌器(18)，通過中心導流筒(17)和機械攪拌器(18)的作用利用水力攪拌和氣提作用使廢水和活性炭完全混合形成流化床形態。

　　6.根據權利要求1所述氣田容器及管道清洗廢水的處理回用撬裝式裝置，其特征在于,所述陶瓷膜過濾器(23)內含改性超濾陶瓷膜元件，改性超濾陶瓷膜元件具有親水疏油的特性。

　　說明書

　　氣田容器及管道清洗廢水的處理回用撬裝式裝置

　　技術領域

　　本發明涉及一種廢水的處理回收裝置，具體涉及一種高含硫氣田容器及管道清洗廢水的處理回用撬裝式裝置。

　　背景技術

　　在我國陸上天然氣約有一半產在四川、重慶地區，且大多是含硫天然氣井。在這些天然氣井開采的同時，硫磺、礦物質以及一些油類物質會隨著天然氣一起采出，這些物質會在氣液、氣固分離后大量沉積到容器內形成污垢，影響壓力容器的使用。為了保證容器的正常使用，常采用定期對容器進行清洗的方法來處理容器內的污垢。清洗產生的廢水含有大量懸浮物、油類物質、硫化物等污染物;若不能有效處理和回用此類廢水會對環境帶來嚴重破壞，還會帶來水資源的極大浪費。

　　發明內容

　　本發明的目的在于針對現有技術中存在的問題，提供一種高含硫氣田容器及管道清洗廢水的處理回用撬裝式裝置。

　　本發明的技術方案是：

　　氣田容器及管道清洗廢水的處理回用撬裝式裝置，包括聚結氣浮池、折流式催化氧化池、折流斜板沉淀池、活性炭流化床吸附池，所述以上各個池之間通過管道依次連接，廢水首先進入聚結氣浮池，后進入折流式催化氧化池，然后依次進入各個池處理;聚結氣浮池內填充聚結填料，催化劑加藥罐通過管道向折流式催化氧化池內添加催化劑，經折流斜板沉淀池沉淀的水由集水槽收集后通過管道進入活性炭流化床吸附池;折流斜板沉淀池內下部的集泥斗將沉積的污泥通過排泥管的集結后經污泥泵送到污泥濃縮池，所述污泥濃縮池內的上清液經溢流管線回流到聚結氣浮池中;廢水進入活性炭流化床吸附池內經催化氧化后用篩管集水管收集，氧化劑加藥罐通過管道向活性炭流化床吸附池內添加氧化劑;所述活性炭流化床吸附池之后設置陶瓷膜過濾器，篩管集水管收集的水通過提升泵加壓送入陶瓷膜過濾器中，經過陶瓷膜過濾器的過濾后產生的清水進入清水池，濃水則進入折流斜板沉淀池中再次處理篩管集水管收集的水進入清水池中，所述污泥濃縮池內的上清液經溢流管線回流到聚結氣浮池中。

　　具體的，所述撬裝式裝置還包括有羅茨風機，羅茨風機同時供給聚結氣浮池、折流式催化氧化池和活性炭流化床吸附池空氣，聚結氣浮池內底部設置微孔曝氣管以通入空氣、折流式催化氧化池內底部設置微孔曝氣管以通入空氣，活性炭流化床吸附池內底部設置微孔曝氣管以通入空氣。

　　具體的，所述折流式催化氧化池內設置機械攪拌器。

　　具體的，所述折流斜板沉淀池內分為一級斜板沉淀區和二級斜板沉淀區。

　　具體的，所述活性炭流化床吸附池內設置中心導流筒和機械攪拌器，通過中心導流筒和機械攪拌器的作用利用水力攪拌和氣提作用使廢水和活性炭完全混合形成流化床形態。

　　具體的，所述陶瓷膜過濾器內含改性超濾陶瓷膜元件，改性超濾陶瓷膜元件具有親水疏油的特性。

　　本發明提供的撬裝式裝置聚結氣浮池內有改性聚結材料，使廢水中污油去除率大大提高;折流式催化氧化池采用空氣催化氧化，使廢水中的有害的硫化物轉化為無害的硫代硫酸鹽、硫酸鹽等，同時降低了藥劑添加帶來的二次污染;折流斜板沉淀池去除水中懸浮物顆粒，折流方式不僅能去除易于沉淀的大顆粒，也易于去除不易沉淀的細小顆粒;活性炭流化床吸附池內設機械攪拌和微孔曝氣管，提高了活性炭利用率，發揮活性炭的催化氧化作用，進一步去除水中的油類物質、高分子有機物和細小懸浮物;陶瓷膜過濾器采用改性超濾陶瓷膜元件具有親水疏油的特性，對膠體、油類物質、不溶性鹽類都有更好截留效果。本發明提供的裝置占地小、效率高、便于安裝運輸、操作簡單、出水水質滿足清洗回用要求。
