申請日2015.09.11

　　公開(公告)日2016.03.09

　　IPC分類號H01H36/02

　　摘要

　　本實用新型涉及一種用于水處理的可拆卸式浮球液位開關，包括浮球外殼，所述浮球外殼內安裝有環形磁鐵，浮球外殼的下端為開口結構，所述浮球外殼的下端固設周面帶外螺紋的連接部，干簧管通過所述連接部伸入浮球殼體內，所述干簧管下端連接的電纜通過非磁性螺帽固接在連接部上。所述連接部向浮球外殼內延伸形成圓管，所述圓管的上端位于環形磁鐵的圓環中間。本實用新型利用干簧管與浮球外殼之間進行可分離的處理，損壞時不再需要更換整個浮球液位開關，大大提高了產品的整體耐用性，而且降低了維修時的費用。

　　摘要附圖



　　權利要求書

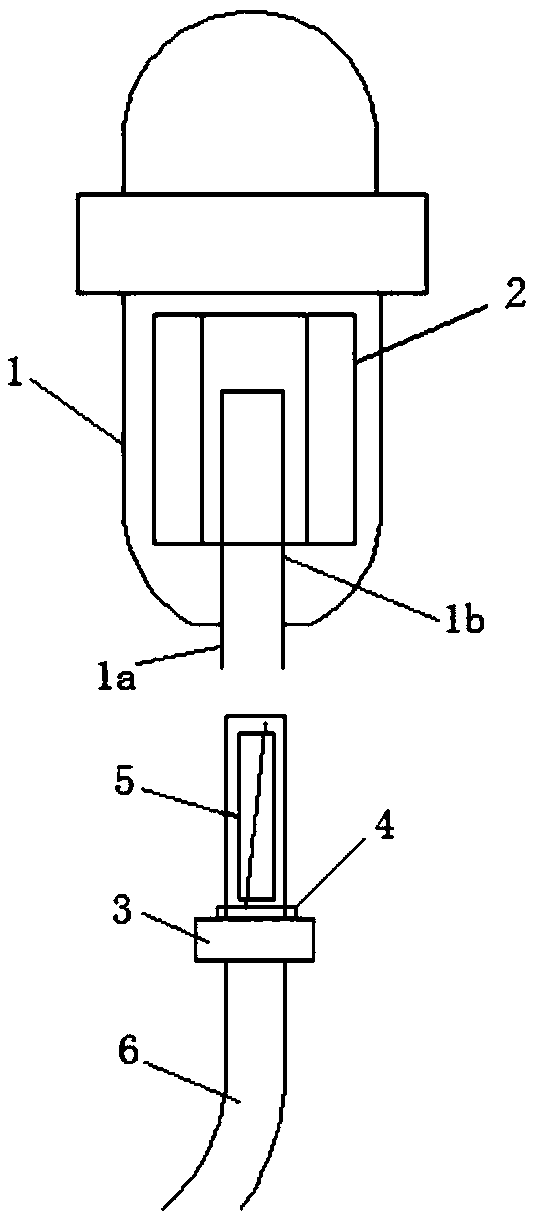

　　1.一種用于水處理的可拆卸式浮球液位開關，包括浮球外殼(1)，所述浮球外殼內安裝有環形磁鐵(2)，浮球外殼的下端為開口結構，其特征在于：

　　所述浮球外殼的下端固設周面帶外螺紋的連接部(1a)，干簧管(5)通過所述連接部伸入浮球殼體內，所述干簧管下端連接的電纜(6)通過非磁性螺帽(3)固接在連接部上。

　　2.根據權利要求1所述的用于水處理的可拆卸式浮球液位開關，其特征在于：

　　所述連接部向浮球外殼內延伸形成圓管(1b)，所述圓管的上端位于環形磁鐵的圓環中間。

　　3.根據權利要求1所述的用于水處理的可拆卸式浮球液位開關，其特征在于：

　　所述非磁性螺帽為塑料螺帽。

　　4.根據權利要求1所述的用于水處理的可拆卸式浮球液位開關，其特征在于：

　　所述非磁性螺帽內安裝有橡膠O型圈(4)。

　　說明書

　　一種用于水處理的可拆卸式浮球液位開關

　　技術領域

　　本實用新型涉及一種用于水處理的傳感裝置，具體是指，一種用于水處理的可拆卸式浮球液位開關。

　　背景技術

　　浮球液位開關用于感應液位變化，進而生成并通過電纜發送電信號用于系統的控制，由于其結構簡單、使用方便，被廣泛應用于水處理行業�，F(xiàn)有的浮球液位開關具有浮球外殼，浮球外殼內部具有液位控制電路，電線通過浮球外殼末端的開口伸入外殼內部連接控制電路。隨著浮球液位開關實際使用時間的增加，由于電線破損和老化等原因，水氣或濕氣沿著電線與浮球外殼的接線端、電線的外皮以及電線內部芯線的絕緣皮之間，以及芯線內的銅絲之間的空隙滲透進浮球的內部，引起內部電路元件故障或短路，導致浮球液位開關損壞而整體報廢更新，對于使用浮球液位開關較多的工作環境而言，既影響正常的生產作業，也使生產成本大大提高。

　　實用新型內容

　　本實用新型所要解決的技術問題在于提供一種用于水處理的可拆卸式浮球液位開關，當浮球液位開關損壞時，能夠根據實際需要更換不同的部位。

　　本實用新型解決上述問題的技術方案如下：

　　一種用于水處理的可拆卸式浮球液位開關，包括浮球外殼，所述浮球外殼內安裝有環形磁鐵，浮球外殼的下端為開口結構，其特征在于：

　　所述浮球外殼的下端固設周面帶外螺紋的連接部，干簧管通過所述連接部伸入浮球殼體內，所述干簧管下端連接的電纜通過非磁性螺帽固接在連接部上。

　　作為進一步的改進，為了方便干簧管在浮球外殼中的定位，所述連接部向浮球外殼內延伸形成圓管，所述圓管的上端位于環形磁鐵的圓環中間。

　　做為優選，所述非磁性螺帽為塑料螺帽。

　　為了進一步增加密封性能，所述非磁性螺帽內安裝有橡膠O型圈。

　　本實用新型的工作原理是，常見的浮球液位開關可以依據水位高低來自動控制污水泵的開和停，當水位高到可以讓浮球飄起來時，水泵就正常工作。當水位低到浮球掉下來時，水泵就停止工作。隨著液面的變化，浮球外殼在一定范圍內上下浮動，利用環形磁鐵與磁簧開關相對位置的變化，環形磁鐵吸引干簧管內磁簧開關的接點，產生開與關的動作，作液位的控制或指示。

　　當浮球液位開關損壞時，只要擰開位于浮球外殼底部的非磁性螺帽，檢測是哪一部分損壞，再把損壞的部分進行檢修或更換新的部件，重新蓋上螺帽繼續使用。

　　與現有技術相比，本實用新型的有益效果在于：

　　本實用新型利用干簧管與浮球外殼之間進行可分離的處理，損壞時不再需要更換整個浮球液位開關，大大提高了產品的整體耐用性，而且降低了維修時的費用，生產成本低，生產效率高，對改善浮球液位開關制造工藝具有重要作用。
